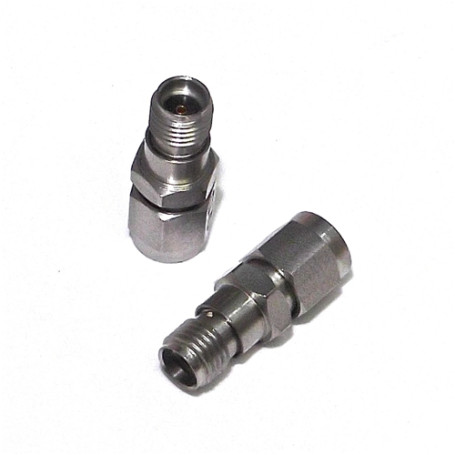

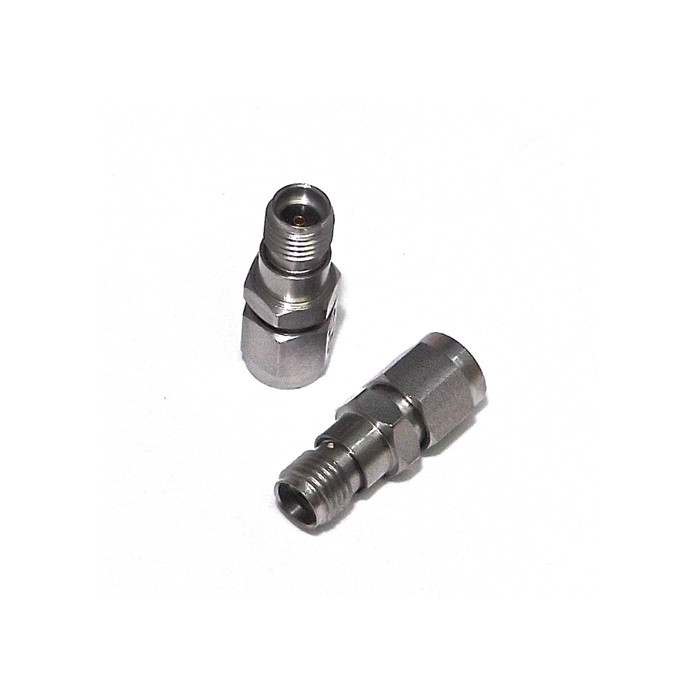

DC Block (10 MHz-18 GHz) avec connecteur SMA : Série WA6055H | WEINSCHEL ASSOCIATES

La fréquence de fonctionnement de ce bloc DC se situe entre 10 MHz et 18 GHz. Il possède un corps en acier inoxydable.

La fréquence de fonctionnement de ce bloc DC se situe entre 10 MHz et 18 GHz. Il possède un corps en acier inoxydable.

L'hexagone 5/16 fournit une surface de serrage sûre pour l'accouplement dans les endroits difficiles d'accès.

Caractéristiques :

Connexion et montage : Les connecteurs SMA M/F conformes à la dimension de l'interface MIL-STD-348 s'accouplent de manière non destructive avec les connecteurs MIL-PRF-39012.
Construction : Corps en acier inoxydable avec connecteurs en acier inoxydable avec contact femelle en cuivre au béryllium plaqué or et contact mâle en acier inoxydable. Conforme à la directive RoHs
Puissance moyenne : 2 W
Gamme de fréquences : 10 MHz à 18,0 GHz
Impédance nominale : 50 Ohm
TOS :

Frequency Range (GHz)	0.01 to 1.0	1.0 to 4.0	4.0 to 8.0	8.0 to 18.0
TOS (max)	1.20	1.30	1.40	1.50

Frequency Range (GHz)	0.01 to 1.0	1.0 to 4.0	4.0 to 8.0	8.0 to 18.0
Insertion Loss (dB)	0.25	0.50	0.80	0.80
