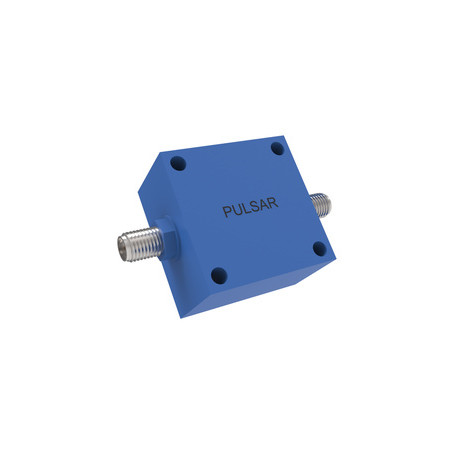

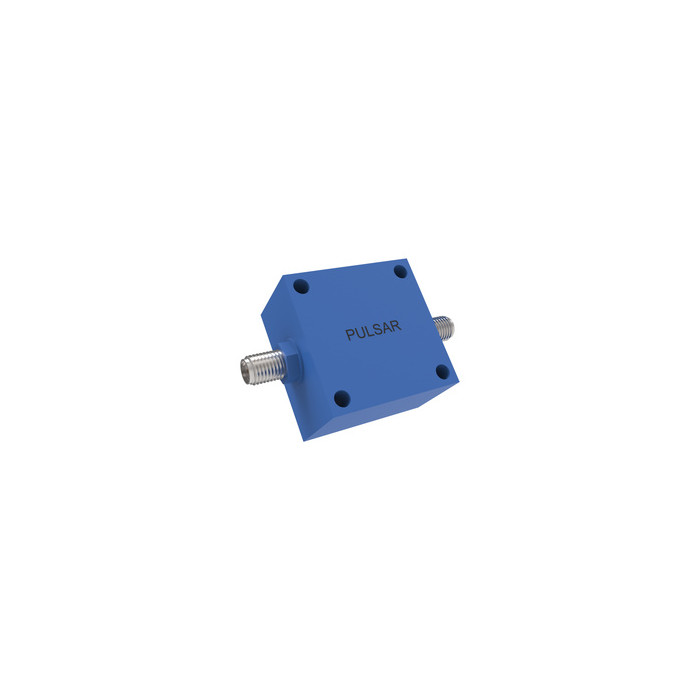

Blocs DC à large bande (DC - 18 GHz) : Série BBT Agrandir l'image

DC Block à large bande (DC - 18 GHz) : Série BBT | PULSAR

Les conceptions sont testées à 50 Ohms, et les modèles vont jusqu'à 18 Ghz avec une tension nominale maximale de 500 Vdc.

Plus de détails

Description

Les blocs CC de Pulsar Microwave Corporation sont conçus selon une topologie interne et utilisent des boîtiers standard pour une fabrication rapide.

Les conceptions sont testées à 50 Ohms, et les modèles vont jusqu'à 18 Ghz avec une tension nominale maximale de 500 Vdc.

Références et spécifications :

Frequency Range (GHz)   Insertion Loss (dB) max. Voltage (volts) max. VSWR max. Connector Type P/N
Min Max
0.0001 4.0 0.5 50 1.20:1 SMA BBT-01-410
0.001 6.0 0.5 50 1.20:1 SMA BBT-03-410
0.0001 4.0 0.6 100 1.25:1 SMA BBT-02-410
0.3 18.0 0.8 50 1.30:1 SMA BBT-05-400B
0.001 6.0 0.7 100 1.30:1 SMA BBT-04-410
6.0 12.4 0.5 100 1.40:1 SMA BBT-06-463A/2
6.0 12.4 0.7 500 1.40:1 SMA BBT-07-463A/2
