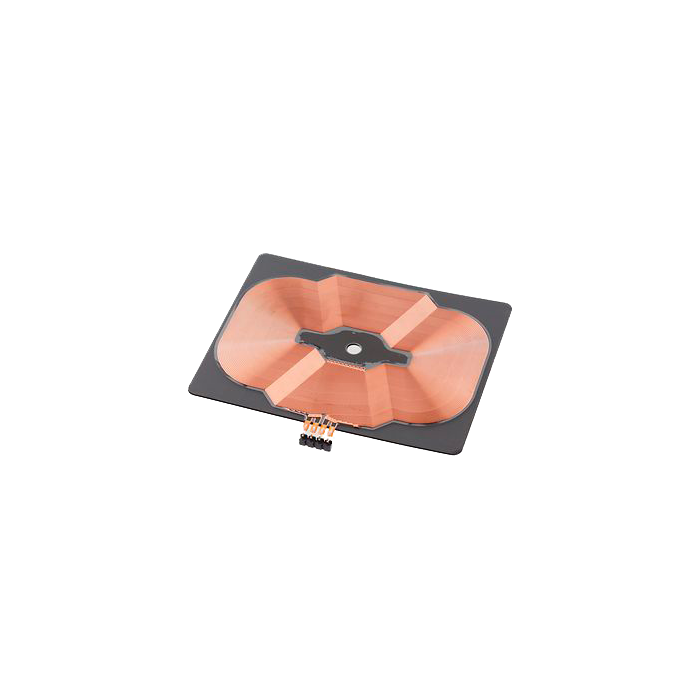

Bobine de transfert d'énergie sans fil QI : WCT38466-N0E0SST101 Agrandir l'image

Bobine / Module de charge sans fil par induction : WCT38466-N0E0SST101 | TDK - EPCOS

L'application des matériaux magnétiques exclusifs de TDK, a permis de réduire l'épaisseur de la bobine à 0,76 mm, soit environ un cinquième de l'épaisseur des bobines traditionnelles de 3,8 mm de diamètre.

Plus de détails

Téléchargement

Description

Le transfert sans fil d'énergie aux appareils mobiles, tels que les smartphones, présente un attrait considérable. La demande de recharge sans fil s'observe dans les environnements domestiques, de bureau, de détail et automobiles.

Avec leurs diamètres nettement plus fins, les bobines TDK, qui sont conformes à la norme Qi largement adoptée par le Wireless Power Consortium, ouvriront de nouvelles possibilités de déploiement de la recharge sans fil. En outre, alors qu'il était auparavant nécessaire d'intégrer trois bobines dans les systèmes de recharge sans fil, une seule bobine sera désormais nécessaire, ce qui permettra de miniaturiser les systèmes.

Bien que les bobines de recharge sans fil aient généralement été produites en enroulant des fils, cette nouvelle approche a permis de les fabriquer en utilisant un motif de cuivre épais sur un film mince.

Ceci, ainsi que l'application des matériaux magnétiques exclusifs de TDK, a permis de réduire l'épaisseur de la bobine à 0,76 mm, soit environ un cinquième de l'épaisseur des bobines traditionnelles de 3,8 mm de diamètre.

En outre, l'utilisation du modèle de forme optimale de bobine original de TDK signifie que les nouvelles bobines couvrent une plus grande surface de charge, ce qui se traduit par un plus grand confort d'utilisation.

Le WCT38466-N0E0SST101 a été développé sans utiliser les techniques classiques d'exposition/gravure lithographique. Au lieu de cela, la technologie de TDK a été exploitée, en combinaison avec la technologie de métallisation utilisant la nano dispersion du composé organique polypyrrole, développée par Achilles Corporation.

Principales applications :

  • Chargement sans fil d'appareils mobiles (smartphones)

Principales caractéristiques et avantages :

  • Une épaisseur de 0,76 ㎜
  • Une bobine qui permet une plus grande zone de charge
  • Conforme à la norme de charge sans fil Qi

Références et spécifications :

Type Outer dimensions
[㎜]
Inductance
[μH]
Resistance (at 100 ㎑)
[ohm]
WCT38466-N0E0SST101 85 x 67 x 0.76 10.6 0.139
