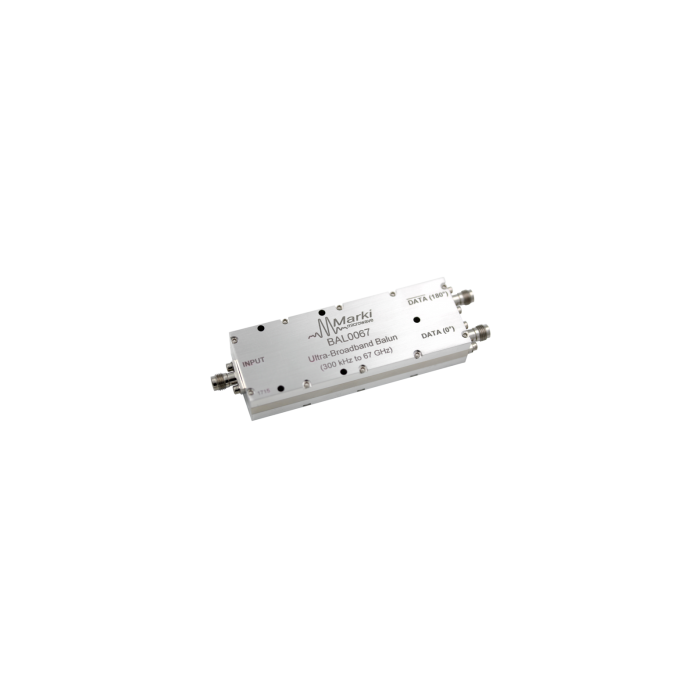

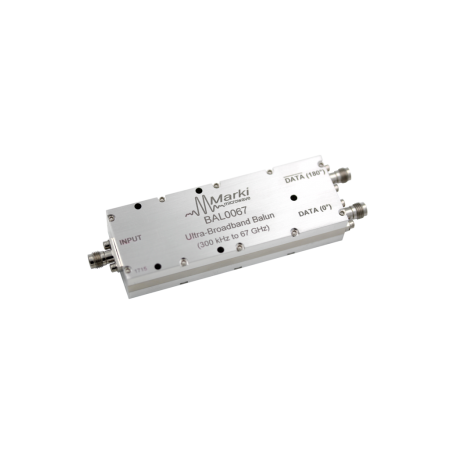

Les baluns de test et de mesure sont des modules connectorisés qui peuvent être utilisés en laboratoire ou intégrés dans des équipements de test temporaires ou permanents.

Plus de détails

Description

Les baluns de test et de mesure sont des modules connectorisés qui peuvent être utilisés en laboratoire ou intégrés dans des équipements de test temporaires ou permanents.
Ils sont réglés à la main pour offrir un équilibre d'amplitude, un équilibre de phase ainsi qu’un très bon taux de réjection du mode commun jusqu'à 67 GHz.
Les spécifications importantes à prendre en compte lors de la sélection d'un balun de test et de mesure comprennent la couverture de fréquence, l'excès de perte d'insertion et l'isolation entre les ports.

Les applications utilisant des données ont besoin d’un balun avec une bonne couverture dans les basses fréquences, généralement inférieures à 1 MHz. Pour convertir un signal différentiel en un signal simple, il est préférable d'utiliser un balun avec une isolation élevée.

Applications :

  • Convertisseurs analogique-numérique
  • Récepteurs équilibrés
  • Modulation numérique en bande de base
  • Intégrité du signal

Versions disponibles :

Model Frequency Band [GHz]
Low

Frequency Band [GHz]

High

Amplitude Balance [dB] Phase Balance [Degrees]

Total Insertion Loss as

a mode converter [dB]

Isolation [dB]

Common Mode

Rejection (dB)

RoHS
BAL-0003 .0002 3 0.05 1 4 8 45 Y
BALH-0003 .0002 3 0.1 1 1.5 7 45 Y
BAL-0006 .0002 6 0.05 1 4.5 9 40 Y
BALH-0006 .0002 6 0.1 1 2.5 8 40 Y
BAL-0106 1.2 6 0.1 2 0.6 6 38 N
BAL-0010 .0002 10 0.2 2 5 9 35 Y
BALH-0010 .0002 10 0.2 2 2.5 8 35 Y
BAL-0212 2.6 12 0.1 2 1 6 35 Y
BAL-0520 5 20 0.2 3 1.5 6 30 N
BAL-0026 .0003 26.5 0.5 3 2.5 24 30 Y
BAL-0036 .0003 36 0.5 3 3 24 30 Y
BAL-0050 .0003 50 0.7 4 3 25 28 Y
BAL-0067 .0003 67 0.7 4 3 25 27 Y
