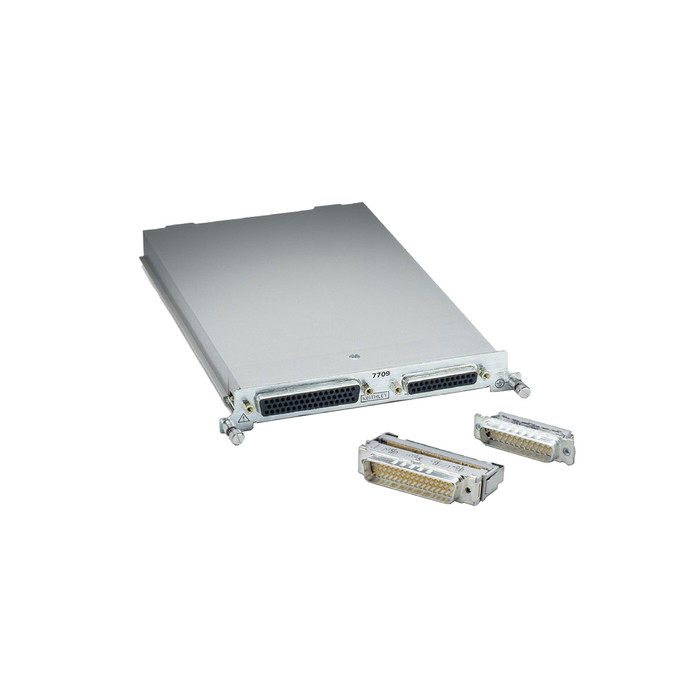

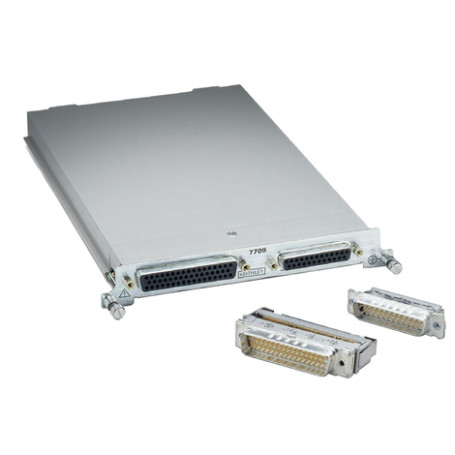

Module de matrice 6×8 : 7709 | KEITHLEY

Le module enfichable 7709 est un module matriciel bipolaire 6×8. Il peut connecter toute combinaison de six canaux différentiels d'instrumentation à toute combinaison de huit canaux différentiels de dispositif sous test. L'instrumentation peut être constituée de sources AC et DC, de compteurs internes ou externes, d'oscilloscopes, etc. Cette configuration matricielle permet une grande flexibilité pour les systèmes de test complexes.

Caractéristiques :

• Connexion automatique à deux ou quatre fils au DMM
• Matrice de 6 lignes × 8 colonnes
• Extensible à de plus grandes configurations de commutateurs en enchaînant ou en cascadant plusieurs modules
• Deux connecteurs femelles D-sub de série pour un branchement sûr et un démontage rapide
• Capacité de 300 V, 1 A
• Fermetures de relais enregistrées dans la mémoire intégrée
