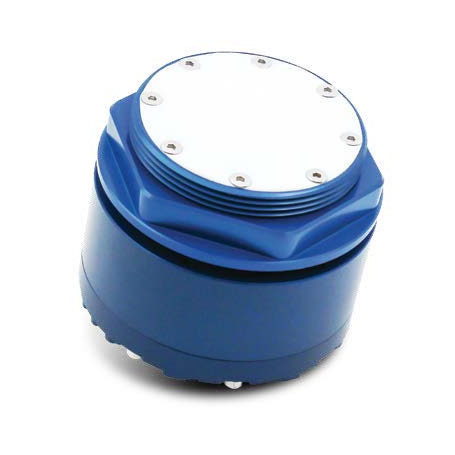

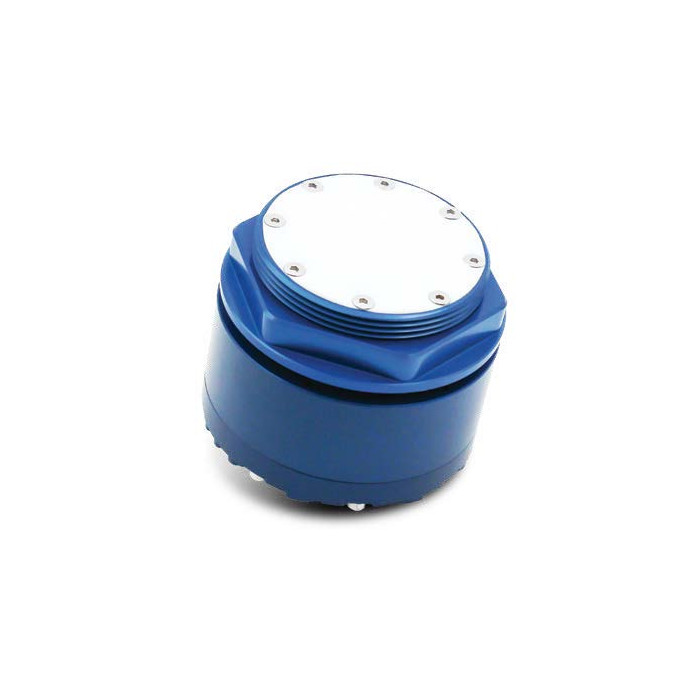

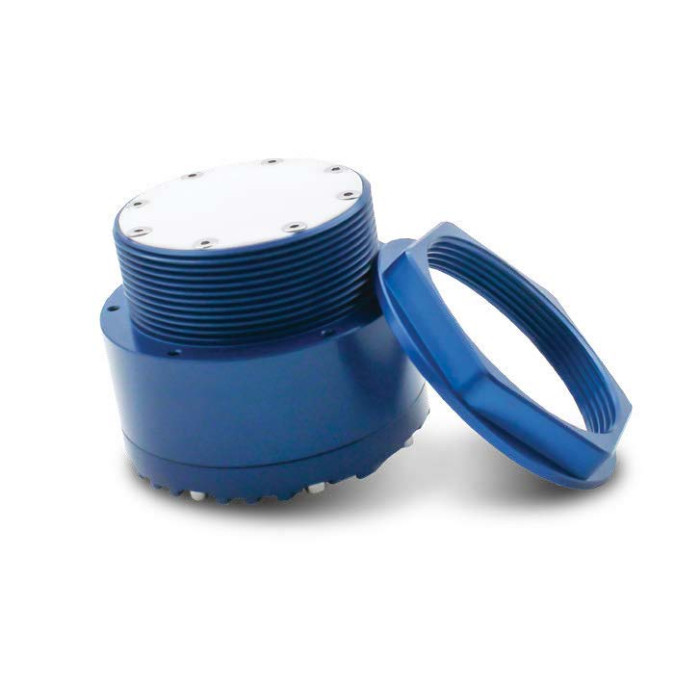

Capteur de niveau radar : LX-80 Agrandir l'image

Capteur de niveau radar : LX-80 | GEOLUX

La série de capteurs LX-80 permet une mesure précise de distance par technologie radar entre l’instrument et la surface de fluides variés.

Plus de détails

Téléchargement

Description

La série de capteurs LX-80 permet une mesure précise de distance par technologie radar entre l’instrument et la surface de fluides variés.

Son principe de mesure est basé sur une technologue de transmission d’onde électromagnétique à une fréquence de 80 Ghz (gamme W) et une mesure du décalage de fréquence de l’onde électromagnétique réfléchie par la surface du fluide.

Ces instruments sont caractérisés par leur faible consommation électrique, supportés par de multiples interfaces de communication compatibles avec les enregistreurs de GEOLUX et d’autres fabricants, ainsi qu’une possibilité de régler leur configuration à distance via des interfaces de communication numériques.

Un faisceau étroit avec un angle de seulement 5° permet d’en simplifier l’installation, et que des structures proches comme les piliers ou les parapets n’interfèrent pas dans la précision de mesure du niveau d’eau.

3 versions sont proposées :

  • LX-80-8 : distance de détection 8 m
  • LX-80-15 : distance de détection 15m
  • LX-80-30 : distance de détection 30 m

Caractéristiques techniques :

  • Type de radar : radar FMCW bande W 77-81 GHz
  • Angle du faisceau : 5°
  • Distance de détection : 8, 15, 30 m en fonction des versions
  • Zone aveugle : 0,2 m
  • Résolution : 0,5 mm
  • Précision : +/- 0,2 mm
  • Fréquence d’échantillonnage : 1 sps en standard (en option 10 sps)
  • Agréé IP68
  • Interface série : 1 x RS-485 semi-duplex + 1 x RS-232 (interface 2 fils)
  • Taux Baud série : 9600 à 115200 bps
  • Protocoles série : Modbus, GLX-NMEA
  • Sortie analogique : 4 - 20 mA
  • Autres interfaces : SDI-12
  • Connecteur : M12 circulaire 12 pin
  • Alimentation : 9-27 VDC
  • Consommation électrique : 0,36 W
  • Courant max < 470 mA
  • Gamme de température : -40 à + 85°c (sans chauffage ou refroidisseur)
  • Dimensions du boitier : Diam 65 mm x H 78 mm

Avantages :

  • Mesure de niveau d’eau sans contact
  • Plus faible angle de faisceau de mesure du marché : seulement 5°
  • Nombreuses interfaces proposées sur tous les modèles : RS-485, RS-232, Modbus, SDI-12, analogique 4 - 20 mA
  • Possibilité de régler leur configuration à distance via des interfaces de communication numériques
  • Boitier robuste, de petite taille IP68 en aluminium ou acier inox

Applications types :

  • Surveillance du niveau d’eau de rivières, canaux, lacs
  • Système d’alerte avancé d’inondations
  • Surveillance de réservoirs d’eaux ou contrôle d’irrigation
  • Observation du niveau de nombreux fluides dans l’industrie chimique
  • Suivi du niveau de nombreux fluides et solides dans l’industrie agro-alimentaire
    Surveillance de niveau dans les eaux usées, applications industrielles et réservoirs
