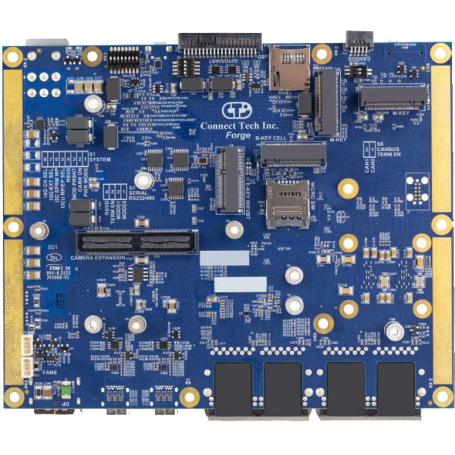

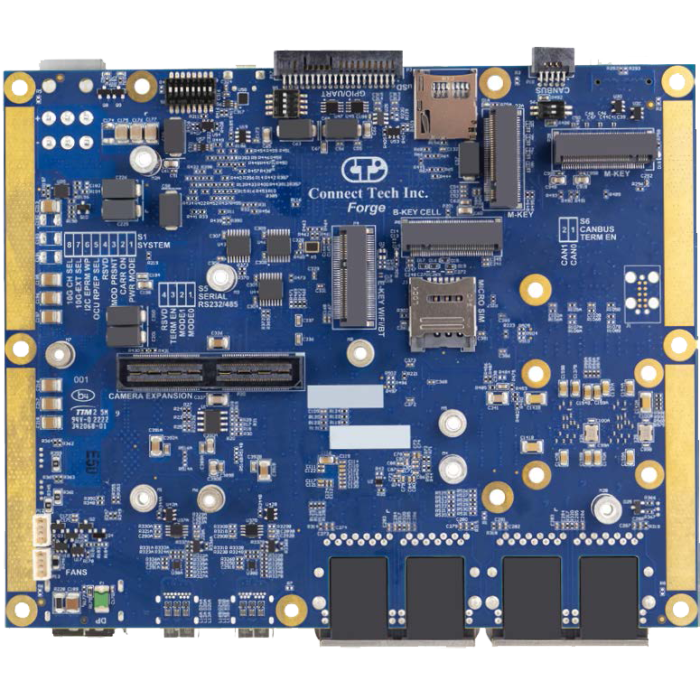

Carte porteuse pour NVIDIA AGX ORIN : Forge Agrandir l'image

Carte porteuse pour NVIDIA AGX ORIN : Forge | CONNECT TECH

Des options d'extension pour caméra robuste sont disponibles pour que le Forge s'interface directement avec une gamme de capteurs d'images MIPI CSI, GMSL2 et FPD-LINK III.

Plus de détails

Téléchargement

Documentation Forge

Téléchargez ce fichier (528.18k)

Description

Forge est une carte porteuse complète spécialement conçue pour les plateformes à déploiement commercial.

  • Forge permet d'accéder à la gamme impressionnante d'interfaces de dernière génération disponibles sur la carte NVIDIA® Jetson AGX Orin™, notamment le double Ethernet 10GBASE-T.

La Forge comprend également 2x USB 3.2, 2x GbE, Display Port, stockage NVMe et un connecteur d'entrée d'alimentation Mini-Fit Jr. verrouillable.

Des options d'extension pour caméra robuste sont disponibles pour que le Forge s'interface directement avec une gamme de capteurs d'images MIPI CSI, GMSL2 et FPD-LINK III.

Caractéristiques :

  • 2x 10GBASE-T Ethernet (RJ-45)
  • 1x entrées caméra MIPI CSI à 16 voies
  • Plate-forme NVIDIA® Jetson AGX Orin™ à déploiement commercial
  • 2x USB 3.2, 2x GbE

Spécifications :

 Compatibility NVIDIA® Jetson AGX Orin™ 32GB & 64GB  Dimensions 155mm x 125mm (6.10” x 4.92”)
Networking 2x 10GBASE-T (10G Ethernet)

2x 1000BASE-T (1G Ethernet)		 Display Output 1x Display Port
Camera Inputs 1x 16-Lane MIPI Expansion Connector

Interface directly to a range of MIPI CSI, GMSL2 or FPD-Link III image sensors. 		 USB 1x USB 3.2 Ports (Type-C)

1x USB 3.2 Ports (Type-C - OTG Capable)
Storage 2x M.2 Key M 2280 NVMe (4 lane PCIe Gen4)

1x Micro SD Slot		 External PCIe Interface 1x OCuLink Connector (4 lane PCIe Gen4)

Root and Endpoint mode supported.
UART 2x @ 3.3V levels UART1 and UART2

1x RS-232/485 UARTs 		 I2C/SPI 2x I2C Channel @ 3.3V IO

2x SPI Channel @ 3.3V IO
CAN 2x CAN 2.0b Non-Isolated Port GPIO 4x 3.3V GPI Inputs

6x 3.3V GPO Outputs (2xPWM Capable)

1x 3.3V Power Pin at 1A
User Expansion 1x M.2 Key E 2230 Wifi/BT (PCIe/USB2)

1x M.2 Key B 3042/3052 (LTE/5G - USB3) with Micro SIM		 Input Power +10 to 36V DC Wide Input Power

(6-pin Mini-fit Jr. Connector)
Operating Temperature Carrier: -40°C to +85°C (-40°F to +185°F)
