Description
La série 3700A offre des solutions de commutation et de mesure multicanal évolutives, de qualité instrumentale solutions de commutation et de mesure multicanaux optimisées pour le test automatisé des produits et composants produits et composants électroniques.

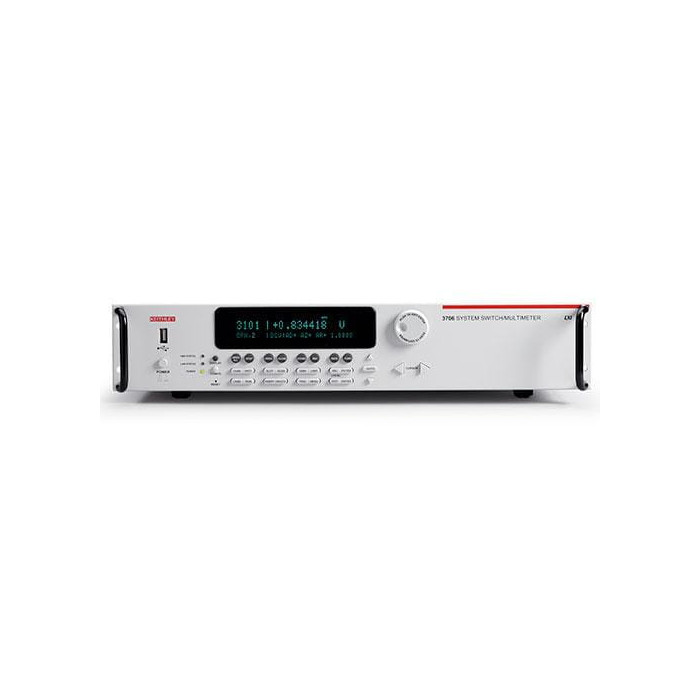

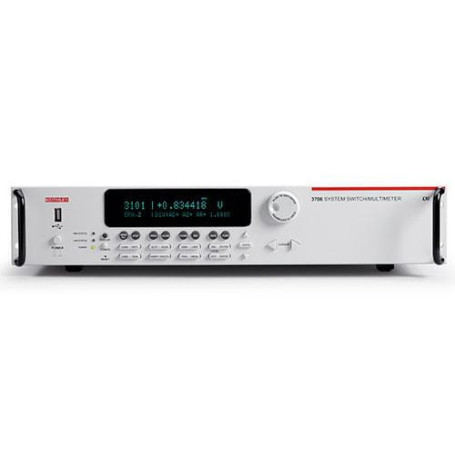

La série 3700A comprend quatre versions de l'unité centrale de commutation du système 3706A ainsi qu'une famille croissante de commutateurs enfichables et de cartes de contrôle.
Lorsque l'unité centrale 3706A est commandée avec le multimètre haute multimètre haute performance, vous obtenez un système de commutation et de mesure système de commutation et de mesure étroitement intégré qui peut répondre aux d'applications exigeantes dans un système de test fonctionnel ou fournir la flexibilité nécessaire aux applications autonomes d'acquisition et de mesure de données.
Caractéristiques :
- Unité centrale de commutation du système à six fentes avec multimètre haute performance en option
- Architecture multiprocesseur optimisée pour les applications de balayage et de commutation de motifs à haut débit
- Contrôle à distance par PC via les interfaces Ethernet, USB et GPIB
- Jusqu'à 576 canaux de multiplexage à deux fils ou 720 canaux à un fil dans une unité centrale
- Jusqu'à 2 688 points de croisement de matrices unipolaires dans un ordinateur central
- Processeur de script de test intégré (TSP) offrant une automatisation, un débit et une flexibilité du système inégalés
- La connexion maître/esclave de la technologie TSP-Link permet une extension facile du système et une connexion transparente aux instruments SourceMeter SMU des séries 2600 et 2600B
- Capable de mémoriser plus de 14 000 lectures par seconde avec un multimètre haute performance en option
- Interface LXI avec interface de navigateur Web intégrée pour la configuration des tests, la maintenance et le contrôle de base des applications
Versions disponibles :
| Model |
Maximum Switching Channels |
Other Features |
Connectivity |
Mainframe Size |
No. of Card Slots |
| 3706A-SNFP |
up to 576 |
Switch Only, DMM is excluded and without front panel display and keypad |
GPIB /USB (TMC) / LAN (LXI) |
Full rack, 2U |
6 |
|
| 3706A-S |
up to 576 |
Switch Only, DMM is excluded |
GPIB /USB (TMC) / LAN (LXI) |
Full rack, 2U |
6 |
|
| 3706A |
up to 576 |
Integrated DMM |
GPIB /USB (TMC) / LAN (LXI) |
Full rack, 2U |
6 |
|
