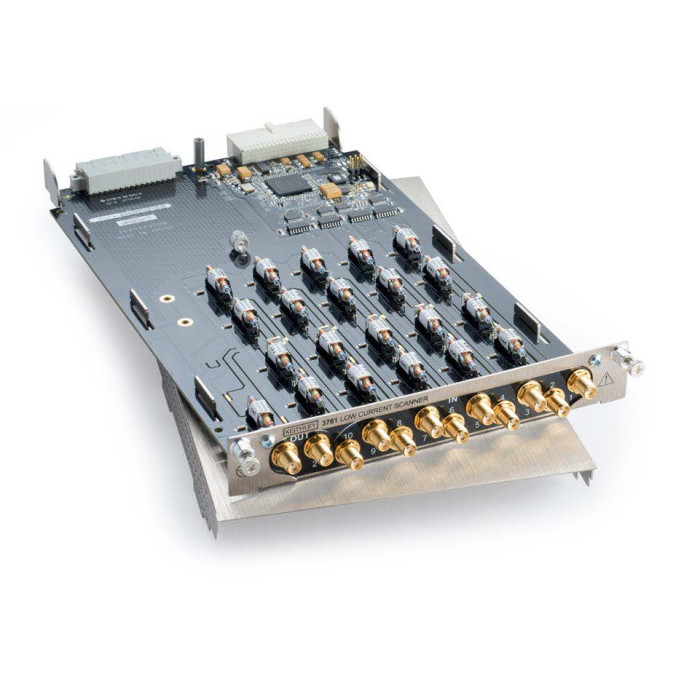

Carte multiplexeur à faible courant à 10 canaux : 3761 | KEITHLEY

Le 3761 offre une commutation de qualité à faible courant. L'erreur de courant de décalage générée est spécifiée <1pA, avec des performances typiques à <30fA.

Lorsqu'elle est utilisée avec une source de tension et un électromètre ou un picoampèremètre, cette carte peut facilement automatiser les tests de résistance d'isolement résistance d'isolement, des tests de fuite inverse sur des jonctions ou les tests de fuite de grille sur les FET.

Le 3761 dispose à la fois de modes courant et tension. En mode courant, le trajet du courant est maintenu même lorsque le canal est ouvert. Cela élimine le temps de charge du câble entre les mesures. En mode tension, l'entrée est interrompue et présente une impédance élevée. Les connecteurs d'entrée sont SMA pour le blindage des mesures sensibles.

Un câble SMA mâle vers BNC mâle (3761-BNC-SMA) est disponible pour la compatibilité avec les configurations 7158 existantes et avec les câbles accessoires Keithley tels que les 4801 et 4803. Le 3761 ne se connecte pas aux 6 bus communs du fond de panier 3706A, mais deux sorties sont fournies pour permettre le chaînage de plusieurs cartes scanner à un instrument de mesure, permettant jusqu'à 60 canaux, tandis qu'un relais d'isolation dans la sortie HI minimise l'interaction entre les cartes.
