Description

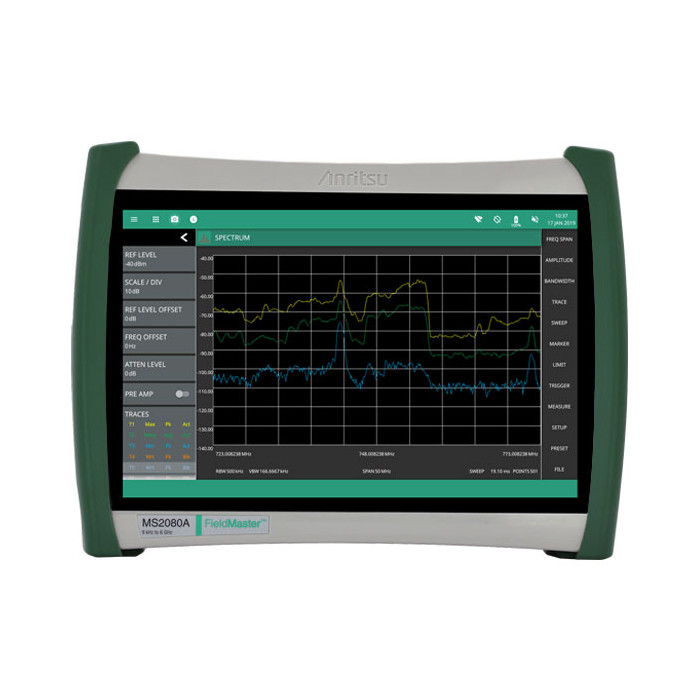

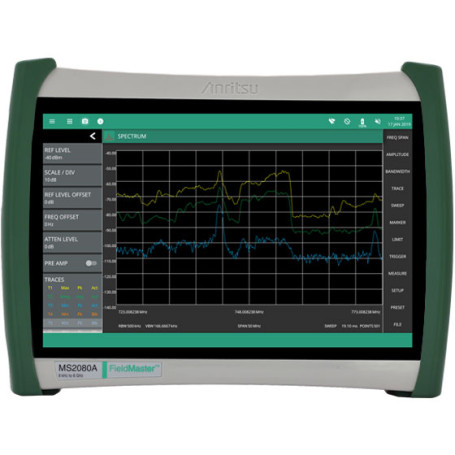

Le MS2080A s'appuie sur l'histoire pionnière d'Anritsu dans le développement d'instruments fiables et sûrs pour les mesures RF les plus exigeantes au monde dans les environnements les plus difficiles. Pesant moins de 4 kg, le MS2080A est petit, compact et facile à transporter.

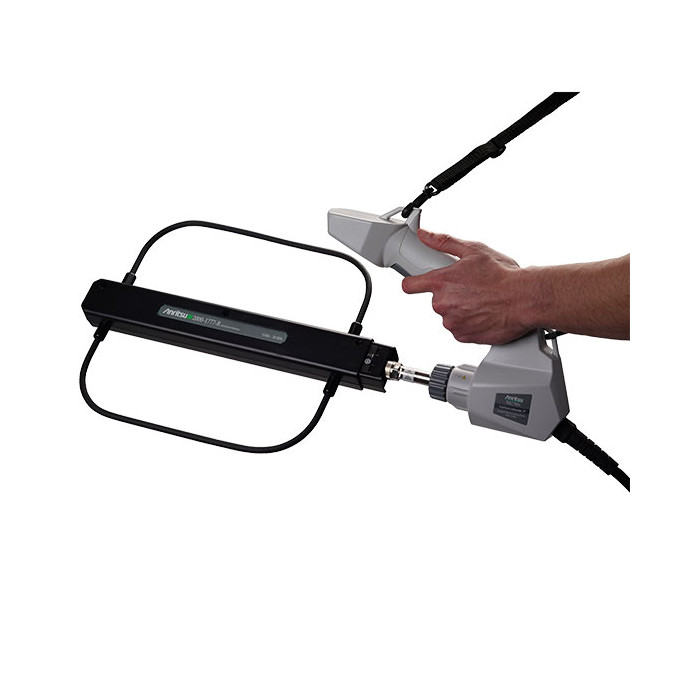

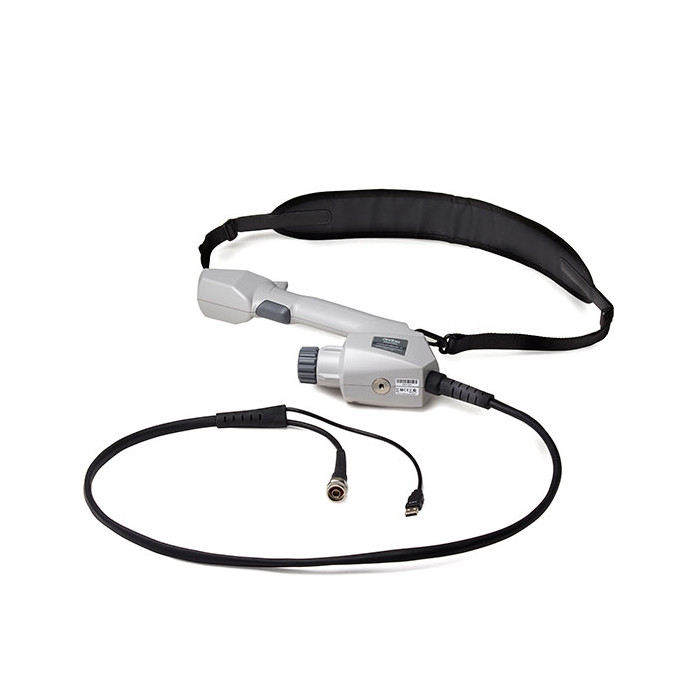

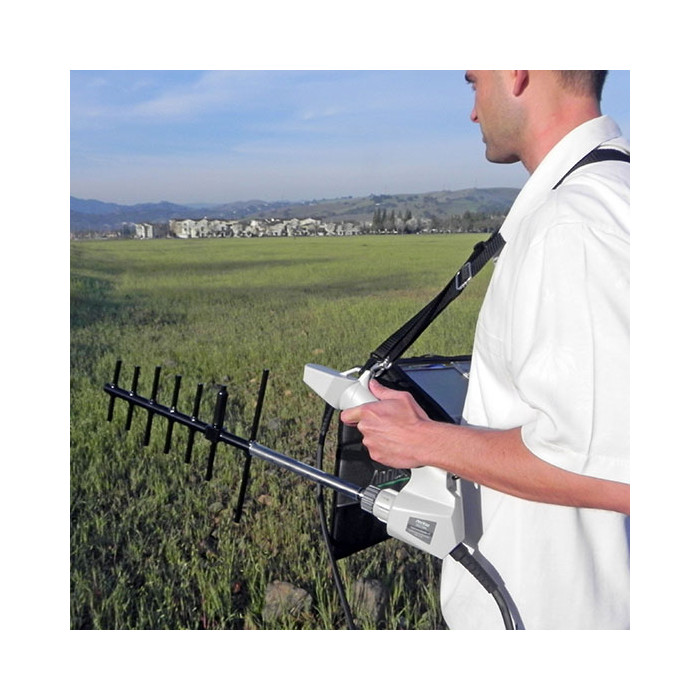

Lors de la recherche de signaux RF parasites sur le terrain, le MS2080A offre un large éventail de fonctionnalités pour identifier et localiser la source. Une vitesse de balayage rapide de 45 GHz/s couplée à la démodulation AM/FM et à la géolocalisation de la source RF permettent de localiser rapidement la position des signaux parasites. L'analyseur de spectre en temps réel en option capture même les plus courts des signaux en rafale ou TDD et l'ajout du S331P Site Master permet de réaliser des mesures de balayage de câble et de ligne d'antenne sur le même instrument.
Les options de mesure des stations de base LTE et 5G prennent en charge les opérateurs et les entrepreneurs pour effectuer les mesures essentielles lors de l'installation ou de l'optimisation du réseau.

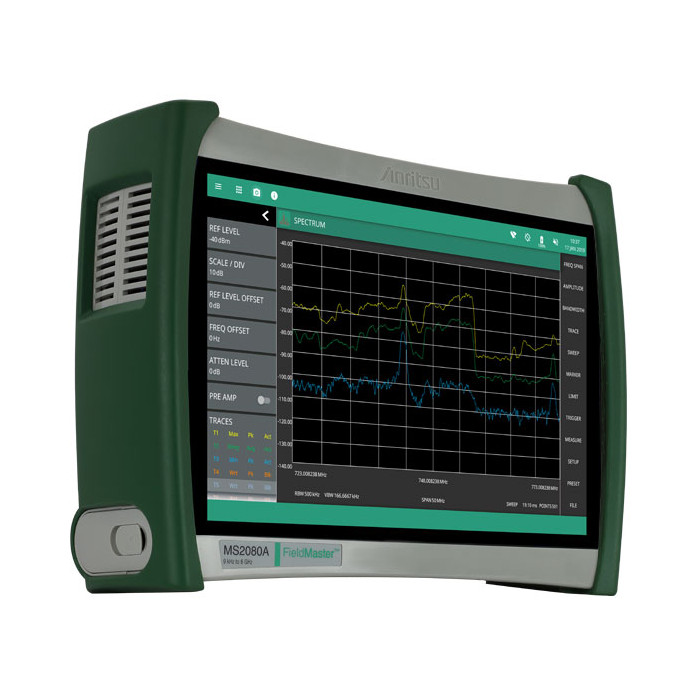

Pour une utilisation sur le banc, la mallette rigide avec des pare-chocs caoutchoutés faciles à saisir et un pied intégré fait du MS2080A un instrument idéal pour les mesures générales en laboratoire où la portabilité et l'espace sont primordiaux.
Caractéristiques :
- Analyseur de spectre
- Analyseur de spectre en temps réel (RTSA)
- Analyseur d'interférence
- Mesureur de puissance réelle
- Analyseur de câbles et d'antennes
- Démodulateur AM/FM
- Analyseur LTE FDD/TDD
- Analyseur 5GNR FR1
- Cartographie de la couverture
Applications :
- Recherche d'interférences et libération du spectre
- Analyse des émetteurs de radiodiffusion
- Mesure des stations de base 5GNR
- Cartographie de la couverture 5G/LTE
- Mesures de câbles et d'antennes
| Specifications |
| Frequency range |
9 kHz to 4 GHz |
| Sweep speed |
45 GHz/s |
| Phase noise |
-95 dBc/Hz @ 1 GHz freq and 100 kHz offset |
| DANL |
< -165 dBm (with pre amp) |
| Maximum input signal |
+30 dBm |
| Dynamic range |
>105 dB minimum at 2.4 GHz, 2/3 (TOI-DANL) in 1 Hz RBW |
| Amplitude range |
DANL to +30 dBm |
| Input damage level |
5 Watts |
| Frequency accuracy |
Aging: ±1.0 x 10–6 per 10 years |
| Accuracy: ±0.28 x 10–6 (-10 °C ± 55°C) plus aging |
| Amplitude accuracy |
±1 dB (± 0.5 dB typical) |
| Resolution bandwidth in sweep mode |
1 Hz to 5 MHz |
| Resolution bandwidth in zero span |
10 Hz to 20 MHz |
| RTSA bandwidth |
40 MHz |
| Demodulation |
5GNR base station, LTE base station |
