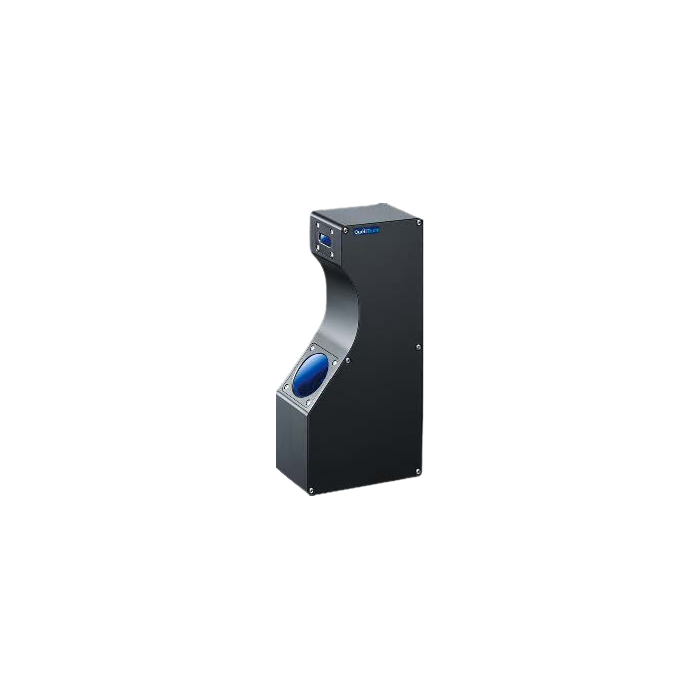

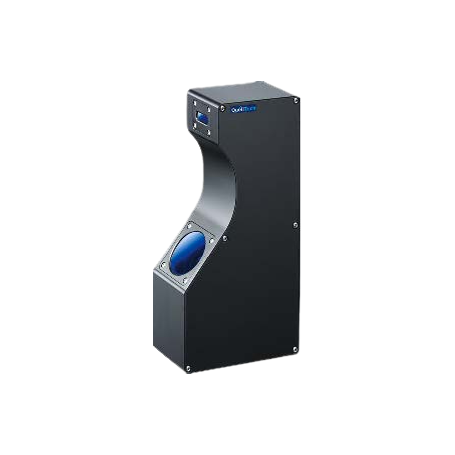

Scanner laser fixe : série Q6 Agrandir l'image

Scanner laser fixe : série Q6 | QUELLTECH

La série Q6 se compose de 7 modèles.

Plus de détails

Téléchargement

Documentation série Q6

Téléchargez ce fichier (1.04M)

Description

La série Q6 se compose des 7 modèles suivants :

  • Q6-45
  • Q6-90
  • Q6-185
  • Q6-250
  • Q6-410
  • Q6-700
  • Q6-1100

Avantages :

  • Microprocesseur avec image 12 Mega Pixel
  • Robuste dans les environnements difficiles : agréé IP67
  • Jusqu'à 14000 Profils/ sec
  • Connection Ethernet Gigabit
  • Interface de vision GeniCam / GigE

Caractéristiques techniques :

Q6-C
Scanner Type  45 90 185 250 410 700 1100
Range Z [mm] 30 70 80 150 250 300 800
Extended Z Range [mm] 45 90 185 250 410 700 1,100
Range X Begin [mm] 40 80 128 153 221 378 427
Range X Middle (nominal) [mm] 45 81 146 182 289 495 840
Range X End [mm] 50 97 168 210 361 621 1,280
Working Distance z-Range Middle [mm] 120 200 205 400 375 400 744
Resolution in x [μm] 10,99 19,78 35,64 44,00 70,56 120,85 205,08
Resolution in z [μm] (numerical best case) 0,24 0,47 0,87 1,38 2,18 3,74 10,35
Resolution in z [μm] (real example: Steel) 3,55 7,09 12,98 20,63 32,64 56,10 155,32

Adjustable Algorithms & Settings COG, Max Treshold, Hight Dynamic Range, Savitzky-Golay-Filters
Synchr. Modes Hardware Trigger, Software Trigger
Communication Protocoll GigE Vision / GeniCam
Digital Outputs 2 outputs
Encoder Input RS422
Power Consumption 24 W
Supply Voltage 24 V
Storage Temperature -20°C to +60°C (non-condensed)
Humidity < 80% RH
Ambient Light max 10000 lux
Ethernet Connection M12 Gigabit Ethernet
Supply Connection M12
Trigger 2 input trigger, 5 V to 24 V
Weight approx. 1,6 to 2 kg depending on model
Operating Temperature +15°C to +40°C (non-condensed)
Optional Laser Wavelenght 660nm, 405nm
Laser Class 2M / 3R / 3B depending on Laser option
