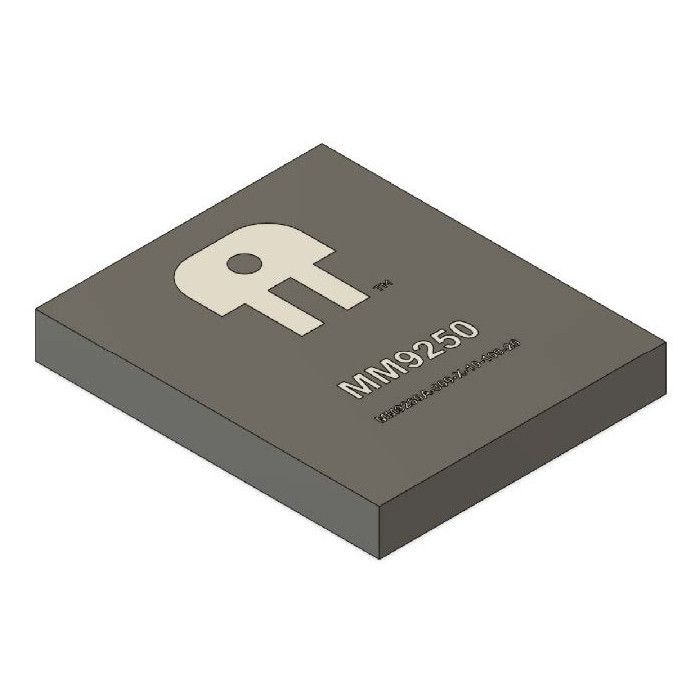

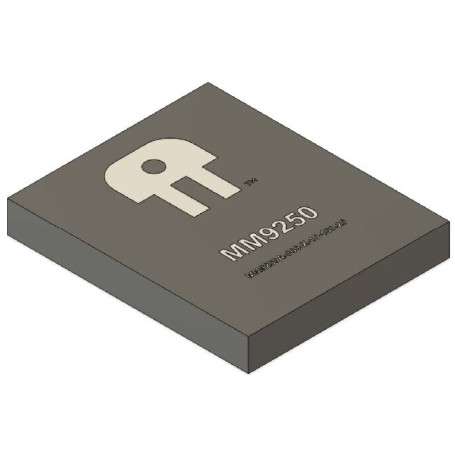

Relais de puissance intelligent MEMS : MM9250 Agrandir l'image

Relais de puissance intelligent MEMS : MM9250 | Menlo Micro

La famille de relais MM9250 peut gérer des charges en courant alternatif ou continu jusqu'à 300 V et 10 A et peut être mise à l'échelle pour des valeurs plus élevées. Cette solution unique met en œuvre un circuit de dérivation en parallèle avec les contacts Ideal SwitchTM.

Plus de détails

Téléchargement

Description

Menlo Microsystems, Inc. développe actuellement un nouveau relais de puissance utilisant la technologie Ideal SwitchTM. Le nouveau relais réduit la taille, le poids et le volume grâce à un boîtier de montage en surface de très faible hauteur.

La famille de relais MM9250 peut gérer des charges en courant alternatif ou continu jusqu'à 300 V et 10 A et peut être mise à l'échelle pour des valeurs plus élevées. Cette solution unique met en œuvre un circuit de dérivation en parallèle avec les contacts Ideal SwitchTM.

Caractéristiques :

  • Forme A unipolaire, unidirectionnelle
  • Résistance diélectrique de 650 V
  • Résistance électrique de plus de 107 cycles
  • Résistance à l'état passant de 20mΩ.
  • Puissance de commande à l'état passant de 100mW.
  • Commutation instantanée, Zero-Cross, ou rampe de tension.
  • Protection instantanée contre les courts-circuits
  • Protection contre les surintensités

Caractéristiques techniques :

  • Surveillance intégrée de la charge
  • Mesure de la puissance
  • Mesures de la tension et du courant :
    • Surveillance des sur/sous-fréquences
    • Surveillance du phasage source/charge
    • Surveillance de la tension supérieure/inférieure
  • Protection contre la surchauffe
  • Alarme d'usure des contacts
  • Séquence de réenclenchement automatique
  • D'autres fonctions à la demande, autorisées par le microcontrôleur.

Références et spécifications :


Description
Voltage Type Standoff Voltage Current Rating Contact Resistance Safety Isolation Control Voltage Control Current Switching Mode
MM9200 Power Switch AC or DC 300V 10A 10 mΩ - 90V 9 nA Cold switching
MM9250 Power Relay AC or DC 300V 10A 20 mΩ 5 kV 5V 10 mA Hot switching
MM9105AC AC Power Relay Prototype AC 277V 6A 40 mΩ - 5V 20 mA Hot switching
MM9105DC DC Power Relay Prototype DC 60V 10A 40 mΩ - 5V 20 mA Hot switching
