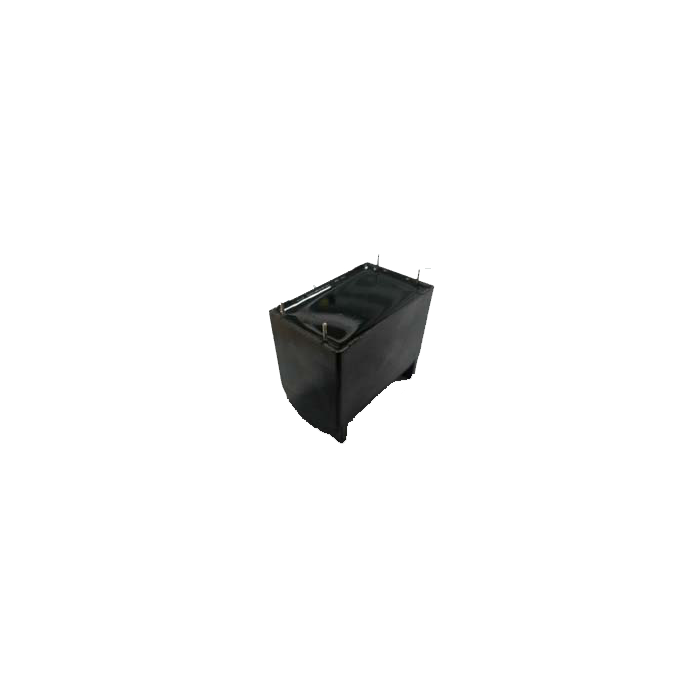

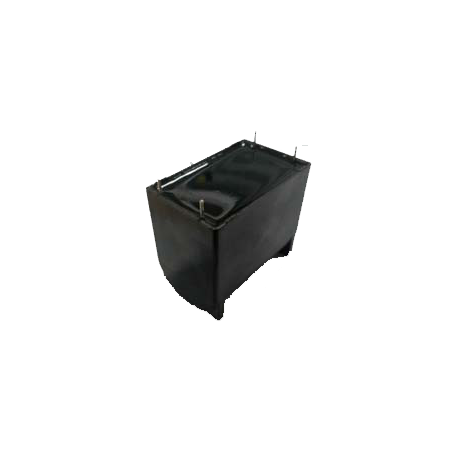

Condensateur de liaison DC pour l'automobile 105° C : Série C3D(V) Agrandir l'image

Condensateur de liaison DC pour l'automobile 105° C : Série C3D(V) | FARATRONIC

Condensateur film de 450 à 1000 VDC

Plus de détails

Téléchargement

Documentation Série C3D(V)

Téléchargez ce fichier (355.92k)

Description

Caractéristiques techniques :

  • Structure de film segmenté en polypropylène métallisé
  • Excellentes propriétés électriques :
    • Faible ESL & faible ESR
    • Auto-réparation
  • Boîtier en plastique (UL94 V-0), rempli de résine époxy ignifugée

Spécifications :

Reference Standard GB/T17702( IEC 61071) ,     AEC-Q200D-2010
Climatic Category 40/105/56
Operating temperature（case） -40℃～105℃  (θhs≤105°C)
Voltage Range 450Vdc~1 000Vdc
Capacitance Range 1.0uF～160uF
Capacitance Tolerance J (±5%), K (±10%)
Voltage Proof 1.5UN  (10s)
Insulation Resistance（IR×CN） ≥10 000s   (20℃, 100V, 1min)
Over Voltage 1.1UN(30% of on-load-dur.)
1.15 UN  (30min/day)
1.2 UN  (5min/day)
1.3 UN  (1min/day)
Self Inductance(Ls) ＜1nH per mm of lead spacing
 Maximum peak current Î (A) Î =C·dV/dt
Expected lifetime 100 000h at UN, θhs  =70℃

Références :

600Vdc
PN CN  (μF) W H T P b d
D3D1U505+BV0C00*** 5 32.0 28.0 14.0 27.5 - 0.8
D3D1U146+FV0C00*** 14 41.0 33.5 18.5 37.5 - 1.0
D3D1U706+MVAC00*** 70 57.0 50.0 35.0 52.5 20.3 1.2
800Vdc
PN CN  (μF) W H T P b d
D3D2K405+BV0C00*** 4 32.0 28.0 17.0 27.5 - 0.8
D3D2K156+FV0C00*** 15 41.0 37.0 22.0 37.5 - 1.0
D3D2K636+MVAC00*** 63 57.0 50.0 40.0 52.5 20.3 1.2
