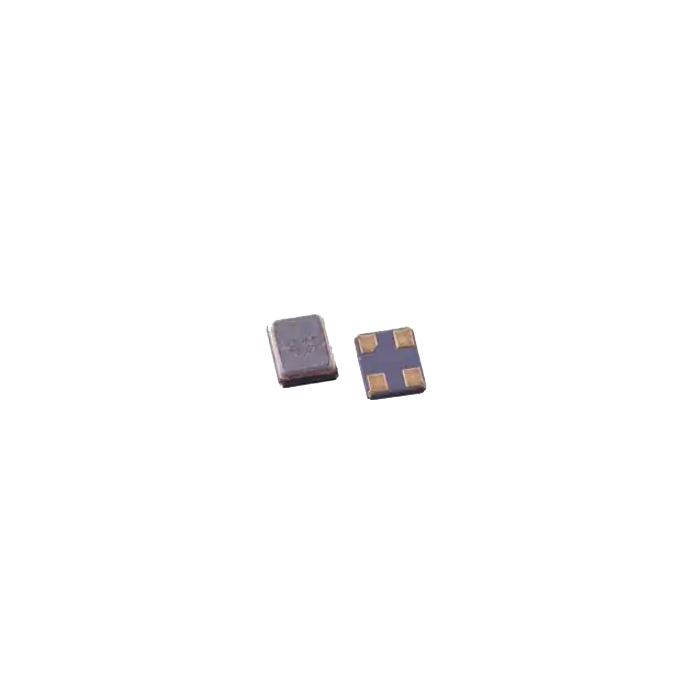

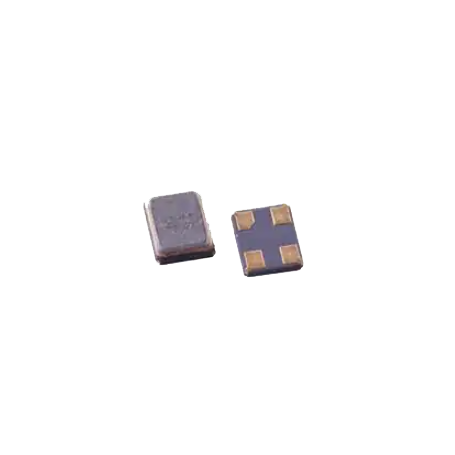

Cristal CMS 96.0 MHz : TZ3088A | TAISAW

Unité de cristal de 2,0 mm x 1,6 mm pour montage en surface destinée à être utilisée dans les dispositifs de communication sans fil, notamment pour un besoin de boîtier ultra miniature pour la mobilité.

Caractéristiques :

Niveau de sensibilité à l'humidité (MSL) : Niveau 1

Description et applications :

Unité de cristal de 2,0 mmx1,6 mm pour montage en surface destinée à être utilisée dans les dispositifs de communication sans fil, notamment pour un besoin de boîtier ultra miniature pour la mobilité.

Spécifications :

TZ3088A	Specification
Characteristic	Min	Nom	Max	Unit
Nominal Frequency		96.000000		MHz
Mode of Oscillation		Fundamental		°C
Storage Temperature Range	-40		105	°C
Operating Temperature Range	-40		105	°C
Initial frequency tolerance(25°C ± 3°C)(offset -30ppm)	-12		12	ppm
Frequency drift after reflow(After two reflows)	-2		2	ppm
Tolerance over temperature(-40°C to 105°C)	-16		16	ppm
Frequency perturbation(-40°C to 105°C)				ppm
Aging(Five years)				ppm
Equivalent Series Resistance (ESR)		8	20	W
Spurious mode series resistance	1100			W
Motional inductance	0.5	1.0	1.2	mH
Motional capacitance	2	2.7	4.2	fF
Shunt capacitance	0.5	1.0	1.2	pF
Load Capacitance (CL) (Measure by Saunders(S&A) Network Analyzer 250B)		9.9		pF
Nominal Drive Level	0.01	100	400	uW
Insulation Resistance(DC 100V)	500			MR
Package size		2.0x1.6		mm2
Package height			0.50	mm
