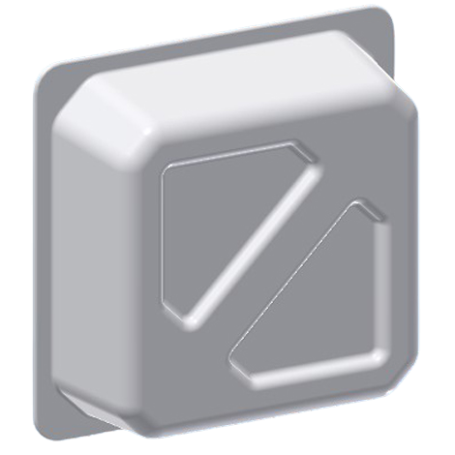

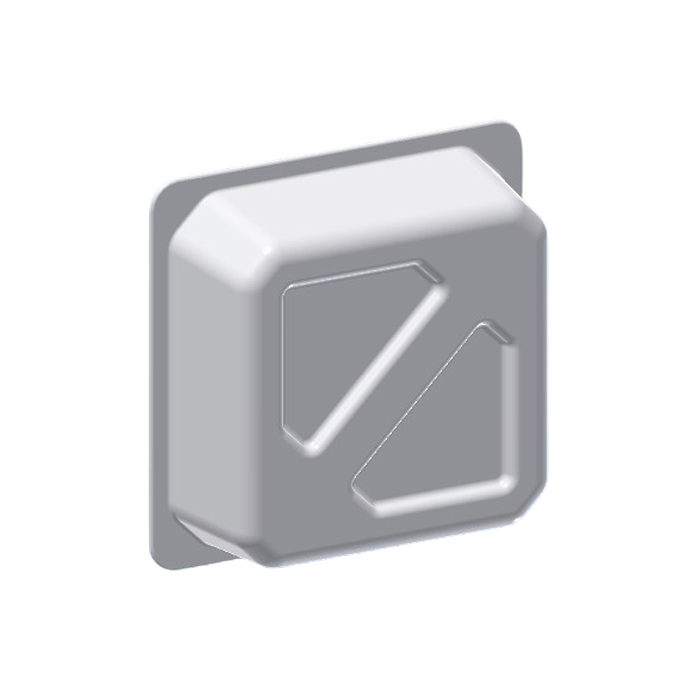

Antenne directionnelle oblique double multibande : MA-WA3560-DS7P Agrandir l'image

Antenne directionnelle oblique double multibande : MA-WA3560-DS7P | MARS ANTENNAS

Cette antenne multibande couvre toutes les bandes pour les cellulaires LTE, 3G, 2.5G et 2G, ainsi que CBRS, ISM, Wi Fi, WLAN, Bluetooth, GSM 900 et GSM 1900.

Plus de détails

Téléchargement

Documentation MA-WA3560-DS7P

Téléchargez ce fichier (162.74k)

Description

Cette antenne multibande couvre toutes les bandes pour les cellulaires LTE, 3G, 2.5G et 2G, ainsi que CBRS, ISM, Wi Fi, WLAN, Bluetooth, GSM 900 et GSM 1900.

L'antenne est esthétique et possède un profil discret qui s'intègre facilement à tout environnement.

La facilité d'installation rend cette antenne hautement recommandée comme solution logistique exceptionnelle pour :

  • Les installations extérieures
  • Les installations à l'intérieur des bâtiments

Spécifications :

Electrical
Frequency Range 350 - 400 MHz 698 - 960 MHz 1.7 - 2.7 GHz 3.3 - 3.8 GHz 5.0-6.0 GHz
GAIN, typ. 1.5 dBi 7.5 dBi 6 - 7 dBi 7 dBi 6 dBi
VSWR typ. 1.5 : 1 1.5 : 1 1.3 : 1 1.7 : 1 1.5 : 1
VSWR, max. 2.5 : 1 2.8 : 1 2.2 : 1 2.5 : 1 2.5 : 1
Polarization Dual slant - ± 45°or Dual Pole in Diamond Shape
3 dB Beam-Width, H-Plane, typ. 180° 90° 105° 90° 50°
3 dB Beam-Width, E-Plane, typ. 30° 60° 95° 30° 30°
3 dB Beam-Width, Azimuth, typ. 170° 75° 100° 80° 40°
3 dB Beam-Width, Elevation, typ. 170° 75° 100° 80° 40°
Front to Back Ratio, min. -15 dB
Input power, max. 50 Watt
Port to Port Isolation, min. -10 dB -25 dB -40 dB -28 dB -30 dB
Input Impedance 50 Ohm
PIM, 3rd order, 2X20W -150 dBc
Mechanical
Dimensions (HxWxD) 300 x 300 x 99 mm (12.2" x 12.2" x 4.96")
Weight 900 gr.
Connector 2 x 4.3-10 Female
Back Plane Aluminum protected through chemical passivation
Radome UV Protected Plastic
Mount See Ordering Options
Environmental
Operating Temp Range -55°C to +65°C
Wind Load 200 Km/h (Survival)
Vibration According to IEC 60721-3-4
Flammability UL94
Water Proofing IP-67
Salt Fog According to IEC 68-2-11
Humidity ETS 300 019-1-4,EN 302 085 (Annex A.1.1)
