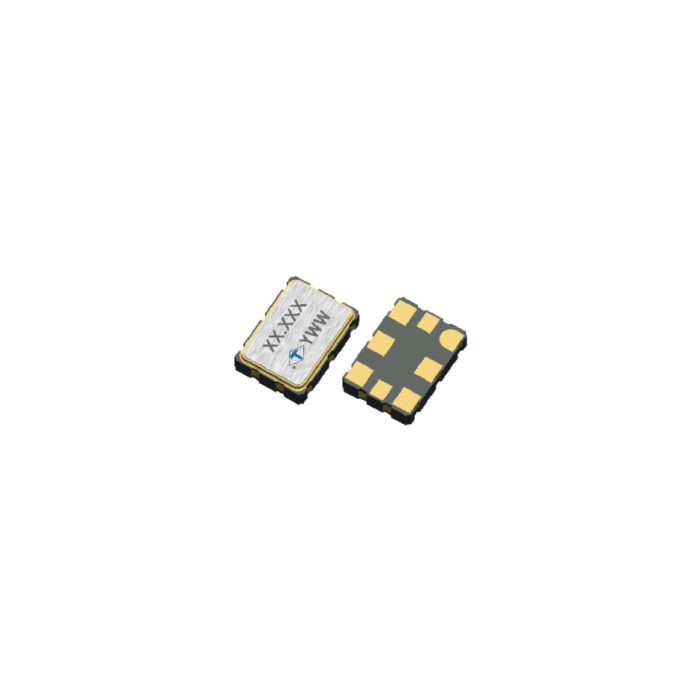

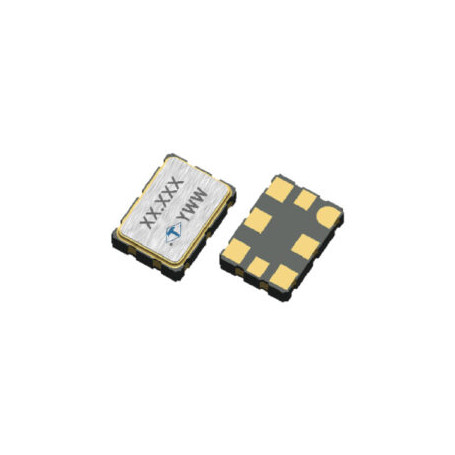

Oscillateur à cristal (XO) CMS de 7,0 x 5,0 mm à haute fréquence et à très faible bruit : type OD-M Agrandir l'image

Oscillateur à cristal (XO) CMS de 7,0 x 5,0 mm à haute fréquence et à très faible bruit : type OD-M | TAITIEN

Oscillateurs idéaux pour le réseau de stockage, vidéo SD/HD, etc.

Plus de détails

Téléchargement

Documentation type OD-M

Téléchargez ce fichier (1.5M)

Description

Caractéristiques techniques :

  • Tension d'alimentation faible : options d'alimentation de 3,3, 2,5 et 1,8 V
  • Sortie d'horloge : LVPECL, LVDS, CML, HCSL et LVCMOS
  • Fréquence de sortie prise en charge de 15MHz à 2.1GHz
  • Bruit ultra faible, gigue de phase < 300 fs (Typique : 150 fs à 12kHz à 20MHz décalages de fréquence)
  • Mode d'activation/désactivation à trois états
  • Plage de température : -40 à 85°C
  • Sans plomb/Conforme RoHS

Applications types :

  • SONET/SDH, Gigabit Ethernet
  • Réseau de stockage (SAN)
  • Vidéo SD/HD
  • Génération d'horloge FPGA
  • Livraison rapide Différentiel XO
  • Centre de données iCloud

Spécifications :

Partnumber Main Application Package Size (mm) Freq. (MHz) Product Shape Freq. Stability Operating Temp. Range (C°) Supply Voltage Output Level
L W H Min. Max. [ppm] Min. Max. V
OD-M SONET/SDH, Gigabit Ethernet
SD/HD Video
Storage Area Networking(SAN)
FPGA Clock Generation
Phase Jitter:0.15ps(Typical)		 7.0 5.0 1.7 15 2100 SMD ±25 -20 70 2.5 3.3 LVPECL
±30 -40 85
15 2100 ±25 -20 70 1.8 2.5 3.3 LVDS/CML
±30 -40 85
15 700 ±25 -20 70 1.8 2.5 3.3 HCSL
±30 -40 85
15 250 ±25 -20 70 1.8 2.5 3.3 CMOS
±30 -40 85
