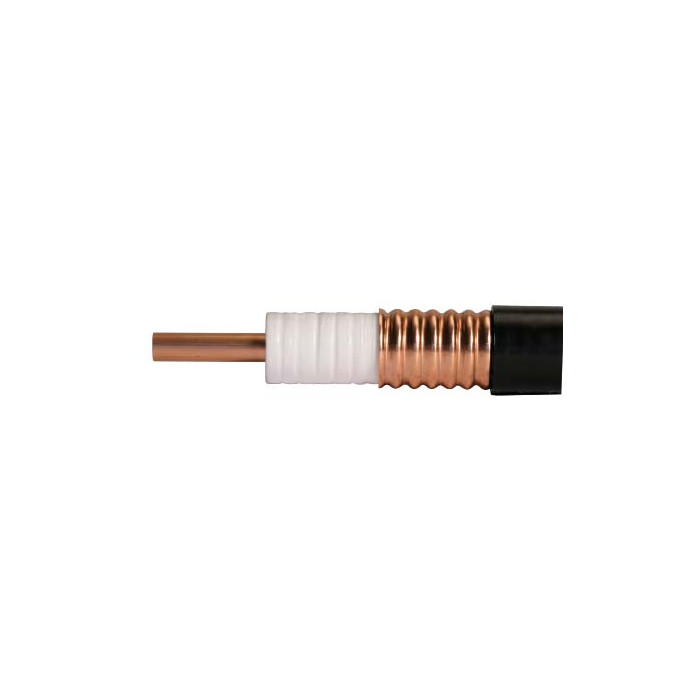

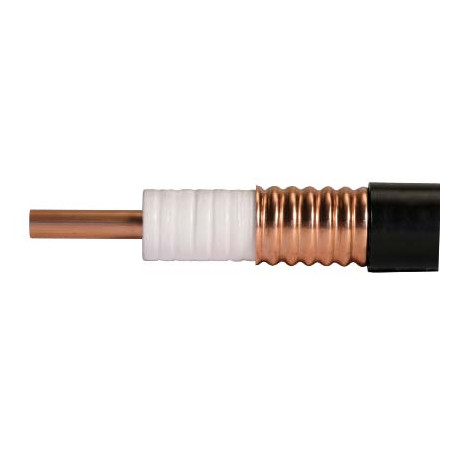

Câble coaxial ondulé à faibles pertes : Série SUCOFEED 1 1/4" annular Agrandir l'image

Câble 1 1/4" annelé SUCOFEED (DC - 3 GHz) : Série SUCOFEED 1 1/4" annular | HUBER+SUHNER

Les câbles SUCOFEED sont idéaux pour les installations DAS intérieures et promettent un blindage optimal, une faible atténuation, un faible ROS, des performances de haute qualité et une flexibilité pour une manipulation et une installation faciles.

Plus de détails

Description

Les câbles SUCOFEED sont idéaux pour les installations DAS intérieures et promettent un blindage optimal, une faible atténuation, un faible ROS, des performances de haute qualité et une flexibilité pour une manipulation et une installation faciles.

Caractéristiques :

  • Faibles niveaux de distorsion d'intermodulation (PIM)
  • Distribution très efficace du signal RF
  • Résistant aux produits chimiques, aux huiles, aux lubrifiants et à l'humidité
  • Applicable à des fréquences allant jusqu'à 3 GHz
  • Excellente perte d'insertion et capacité de puissance
  • Sans halogène et ignifuge

Applications :

  • Infrastructure sans fil
  • Défense

Références et spécifications :

Cable design Order/ type no. SUCOFEED_1 _1/4 SUCOFEED_1 _1/4_FR
Dimension 1 1/4" 1 1/4"
Cable group M32 M32
Jacket version standard flame retardant
Inner conductor (Ø in mm) 13.10
Dielectric (Ø in mm) 32.40
Outer conductor (Ø in mm) 35.80
Jacket (Ø in mm) 39.50
Electrical data
Typ. operating frequency (GHz) ≤ 3
Impedance (Ω) 50 ± 1
Capacitance (pF/m) 76.5
Relative signal propagation (%) 88
Signal delay (ns/m) 3.80
Max. operating voltage (kVrms) 4.20
Typ. attenuation @ 1 GHz (dB/100 m) 2.94
Typ. attenuation @ 2 GHz (dB/100 m) 4.43
Typ. attenuation @ 2.2 GHz (dB/100 m) 4.69
Typ. attenuation @ 2.5 GHz (dB/100 m) 5.08
Typ. attenuation @ 2.7 GHz (dB/100 m) 5.68
Max. power @ 1 GHz (40 °C) (kW) ≤ 3.120
Max. power @ 2 GHz (40 °C) (kW) ≤ 2.206
Max. power @ 2.2 GHz (40 °C) (kW) ≤ 2.104
Max. power @ 2.5 GHz (40 °C) (kW) ≤ 1.973
Max. power @ 2.7 GHz (40 °C) (kW) ≤ 1.801
General data
Temp. range operating (°C) –55 / +85 –40 / +85
Temp. range installation (°C) –25 / +60
Typ. weight (kg/100 m) 92 110.0
Min. bending radius (mm) 200
