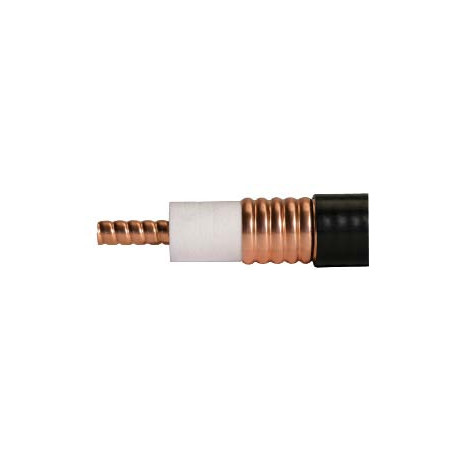

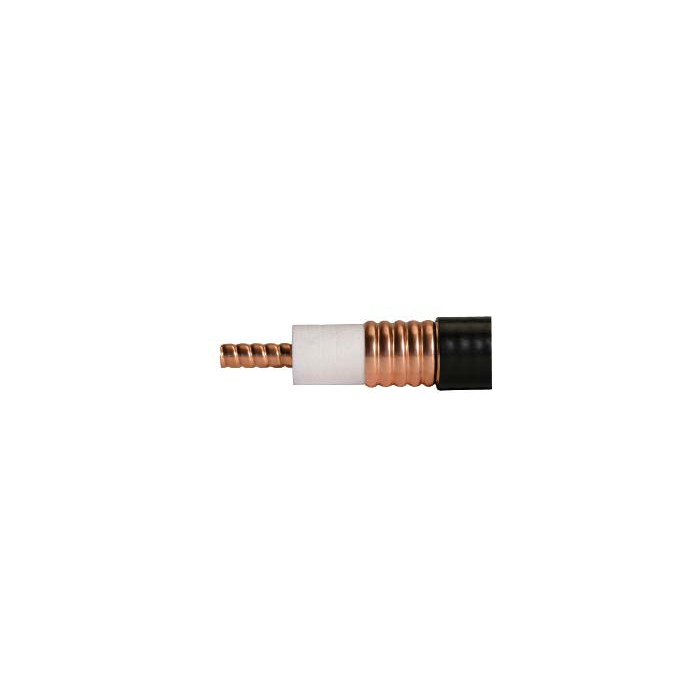

Câble coaxial ondulé à faibles pertes : Série SUCOFEED 1_5/8" annular Agrandir l'image

Câble 1 5/8" annelé SUCOFEED (DC - 3 GHz) : Série SUCOFEED 1 5/8" annular | HUBER+SUHNER

Les câbles garantissent un blindage optimal, une faible atténuation, un faible ROS, une excellente performance d'intermodulation et une flexibilité pour la manipulation et l'installation sur les sites.

Plus de détails

Description

La gamme de produits Sucofeed de câbles coaxiaux ondulés en mousse avec des outils de coupe et des connecteurs adaptés possède d'excellentes propriétés électriques, mécaniques et climatiques pour les installations intérieures comme extérieures.

Les câbles garantissent un blindage optimal, une faible atténuation, un faible ROS, une excellente performance d'intermodulation et une flexibilité pour la manipulation et l'installation sur les sites.

  • Des types en cuivre et en aluminium sont disponibles.

Applications :

  • Lignes d'alimentation pour connecter les antennes aux stations de base cellulaires
  • Solution de connectivité pour les systèmes d'antennes distribuées

Caractéristiques :

  • Faibles niveaux de distorsion d'intermodulation (PIM)
  • Distr ibution très efficace du signal RF
  • Résistant aux produits chimiques, aux huiles, aux lubrifiants et à l'humidité
  • Applicable à des fréquences allant jusqu'à 3 GHz
  • Excellente perte d'insertion et capacité de puissance
  • Sans halogène et ignifuge

Applications :

  • Infrastructure sans fil
  • Défense

Références et spécifications :

Cable design Order/ type no. SUCOFEED_
1_5/8
SUCOFEED_
1_5/8_FR
SUCOFEED_
1_5/8_LA
SUCOFEED_
1_5/8_LA_FR
Dimension 1 5/8" 1 5/8" 1 5/8" low att. 1 5/8" low att.
Cable group M42 M42 M43 M43
Jacket version standard flame retardant standard flame retardant
Inner conductor (Ø in mm) 17.30 17.60
Dielectric (Ø in mm) 42.40 41.00
Outer conductor (Ø in mm) 46.50 46.50
Jacket (Ø in mm) 49.80 50.30
Electrical data
Typ. operating frequency (GHz) ≤ 2.75
Impedance (Ω) 50 ± 1
Capacitance (pF/m) 76.80 72.50
Relative signal propagation (%) 87.50 92
Signal delay (ns/m) 3.80
Max. operating voltage (kVrms) 5.40 5.50
Typ. attenuation @ 1 GHz (dB/100 m) 2.43 2.25
Typ. attenuation @ 2 GHz (dB/100 m) 3.71 3.36
Typ. attenuation @ 2.2 GHz (dB/100 m) 3.94 3.56
Typ. attenuation @ 2.5 GHz (dB/100 m) 4.27 3.84
Typ. attenuation @ 2.7 GHz (dB/100 m) 4.48 4.02
Max. power @ 1 GHz (40 °C) (kW) ≤ 4.100
Max. power @ 2 GHz (40 °C) (kW) ≤ 2.899
Max. power @ 2.2 GHz (40 °C) (kW) ≤ 2.764
Max. power @ 2.5 GHz (40 °C) (kW) ≤ 2.593
Max. power @ 2.7 GHz (40 °C) (kW) ≤ 2.495
General data
Temp. range operating (°C) –55 / +85 –40 / +80 –55 / +85 –40 / +85
Temp. range installation (°C) –25 / +60
Typ. weight (kg/100 m) 144.8 160.0 110.0 130.0
Min. bending radius (mm) 300 300
