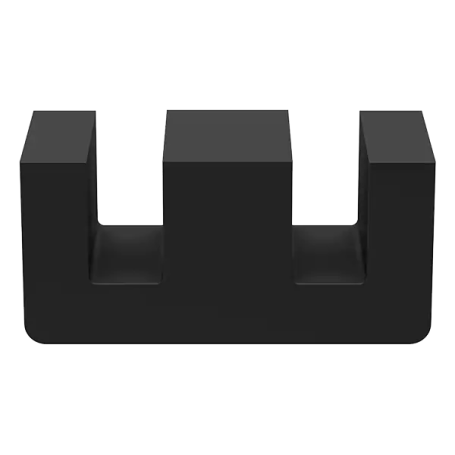

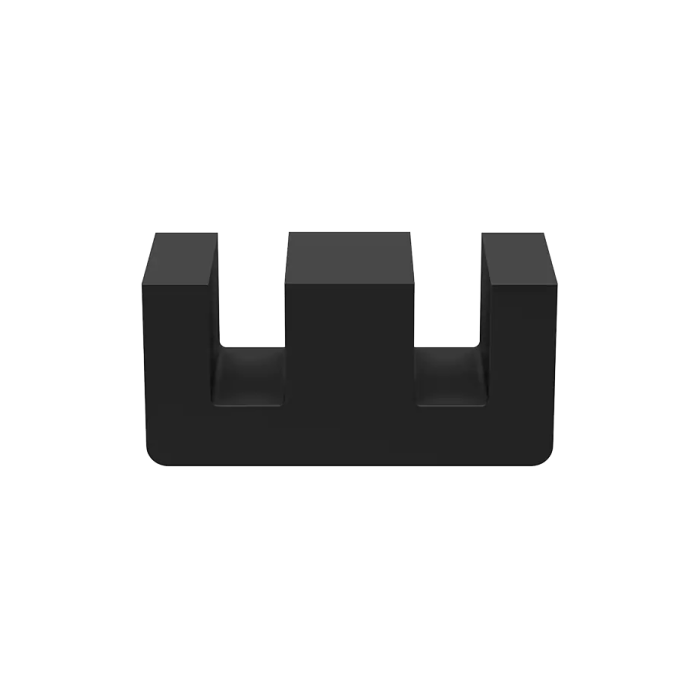

Coeur de Ferrite (N87) E 70/33/32 DG : B66371 | TDK - EPCOS

Caractéristiques :

• La colle et les entretoises utilisées sont conformes à la directive RoHS.
• Température de fonctionnement max : 155 °C
• Mode de livraison : unités individuelles
• Caractéristiques magnétiques (par jeu) :
• Σl/A = 0,22 mm^-1
• l_e = 149 mm
• A_e = 683 mm²
• A_min = 676 mm²
• V_e = 102000 mm³

Poids approximatif 514 g/jeu

Références et spécifications :

Avec les nouvelles normes pour les noyaux de ferrite à entrefers distribués, TDK offre la possibilité de réduire la taille et d'augmenter la densité de puissance.

De plus, les noyaux à entrefers distribués (noyaux DG) offrent la possibilité d'optimiser la conception des magnétiques en termes de rendement et de performance thermique.

• La construction interne des noyaux DG de TDK présente une température nominale pouvant atteindre 180 °C.

Le nouveau programme standardisé de noyaux DG contient des noyaux E, ETD et PQ dans nos matériaux de puissance N87, N95 et N97 et couvre une gamme de facteurs d'inductance comprise entre 60 nH et 400 nH.

• Tous les noyaux DG peuvent être utilisés avec notre large catalogue d'accessoires tels que les formateurs de bobines et le matériel de montage.
• Les noyaux de ferrite à entrefer distribué sont utilisés dans une large gamme d'applications automobiles et industrielles telles que les stations de charge EV, les chargeurs embarqués et les convertisseurs DC-DC, les onduleurs solaires, les UPS, les SMPS industriels ainsi que les SMPS de télécommunications et de serveurs.
