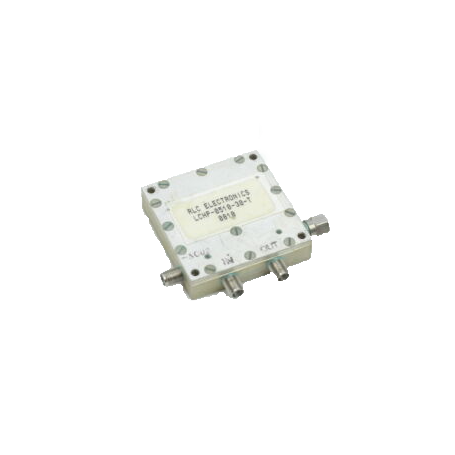

Coupleur directionnel basse fréquence haute puissance : Série LHCP Agrandir l'image

Coupleur directionnel basse fréquence haute puissance : Série LHCP | RLC Electronics

Ces unités sont idéales pour échantillonner la puissance avec un effet négligeable sur la ligne de transmission et des produits d'intermodulation très faibles.

Plus de détails

Description

Les coupleurs directionnels basse fréquence haute puissance de RLC Electronics offrent un couplage précis, une faible perte d'insertion et une haute directivité dans un boîtier compact.

Les unités standard sont optimisées pour les bandes passantes d'octave et sont disponibles avec un choix de valeurs de couplage.

  • Ces unités sont idéales pour échantillonner la puissance avec un effet négligeable sur la ligne de transmission et des produits d'intermodulation très faibles.

Caractéristiques :

  • Impédance : 50 ohms
  • Puissance : 500 watts en moyenne, 5kw en crête
  • Couplage (NOM) : 20 ou 30dB
  • Précision (incluant la variation de fréquence) : 1,25dB
  • Connecteurs : `SMA' femelle

Références et spécifications :

Model Number

Frequency Range (MHz)

Directivity (Min.)

Primary VSWR (Max.)

Secondary VSWR (Max.)

Insertion Loss (Max.)

LCHP-­0205­

250 – 500

25dB

1.15

1.15

.15 dB

LCHP­-0510­

500 – 1000

25dB

1.15

1.15

.20 dB
