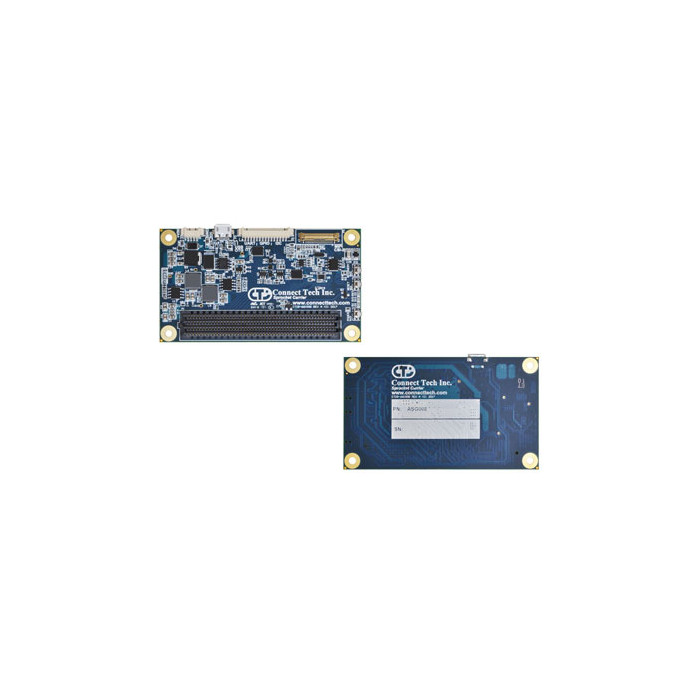

Carte Porteuse Compacte pour Nvidia® Jetson™ TX2/TX2i : Sprocket Carrier Board | CONNECT TECH

ASG008

Conception la plus petite et discrète de connect tech actuellement. Il favorise les charges utiles dans les espaces restreints et limitées, comme celles d'un drone.

Plus de détails

Téléchargement

Description

La Carte Porteuse Compacte pour Nvidia® Jetson™ TX2/TX2i spécialement conçue pour le format du module NVIDIA Jetson TX2 et TX2i. Son design comprend plusieurs interfaces et connexions pour une intégration facile avec le module Jetson.

Caractéristiques :

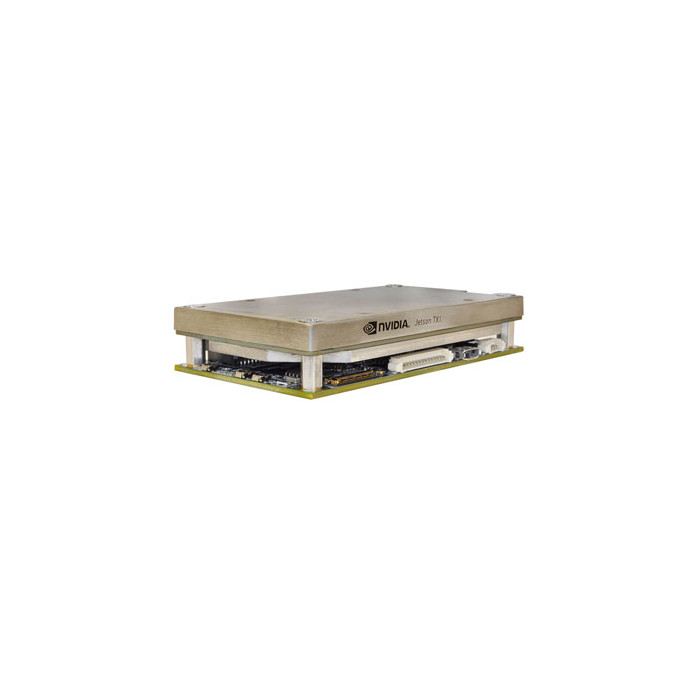

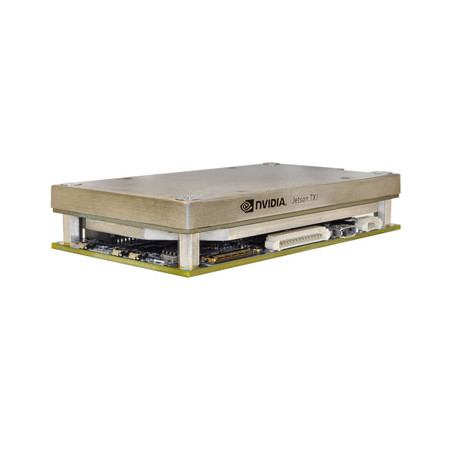

  • Conception la plus fine possible dans l'axe Z - Tous les composants s'insèrent "sous" le module TX2/TX2i
  • Taille extrêmement petite : 87mm x 50mm
  • 1x USB OTG, 1 x4 voies MIPI CSI-2, 2x 3.3V UART, I2C, 4x GPIO
  • Plage d'entrée +12V à +16V DC
  • Plage de température étendue -40°C à +85°C

Spécifications :

Compatibility NVIDIA® Jetson™ TX1, NVIDIA® Jetson™ TX2, NVIDIA® Jetson™ TX2i
GPU Jetson TX1: NVIDIA Maxwell™, 256 CUDA cores (998 MHz), Jetson TX2/TX2i: NVIDIA Pascal™, 256 CUDA cores (Up to 1.3 GHz)
CPU Jetson TX1: 64-bit ARM® A57 CPUs, Jetson TX2/TX2i: HMP Dual Denver 2/2MB L2 + Quad ARM® A57/2MB L2 (Up to 2 GHz)
Dimensions 87mm x 50mm (3.425″ x 1.968″)
Video Input 1 x MIPI CSI-2 Input, x4 or x2 lane configuration (30-pin connector)
USB 1x USB OTG
UART Type 2x 3.3V from TX2/TX1 UART0 and UART1
I2C 2 x I2C Ports @ 3.3V IO
Pico-blade SMT RA or other
GPIO 4 bits of 3.3V (level shifted GPIO)
LEDs PWR, RESET LEDs
Power Requirements +12V to +16V DC Input Range
Operating Temperature -40°C to +85°C (-40°F to +185°F)
Weight 28g (0.060lbs/1.0oz)
Environmental Compliance RoHS

Main Products

Part Number Description
ASG008 Sprocket Carrier for NVIDIA® Jetson™ TX2/TX2i

Cables/Accessories

Part Number Description
MSG069 12V (North America) Power Adapter to PicoBlade Kit
MSG073 12V Multi-Region Power Adapter to PicoBlade Kit
CKG046 ASG008 North America Starter Cable Kit (Contains MSG069, CBG251)
CKG048 ASG008 Multi-region Starter Cable Kit (Contains MSG073, CBG251)
CBG251 IO Cable with Flying Leads
CBG252 Power Cable with Flying Leads
CBG254 Micro USB to USB Type-A Female (For Host)
CBG247 Micro USB to USB Type-A Male (For OTG/Programming)
XHG301 TX2 Passive Heat Sink

3rd Party Accessories

Part Number Manufacturer
FAW-1233-03 Leopard Imaging Inc
LI-IMX274-MIPI-CS Leopard Imaging Inc
LI-IMX185-MIPI-CS Leopard Imaging Inc
