Profilomètre hydrostatique pour sols : C2-C3-C4-C5-C6 | CONSOIL

Ce profilomètre hydrostatique permet de contrôler sur toute la longueur et en continu l’amplitude des mouvements verticaux sous les remblais et les fondations qui sont notamment dans des zones normalement non accessibles par d’autres méthodes de mesure.

Plus de détails

Téléchargement

Description

Ce profilomètre hydrostatique permet de contrôler sur toute la longueur et en continu ; l’amplitude des mouvements verticaux sous les remblais et les fondations , dans des zones normalement non accessibles par d’autres méthodes de mesure.

Il est livré prêt à l’empli avec instrument (version 1 bar ou 10 bar), trépied et boite de transport

Le système se compose des éléments suivants :

  • Transmetteur de pression inclus dans une sonde acier inox
  • Ensemble de tube composé de tube rempli de liquide avec câble interne qui se termine par un verre de visée en plastique transparent avec marquage dans la zone ou liquide de référence est inclus

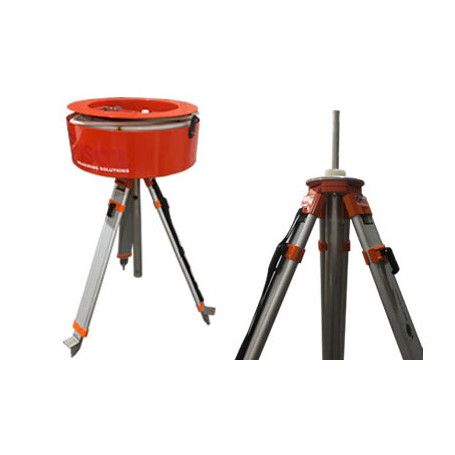

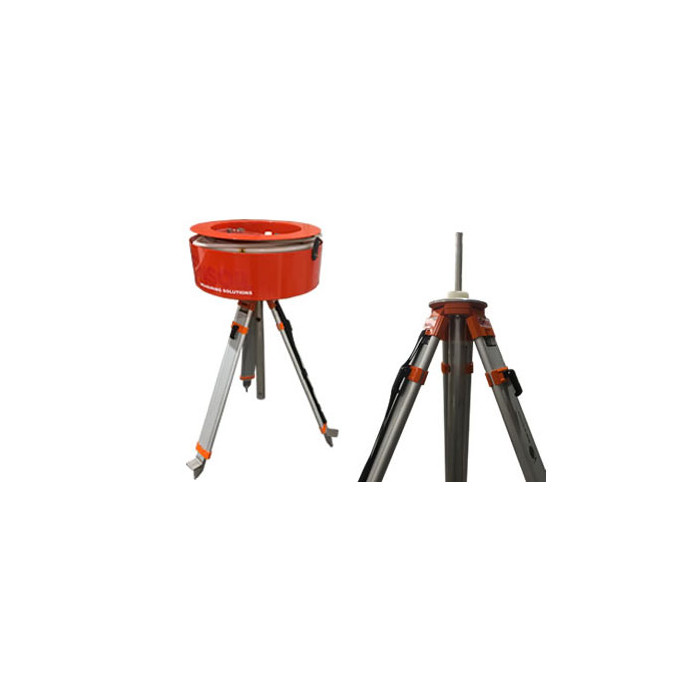

  • Tube est inclus dans un enrouleur de câble avec lecture et acquisition de données située au centre de la bobine de câble

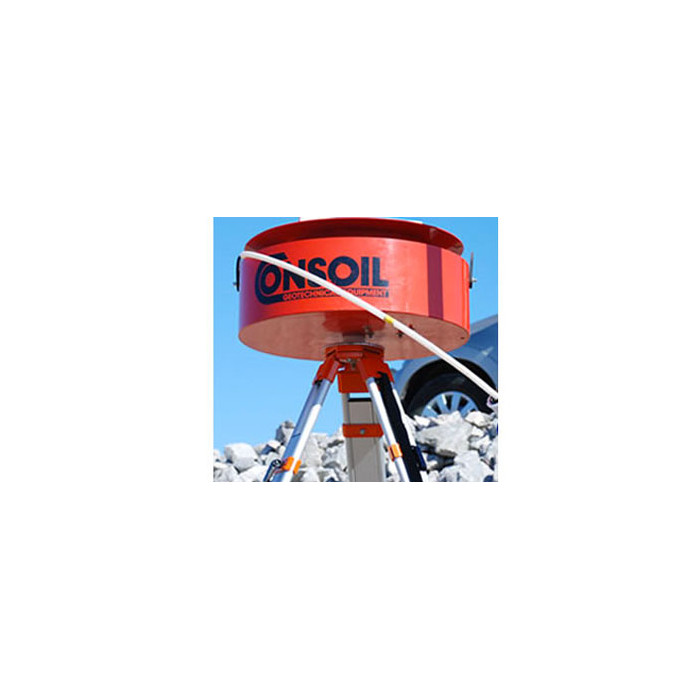

  • Bobine de câble est monté horizontalement sur le trépied

Lors de l’utilisation la sonde et le tube rempli de liquide sont reliés à l’enrouleur de câble, la sonde est positionnée à différentes distances du bout du câble enterrée où les mesures sont requises.
Les lectures faites correspondent aux différences de dénivellés entre la sonde et la valeur de référence sur l’enrouleur de câble. Ensuite de manière manuelle ou automatiques, ces valeurs sont enregistrées pour calculer les valeurs profilométriques.

5 versions suivantes sont proposées avec enregistreur de données inclus et en fonction des longueurs de câble suivantes :

  • C2 : câble de 50 m
  • C3 : câble de 100 m
  • C4 : câble de 150 m
  • C5 : câble de 300 m
  • C6 : câble de 300 m pour tige de forage avec diam. externe de 27 mm et tube très rigide

Applications types :

  • Génie civil et bâtiment
