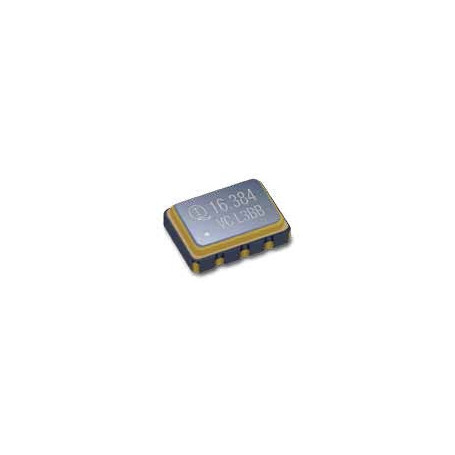

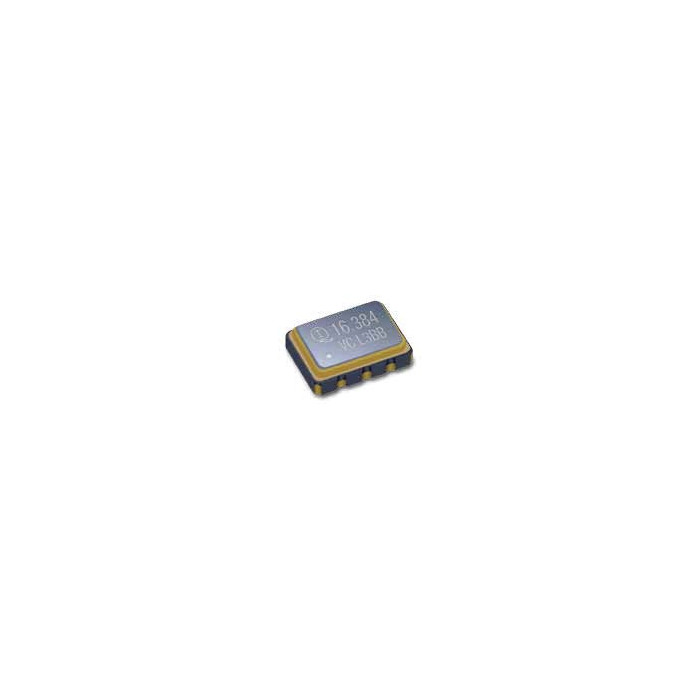

Oscillateurs à cristaux de quartz commandés par tension, CMS : VC620-E/F Agrandir l'image

Oscillateurs à cristaux de quartz commandés par tension, CMS : VC620-E/F | INTERQUIP ELECTRONICS

Fréquence de 10 à 800 MHz

Plus de détails

Téléchargement

Documentation VC620-E/F

Téléchargez ce fichier (443.97k)

Description

Caractéristiques :

  • Taille compacte
  • Fin
  • Assemblage Pick and Place
  • Emballage soudé de haute fiabilité

Spécifications :

Series VC620-E Series  VC620-F Series
Output waveform LVPECL  LVDS
Frequency Range 10MHz ~ 800MHz
Supply Voltage Range (Vdd)   3.3V
Overall Frequency Stability with refer to 25 °C ±25ppm,±30ppm,±50ppm
Operating Temperature Range -20°C ~ +70°C , -40°C ~ +85°C
Current Consumption (Idd) 100 mA Max.
Rise & Fall Time  1.5ns Max.
Output Symmetry  45% ~ 55%
Output Voltage VOH Vdd - 1.025V Min. 1.40Vîyp.
Output Voltage VOL Vdd - 1.620V Max. 1.10Vîyp.
Output Load  1.6V±1.35V
Control Voltage Range 50ppm Min.
Absolute Pulling Range  50ohm  100ohm
Modulation Bandwidth (BW) 5KHz Min.
Start-up Time 10ms Max.
Storage Temperature Range -55°C ~ +125°C
