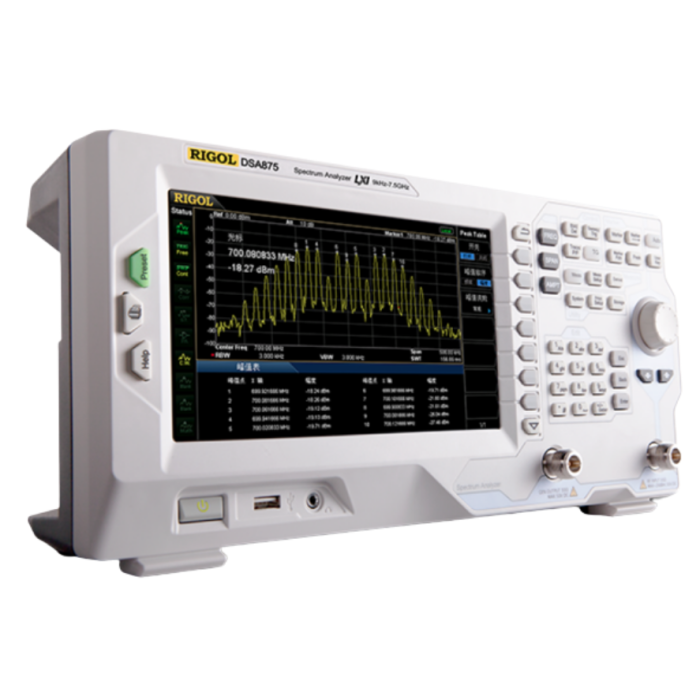

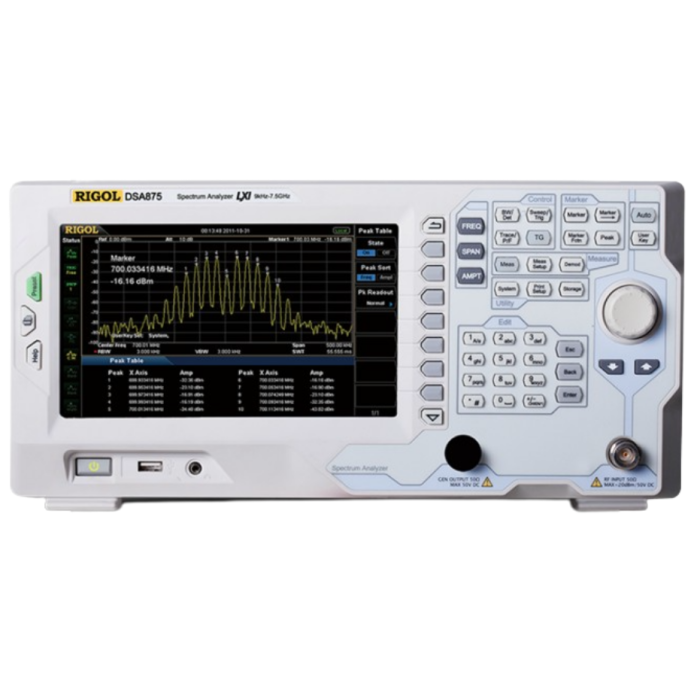

Analyseur de Spectre (9kHz - 7,5GHz) : DSA800 | Rigol

Série d'analyseur de spectre avec plusieurs options disponibles comme un préamplificateur diminuant son DANL, ou encore le logiciel UltraSpectrum permettant d'afficher sur un écran des diagrammes de spectre de cascade facilitant l'identification des bandes de fréquences où il y a des problèmes.

Plus de détails

Téléchargement

Description

La série DSA800 comprend des analyseurs de spectre performants à un prix abordable. Ils sont disponibles en différents modèles avec des plages de fréquences de 1,5 GHz à 7,5 GHz et disposent de diverses fonctionnalités et options, telles que générateurs de poursuite, préamplificateur, des capacités de mesure EMI et VSWR.

Caractéristiques principales :

  • RBW jusqu'à 10Hz
    Le DSA800 offre une Résolution de Bande Passante (RBW) jusqu'à10 Hz, ce qui permet de distinguer précisément les signaux adjacents d'amplitude égale et d'améliorer l'identifications des signaux.
  • Niveau Moyen de Bruit Affiché (DANL) inférieur à -161dBm avec Préampli (option)
    Le DSA800 dispose d'un préamplificateur en option qui peut abaisser son DANL jusqu'à -161 dBm. Cela signifie qu'il peut détecter des signaux de très faible niveau avec une grande précision et une grande sensibilité, ce qui facilite la détection et l'identification des sources d'interférences.
  • Logiciel et Filtres de Pré-Test EMI

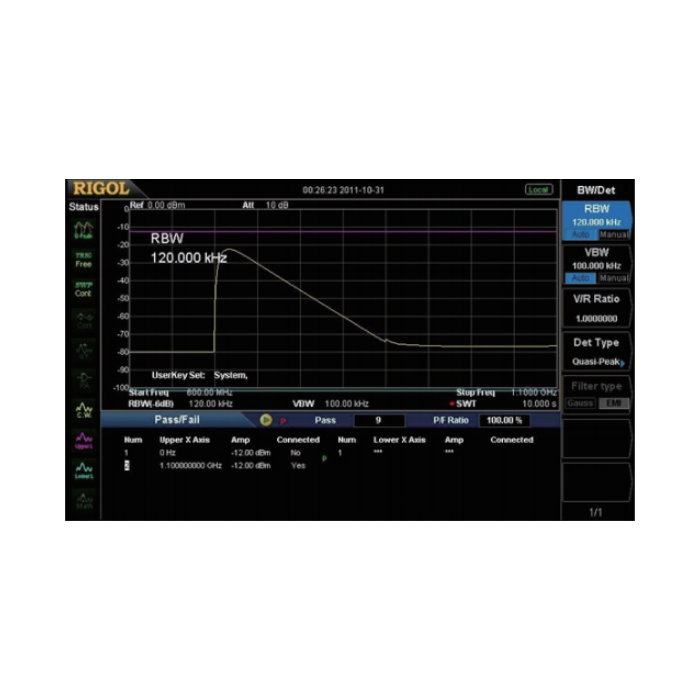

    Le filtre EMI (6 dB) et les détecteurs de quasi-crête rendent le pré-test/diagnostic EMI plus précis. Le logiciel S1210 est un logiciel complet EMI avec génération de rapports.
  • Générateur de Poursuite et Fonction VSWR
    Série DSA800 peut faire des mesures VSWR , avec le générateur de poursuite inclut dans le modèle "-TG", et avec le pont VSWR.
  • Logiciel UltraSpectrum
    Le logiciel UltraSpectrum est un logiciel optionnel qui peut être utilisé avec le DSA800. Il permet de contrôler l'analyseur de spectre et offre également des fonctions d'affichage et d'analyse puissantes telles que des diagrammes de spectre et de cascade. Le logiciel permet l'affichage de ces diagrammes pour visualiser et analyser des signaux RF.

Spécifications :

Modèle Gamme de
Fréquences
RBW Bruit de Phase DANL Générateur de
Poursuite
Démodulation
ASK/FSK
VSWR EMI
DSA875 9kHz-7,5GHz 10Hz-1MHz  -98dBc/Hz@10kHz  -161dBm - Option  - Option
DSA875-TG 9kHz-7,5GHz 10Hz-1MHz  -98dBc/Hz@10kHz  -161dBm Oui Option Option Option
DSA832 9kHz-3,2GHz 10Hz-1MHz  -98dBc/Hz@10kHz  -161dBm - Option  - Option
DSA832-TG 9kHz-3,2GHz 10Hz-1MHz  -98dBc/Hz@10kHz  -161dBm Oui Option Option Option
DSA832E 9kHz-3,2GHz 10Hz-1MHz  -90dBc/Hz@10kHz  -161dBm - Option  - Option
DSA832E-TG 9kHz-3,2GHz 10Hz-1MHz  -90dBc/Hz@10kHz  -161dBm Oui Option Option Option
DSA815 9kHz-3GHz 10Hz-1MHz  -80dBc/Hz@10kHz  -155dBm -  -  - Option
DSA815-TG 9kHz-3GHz 10Hz-1MHz  -80dBc/Hz@10kHz  -155dBm Oui  - Option Option

Fiche technique (peut contenir des options)

Fonctions Analyseur de spectre temps réel
Gammes de fréquence 7,5 GHz, 3 GHz
Interface USB, LXI, LAN, GPIB

13 autres produits dans la même catégorie

Principales Caractéristiques (Peut contenir des options)

Fonctions Analyseur de spectre temps réel
Gammes de fréquence 7,5 GHz, 3 GHz
Interface LXI, LAN, GPIB, USB
