La série PE70 d’égaliseurs à pente négative couvre une gamme de fréquences de 0,5 GHz à 40 GHz et présente une réponse d'atténuation fixe qui diminue linéairement avec la fréquence.
Les égaliseurs à pente négative sont particulièrement utiles pour compenser la pente du gain dans les systèmes où de grandes quantités de câbles peuvent causer des pertes excessives à des fréquences plus élevées sur la bande de fonctionnement.

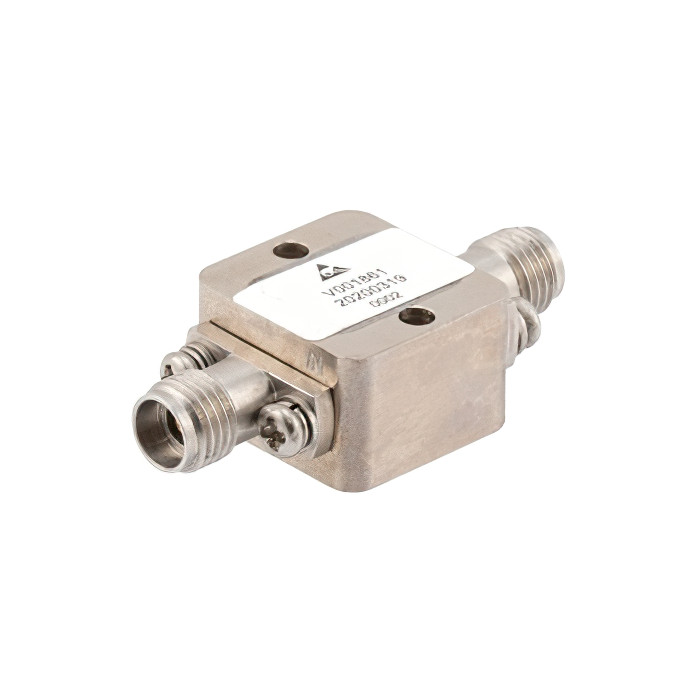

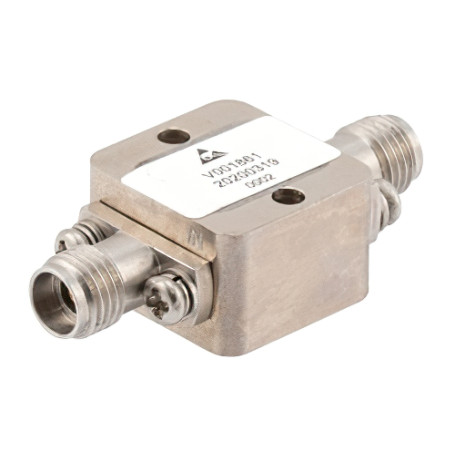

Le boîtier robuste et compact est équipé de connecteurs femelles SMA remplaçables, fonctionne dans une large plage de température de -55°C à +95°C, et répond aux exigences environnementales MIL-E-5400 et MIL-E-16400.
Références et spécifications :
Part Number | Type | Frequency, Min (GHz) | Frequency, Max (GHz) | Insertion Loss, Typ (dB) | Equalizing Value, Typ (dB) |
PE70A9035 | Negative Slope | 8 | 12 | 0.9 | 3 |
PE70A9006 | Positive Slope | 2 | 6 | 1 | 2 |
PE70A9023 | Negative Slope | 2 | 6 | 0.6 | 8 |
PE70A9025 | Negative Slope | 4 | 8 | 0.6 | 3 |
PE70A9030 | Negative Slope | 6 | 18 | 0.9 | 3 |
PE70A9011 | Positive Slope | 6 | 18 | 1.5 | 4 |
PE70A9028 | Negative Slope | 4 | 12 | 0.5 | 6 |
PE70A9018 | Positive Slope | 26.5 | 40 | 2.5 | 5 |
PE70A9031 | Negative Slope | 6 | 18 | 0.7 | 6 |
PE70A9009 | Positive Slope | 2 | 12 | 1.5 | 8 |
PE70A9010 | Positive Slope | 6 | 18 | 1.5 | 2 |
PE70A9014 | Positive Slope | 18 | 40 | 2 | 2 |
PE70A9029 | Negative Slope | 4 | 12 | 0.3 | 9 |
PE70A9036 | Negative Slope | 12 | 18 | 0.65 | 7 |
PE70A9027 | Negative Slope | 4 | 12 | 0.6 | 3 |
PE70A9037 | Negative Slope | 18 | 26.5 | 0.9 | 4 |
PE70A9000 | Positive Slope | 0.5 | 2 | 1.4 | 2 |
PE70A9038 | Negative Slope | 18 | 26.5 | 1.3 | 6 |
PE70A9007 | Positive Slope | 2 | 6 | 1.5 | 4 |
PE70A9002 | Positive Slope | 0.5 | 2 | 1.8 | 6 |
PE70A9021 | Negative Slope | 2 | 6 | 0.6 | 4 |
PE70A9022 | Negative Slope | 2 | 6 | 0.8 | 6 |
PE70A9019 | Negative Slope | 1 | 4 | 0.7 | 3 |
PE70A9024 | Negative Slope | 2 | 6 | 0.8 | 9 |
PE70A9005 | Positive Slope | 1 | 18 | 1.5 | 8 |
PE70A9015 | Positive Slope | 18 | 40 | 2 | 4 |
PE70A9004 | Positive Slope | 1 | 18 | 1 | 6 |
PE70A9032 | Negative Slope | 8 | 12 | 0.3 | 3 |
PE70A9008 | Positive Slope | 2 | 12 | 1.5 | 4 |
PE70A9003 | Positive Slope | 1 | 18 | 1 | 4 |
PE70A9017 | Positive Slope | 26.5 | 40 | 3 | 4 |
PE70A9012 | Positive Slope | 6 | 18 | 2 | 6 |
PE70A9020 | Negative Slope | 1 | 4 | 0.6 | 6 |
PE70A9033 | Negative Slope | 8 | 12 | 0.7 | 6 |
PE70A9016 | Positive Slope | 18 | 40 | 2 | 6 |
PE70A9034 | Negative Slope | 8 | 12 | 0.6 | 10 |
PE70A9026 | Negative Slope | 4 | 8 | 0.6 | 6 |
PE70A9001 | Positive Slope | 0.5 | 2 | 1 | 4 |
PE70A9013 | Positive Slope | 6 | 18 | 1.5 | 8 |
