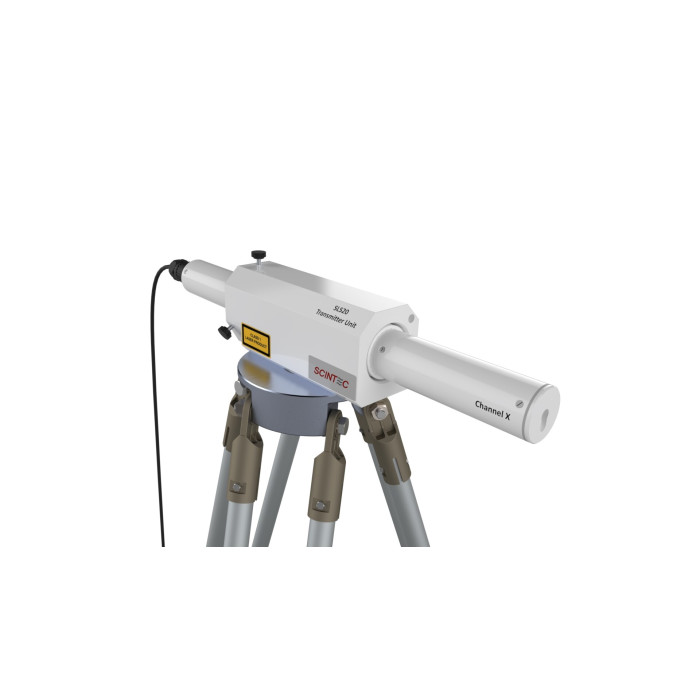

Scintillomètre laser : SLS20 | SCINTEC

Le scintillomètre SLS20 est un capteur unique qui peut mesurer les turbulences atmosphériques, les flux thermiques et de quantité en mouvement, les vents de travers uniquement par des moyens optiques.

Plus de détails

Téléchargement

Description

SCINTEC a créé en 1992 le premier scintillomètre du monde : le SLS20, nous vous en proposons aujourd’hui sa troisième génération !

La longueur de la voie de mesure entre le transmetteur et le receveur peut être réglée entre 50 et 100 m.
Combiné avec un radiomètre net, la série des scintillomètres SLS peut aussi déterminer l’évaporation ou l’évapotranspiration.
Les scintillomètre de la gamme SLS sont aussi appelés scintillomètre en échelle intérieure.

En mesurant le spectre de turbulence spatial, ils peuvent évaluer directement le taux de dissipation de l’énergie cinétique turbulente.

En appliquant la similarité Monin-Oboukhov, cela conduit directement au flux turbulents de chaleur et de quantité en mouvement sans avoir besoin d’effectuer des mesures complémentaires de vents ou de rugosité de surface.

La gamme de scintillomètres SLS st la seule permettant d’obtenir ce jeu complet de données uniquement par des mesures optiques :  la constante de fonction structure d’indice de réfraction Cn2 , la constate de fonction de structure de température CT2, le flux thermique turbulent, l’échelle interne de turbulence, le taux de dissipation d’énergie cinétique des vents de travers.

Enfin, en étant combiné à un radiomètre net, on détermine aussi l’évaporation ou l’évapotranspiration.

Tous les scintillomètres ES de la gamme SLS sont équipés de laser de classe 1 sans danger pour les yeux.

En option, on propose les accessoires suivants :

  • Alimentation pour gamme BLS450, BLS900 et  SLS

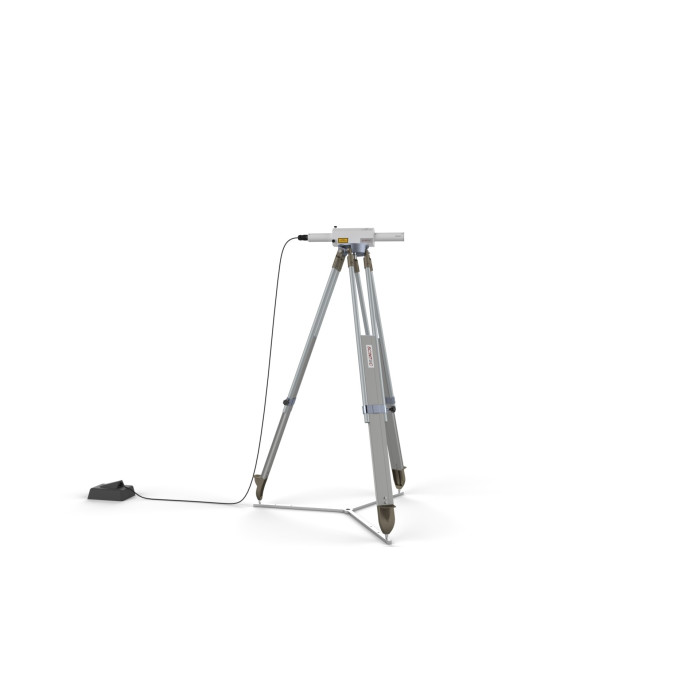

  • Trépied standard de hauteur 1,80 m
  • Haut trépied de hauteur 3,00 m
  • Vis de montage pour gamme BLS et SLS
  • Accessoire de mesures météo directes DMI-1 pour gamme BLS et SLS : capteur température, capteur pression barométrique, petite tour de montage et cables
  • Accessoire de mesures météo directes DMI-2 pour gamme SLS : 2 capteurs  température, capteur pression barométrique, petite tour de montage et cables
  • Extension de flux thermique en temps réel pour gamme SLS
  • Extension d’évapotranspiration en temps réel pour gamme SLS
  • Extension basique temps réel pour gamme SLS et BLS
  • Extension vent de travers SLSCW-1 pour gamme SLS

Caractéristiques techniques :

Optical wavelength 670 nm ± 10 nm (visible/red)
Mean output power 180 µW (laser safety class 1)
Beam divergence 3.5 x 3.5 mrad
Path length 50 - 250 m (others optional)
Integration time 1 s to 60 min
Supply voltage, power consumption 12 V, 20 W (for transmitter, receiver and SPU)
Data output Ethernet, RS-232 (6 GB storage)
Operating temperature -20°C to +50°C (-5°F to +120°F)
Dimensions and weight: Transmitter 52 x 11 x 11 cm / 3.0 kg
Dimensions and weight: Receiver 60 x 11 x 11 cm / 2.9 kg
Dimensions and weight: SPU 33 x 23 x 18 cm / 8.0 kg

Avantages :

  • Flux de quantités en mouvement et de chaleur obtenus uniquement par des moyens optiques
  • Utilisable en conditions météo stables et instables
  • Haute résolution temporelle
  • En option on propose la mesure de vents latéral
  • Installation et mise en route facile
  • Calibration par déplacement de faisceau
  • Technique de moyennage spatial
  • -Pas de distorsion du flux
  • Fenêtre chauffée
