Scintillometre à grande ouverture : BLS450 Neo | SCINTEC

Comme partie d’une station météo, il peut être aussi utilisé pour déterminer l’évo-transpiration sur des zones plus étendues.

Un scintillomètre va mesurer les turbulences entre un transmetteur optique et un récepteur.
Son principe de mesure est basé sur la modulation de lumière par les fluctuations d’index de réfraction atmosphérique dans l’air : son phénomène est appelé la scintillation et c’est pour cela que les étoiles scintillent pendant la nuit.

En comparaison des mesures conventionnelles de turbulence basés sur des capteurs à points : les scintillomètres vont rassembler des données spatiales représentatives avec un éparpillement statistique moindre et des temps de moyennage plus courts.

Avec un capteur a télécommande double, les scintillomètres permettent également un accès à terrains comme les forets ou les eaux sans avoir besoin d’installer des capteurs in-situ.

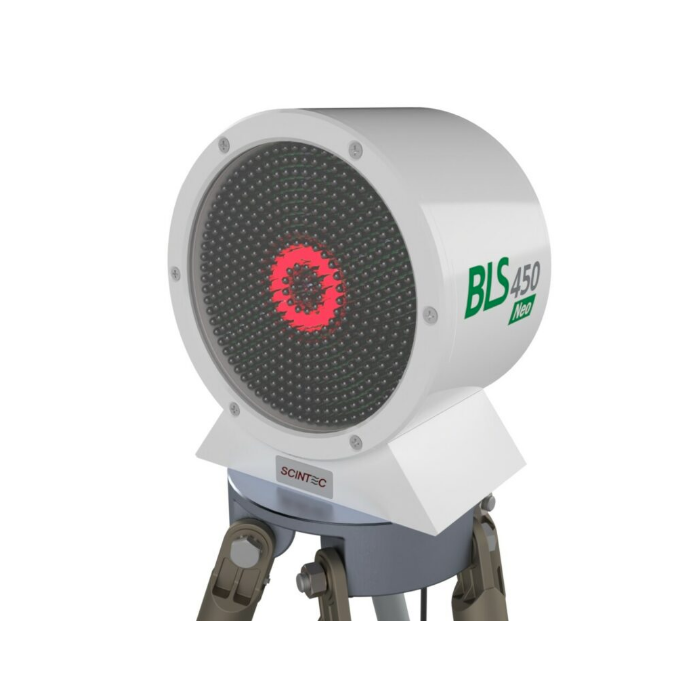

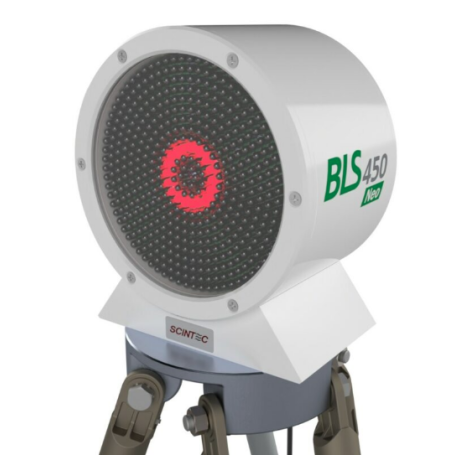

A la différence d’autres scintillomètres a grande ouverture, la gamme SCINTEC BLS utilise des faisceaux de LED qui produisent de larges angles d’émission.
Ces larges angles d’émission éliminent de manière virtuelle le besoin d’alignement du transmetteur et permettent d’obtenir des résultats bien plus précis.
De plus, cela facilite l’utilisation sur des tours qui sont souvent sujettes aux vibrations.

La version Neo (New emission option) opère sur une longueur d’onde de 850 nm et combine une consommation électrique significativement plus réduite et une durée de vie plus longue des LED ;

En option, on propose les accessoires suivants :

• Alimentation pour gamme BLS450, BLS900 et SLS

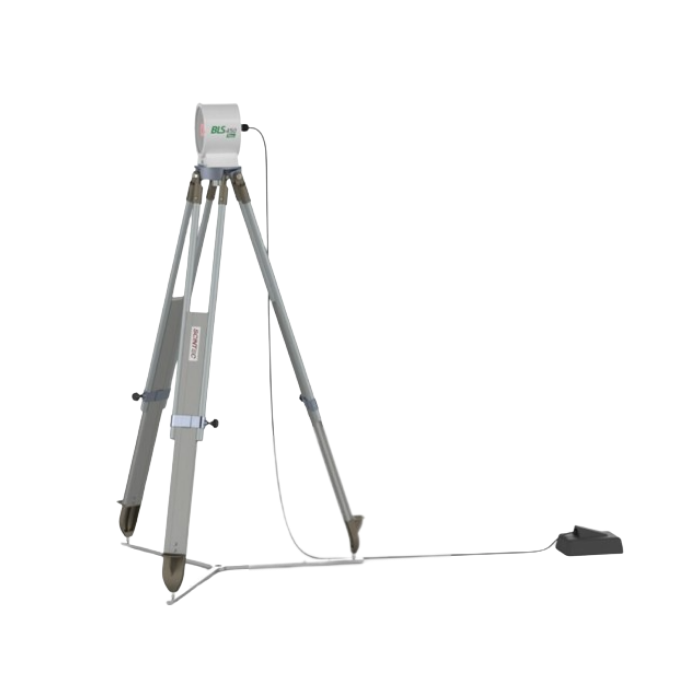

• Trépied standard de hauteur 1,80 m
• Haut trépied de hauteur 3,00 m
• Vis de montage pour gamme BLS et SLS
• Accessoire de mesures météo directes DMI-1 pour gamme BLS et SLS : capteur température, capteur pression barométrique, petite tour de montage et câbles
• Extension de flux thermique en temps réel pour gamme BLS
• Extension d’évapotranspiration en temps réel pour gamme BLS
• Extension basique temps réel pour gamme SLS et BLS

Caractéristiques techniques :

• No. of transmitting disks : 1 (horizontally spaced)
• No. of LEDs : 450 / 18 (infrared / visible)
• Optical output power : 8.5 W peak (at 850 nm wavelength)
• Transmitter divergence : 20° (full width at half maximum)
• Receiver field of view : 8 mrad (receiver alignment automatically monitored)
• Corrections for absorption fluctuations and outer scale effect : no
• Crosswind measurement capability : no
• Path length : 100 / 500 to 6000 m (with / without Path Reduction Aperture)
• Pulse repetition rate : 1, 5, 25 Hz, or continuous
• Integration time : 1 sec to 60 min
• Output ports : Ethernet, RS-232, analogue (ASCII)
• Data Storage Capacity : 6 GB
• Internal clock : date and time
• Operating voltage : 10 to 15 VDC (AC power supply available)

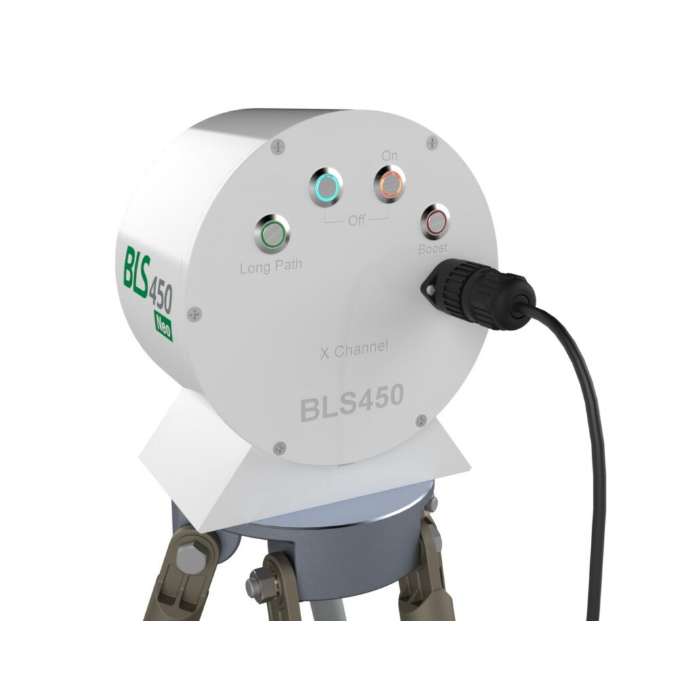

• Power consumption: Transmitter "Long Path", "Boost" : 10 W / 3 W / 1.6 W / 1.3 W (continuous mode / 25 Hz / 5 Hz / 1 Hz pulse repetition rate)
• Power consumption: Receiver SPU : 16 W
• Operating temperature : -35°C to +50°C (-30°F to +120°F)
• Dimensions and weight: Transmitter : 18 x 18 x 14 cm / 4.5 kg
• Dimensions and weight: Receiver : 61 x 32 x 16 cm / 7.6 kg
• Dimensions and weight: SPU : 33 x 23 x 18 cm / 8 kg

Avantages de la gamme BLS :

• Longueur de voie de mesure jusqu’à 6000 m
• Faisceau de LEDS facilite l’alignement du transmetteur
• Contrôleur d’alignement du récepteur intégré
• Faisceau de LED permet le montage sur tours même vibrantes
• Mesure les turbulences sur grandes échelles spatiales
• Unité de traitement du signal s’occupe de tous les calculs
• Capacité de stockage des données intégrée de 6 GO
• Contrôle à distance
• En option fenêtre infrarouge pour chauffage proposée
