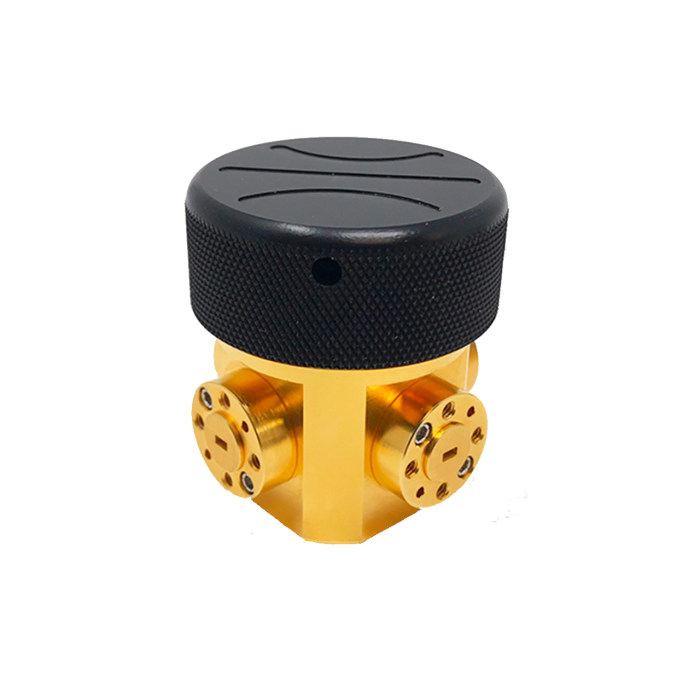

Commutateur manuel, guide d'ondes à quatre positions : Série 530 Agrandir l'image

Commutateur manuel, guide d'ondes à quatre positions : Série 530 | MI-WAVE

Les commutateurs manuels de la série 530 de Mi-Wave sont conçus pour être utilisés dans les bandes de fréquences d'ondes millimétriques standard de 8,4 à 325 GHz. Chaque unité fonctionnera sur toute la largeur de bande du guide d'ondes avec une perte d'insertion minimale, un ROS minimal et une...

Description

Les commutateurs manuels de la série 530 de Mi-Wave sont conçus pour être utilisés dans les bandes de fréquences d'ondes millimétriques standard de 8,4 à 325 GHz.

  • Chaque unité fonctionnera sur toute la largeur de bande du guide d'ondes avec une perte d'insertion minimale, un ROS minimal et une isolation maximale entre les sections de guide d'ondes couplées et non couplées.

Les commutateurs manuels à guide d'ondes de la série 530 sont utilisés pour les applications de commutation de transmission dans les systèmes à ondes millimétriques. Ces dispositifs polyvalents offrent une variété de combinaisons de commutation en utilisant trois canaux de guide d'ondes et trois positions.

Dans une application radar typique, un commutateur à trois positions peut être utilisé manuellement pour commuter l'un des deux émetteurs sur une antenne commune, tout en connectant simultanément l'autre émetteur à une terminaison appropriée.

  • Un commutateur manuel permet également de connecter alternativement une antenne d'essai et un klaxon standard à un équipement d'essai de mesure de gain.

Références et spécifications :

Model Band Frequency Low (GHz) Frequency High (GHz) Insertion Loss (dB) VSWR Isolation (dB) Power Handling (CW) RF Ports
530A/599 Ka-Band 26.5 40 0.3 1.15:1 60 100W WR-28 Waveguide UG-599/U Flange
530B/383 Q-Band 33 50 0.3 1.15:1 60 100W WR-22 Waveguide UG-383/U Flange
530U/382 U-Band 40 60 0.3 1.15:1 60 100W WR-22 Waveguide UG-383/U-M Flange
530V/385 V-Band 50 75 0.4 1.15:1 60 100W WR-15 Waveguide UG-385/U Flange
530E/387 E-Band 60 90 0.5 1.15:1 60 100W WR-12 Waveguide UG-387/U Flange
530W/387 W-Band 75 110 0.4 1.15:1 60 100W WR-10 Waveguide UG-387/U-M Flange
530F/387 F-Band 90 140 0.7 1.15:1 50 100W WR-8 Waveguide UG-387/U-M Flange
530D/387 D-Band 110 170 0.7 1.15:1 50 100W WR-06 Waveguide UG-387/U-M Flange
530G/387 G-Band 140 220 1 1.25:1 45 100W WR-5 Waveguide UG-387/U-M Flange
530H/387 H-Band 170 260 1 1.25:1 45 100W WR-04 Waveguide UG-387/U-M Flange
530J/387 J-Band 220 325 2 1.30:1 40 100W WR-3 Waveguide UG-387/U-M Flange
