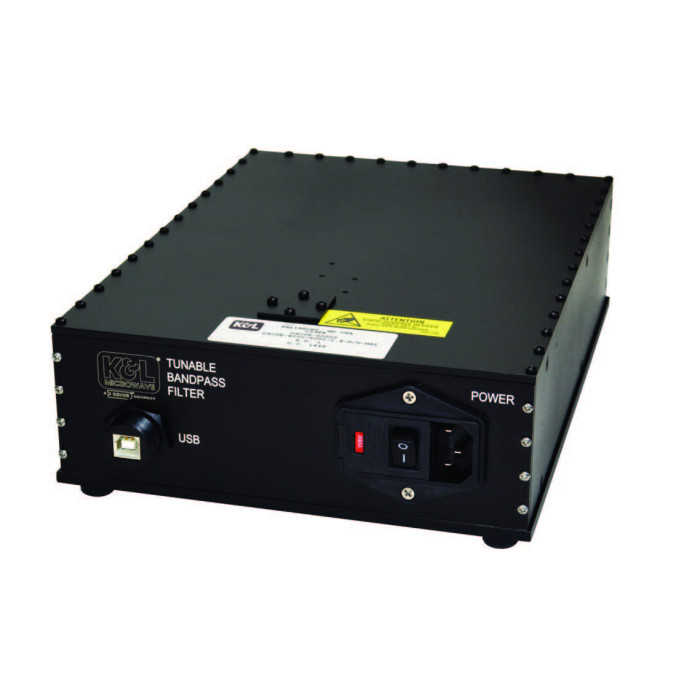

Passe-bande accordable à commande numérique et à haute sélectivité

Agrandir l'image

K&L Microwave

Filtre passe-bande accordable à commande numérique (500 - 6000 MHz), haute sélectivité | K&L Microwave

Découvrez le filtre passe-bande accordable à commande numérique idéal pour les applications telles que les installations automatisées de test et de mesure, dépannage des environnements de colocation et communications sans fil.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Téléchargement

Documentation passe-bande accordable

Téléchargez ce fichier (483.13k)

Description

Caractéristiques :

Contrôle numérique
Conception de cavité à haute performance
Plusieurs gammes d'accord disponibles
Options de 7 et 9 sections pour une sélectivité maximale Plusieurs tensions d'entraînement disponibles
Plusieurs options d'interface de contrôle disponibles

Applications :

Installations automatisées de test et de mesure
Dépannage des environnements de colocation
Communications sans fil

Références et spécifications :

K&L Model Bandpass	Frequency Range (MHz)	Insertion Loss at f0 (typical)	3 dB Bandwidth (nominal)	VSWR at f0 (typical)	30 dB to 3 dB Shape Factor (typical)	50 dB to 3 dB Shape Factor (typical)
D7BT-500/1000-4-N/N-GSI	500 - 1000	1.5	4%	1.7:1	1.6:1	2.2:1
D7BT-1000/2000-2-N/N-GSI	1000 - 2000	3.0	2%	1.7:1	1.6:1	2.2:1
D7CTB-2000/4000-1-N/N-GSI	2000 - 4000	3.0	1%	1.7:1	1.6:1	2.2:1
D7CTB-4000/6000-1-N/N-GSI	4000 - 6000	4.0	1%	1.7:1	1.6:1	2.2:1
D9BT-1000/2000-2-N/N-GSI	1000 - 2000	2.5	2%	2.0:1	1.4:1	1.7:1
D9CTB-2000/4000-2-N/N-GSI	2000 - 4000	2.5	2%	2.0:1	1.4:1	1.7:1
D9CTB-4000/6000-2-N/N-GSI	4000 - 6000	3.0	2%	2.0:1	1.4:1	1.7:1
Filter Type	Tunable Bandpass
Impedance	50 ohms
RF Connectors	Type N standard, SMA optional
Digital Interface	GPIB standard, RS-232, RS-422, USB optional
Power	110 VAC standard, 12 VDC, 24 VDC, 220 VAC optional
