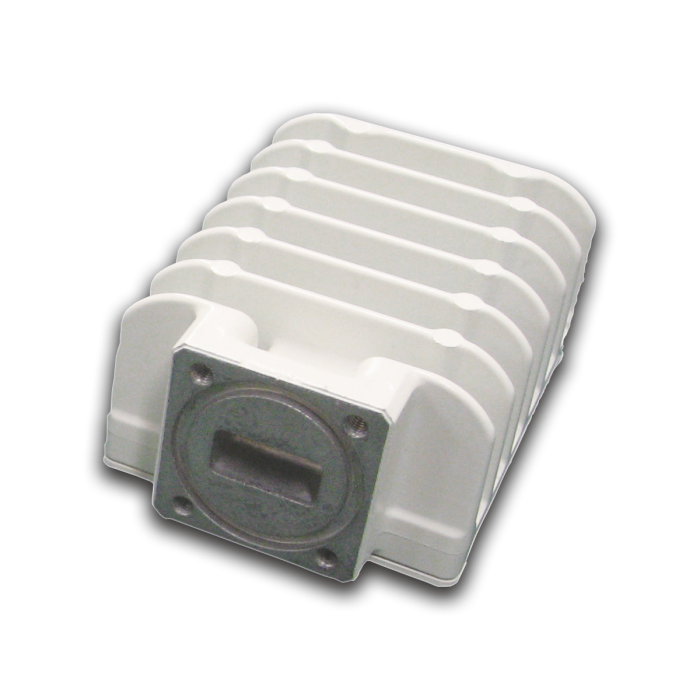

Convertisseur ascendant de bloc 2W en bande Ku inférieure : Série NJT8315 Agrandir l'image

BUC 2 W en bande Ku basse : Série NJT8315 | NJR (New Japan Radio)/ Nisshinbo Micro Devices Inc

Découvrez la série NJT8315 de convertisseur ascendant de bloc 2W en bande Ku inférieure.

Plus de détails

Téléchargement

Documentation Série NJT8315

Téléchargez ce fichier (1.42M)

Description

Caractéristiques :

  • Fréquence RF : 12,75 à 13,25 GHz
  • Fréquence FI : 950 à 1 450 MHz
  • Fréquence LO : 11,8 GHz
  • P1dB : +33 dBm min. sur la température
  • ACPR : -26 dBc @ Pout = +32 dBm
  • Consommation électrique : 18 W
  • Poids : 350 g
  • Conformité RoHS

Références :

Model No. RF Frequency Output Power IF Connector
NJT8315LN 12.75 to 13.25 GHz +33 dBm min. @ P1dB (2W) N-type (50Ω)
NJT8315LF F-type (75Ω)

Spécifications :

Items Parameters
RF Output Interface Waveguide, WR75 (with Groove)
IF Input Interface Coax. Connector, N-type Female (50 Ω)
Coax. Connector, F-type Female (75 Ω)
RF Frequency 12.75 to 13.25 GHz
IF Frequency 950 to 1,450 MHz
LO Frequency 11.8 GHz
P1dB Output Power +33 dBm min. over temperature (@ 1dB G.C.P.)
ACPR -26 dBc max. @ Pout = +32 dBm
Linear Gain 59 dB nom., 53 dB min.
Input Power Voltage Requirement +24 VDC (+12 to +30 VDC)
Power Consumption @ P1dB 18 W typ., 22 W max.
Operating Temperature Range -40 to +60 ℃
Waterproof / Dustproof (IP-code) IP67
Weight 350 g
Dimensions (L) 91.55 x (W) 68 x (H) 42.5 mm (w/o Interfaces & Screws)
