Testeur de tension de claquage : TOR-100 | GLOBECORE

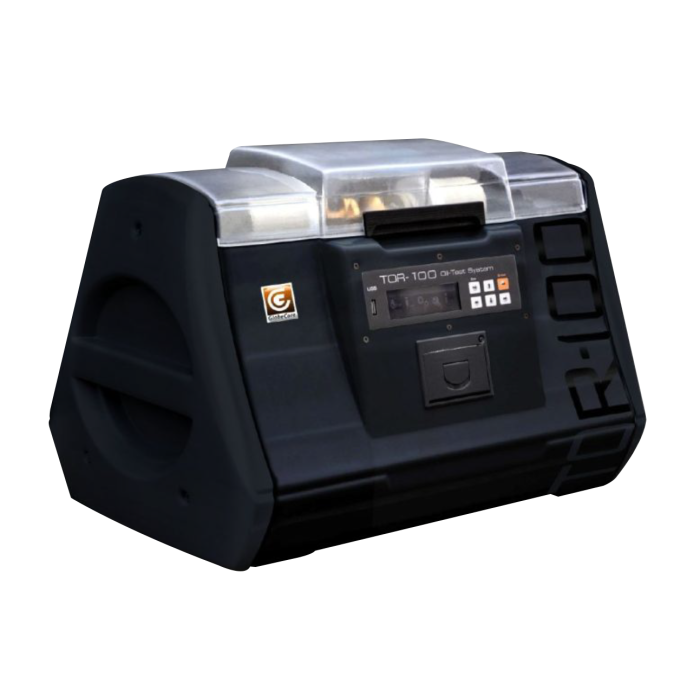

Le TOR-100 est un testeur de tension de claquage jusqu’à 100 kilovolts et ayant une très grande précision.

Plus de détails

Téléchargement

Description

Le TOR-100 est un testeur de tension de claquage jusqu’à 100 kilovolts et ayant une très grande précision. Il permet une déconnexion quasi instantanée (4 µs) de la tension de test quand un claquage se produit.  On peut le programmer pour effectuer une grande variété de procédures de mesures customisées et standard. Son interface est simple d’emploi et conviviale. Il intègre aussi la possibilité de sauvegarder les résultats mesurés sur un PC externe.

Cette unité est permet de déterminer la tension de claquage d’huile de transformateurs électriques et d’autres liquides diélectriques selon les normes suivantes :  ASTM D877A-87, ASTM D877B 87, ASTM D1816-12, ASTM D1816-84a, IEC 60156:2018, IEC 60156:1995, JIS

C2101-1999 50Hz, JIS C2101-1999 60Hz, GOST 6581-75, ASTM D877/D877M-19, AS1767 2.1, IRAM2341-72, VDE 0370 Part 5/96.

Un jeu d'électrodes est livré avec l'appareil. Il peut être de 3 types : champignon, sphérique ou plat (nous confirmer le type de jeu d’électrodes que vous voulez à la commande).

Il nécessite un échantillon d’huile de 500 Ml.
Il assure les 3 phases de mesure suivantes : réglage, claquage haute tension, mélange.
C’est le transformateur qui va générer une haute tension sur l’électrode.
L’humidité va affecter le résultat car moins il y a d’humidité, plus importante sera la valeur de  tension de claquage.
La différence principale entre le TOR-80 et le TOR-100 concerne la valeur maximale de test de tension de claquage qui est plus importante avec le TOR-100

 Caractéristiques techniques :

  • Valeur de tension en U de sortie max : 100 kV
  • Erreur de sortie U : +/- 1 %
  • Sortie Slew rate U : 0,5 – 10 kV/s
  • Temps de déconnection sortie U après claquage : 4 µS
  • Gamme de température de mesure : de -10 à 50 °C
  • Résolution de température : 1°C
  • Gamme d’humidité ambiante : 0-90 % HR sans condensation
  • Dimensions externes : 510 x 300 x 350 mm
  • Poids : 29,8 kg

Avantages :

  • Mesure précise et automatisée de la tension de claquage jusqu’à 100 kV
  • Arret quasi-instantané (en seulement 4 µs) du test de tension avant panne
  • Imprimante intégrée permettant une impression des mesures
  • Connecteur pour clé USB intégré permettant un enregistrement des données archivées pour les retransmettre ensuite sur PC externe
  • Facile et pratique à utiliser et à entretenir
