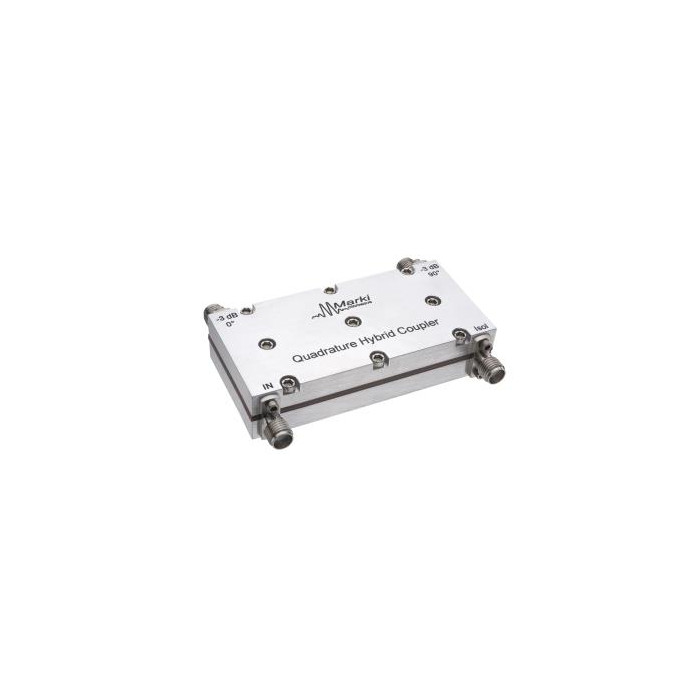

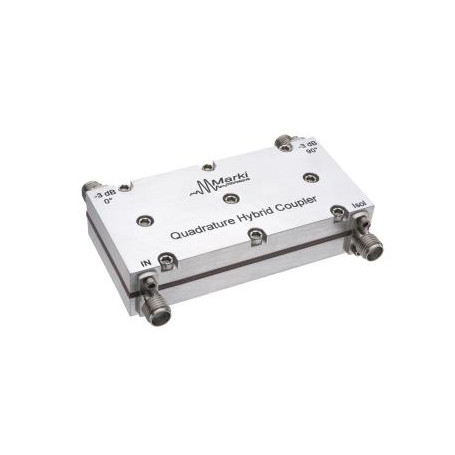

Coupleur hybride 90° connectorisé de 0,6 à 110 GHz : Séries QH, MQH, MQS | MARKI MICROWAVE

Nos références disposent de fréquences de 0.65 à 110 GHz, en module connectorisé

Plus de détails

Description

Un coupleur hybride se comporte comme un diviseur de puissance, fournissant une puissance égale entre l'entrée et la sortie tout en créant un déphasage à large bande de 90° entre les deux sorties.

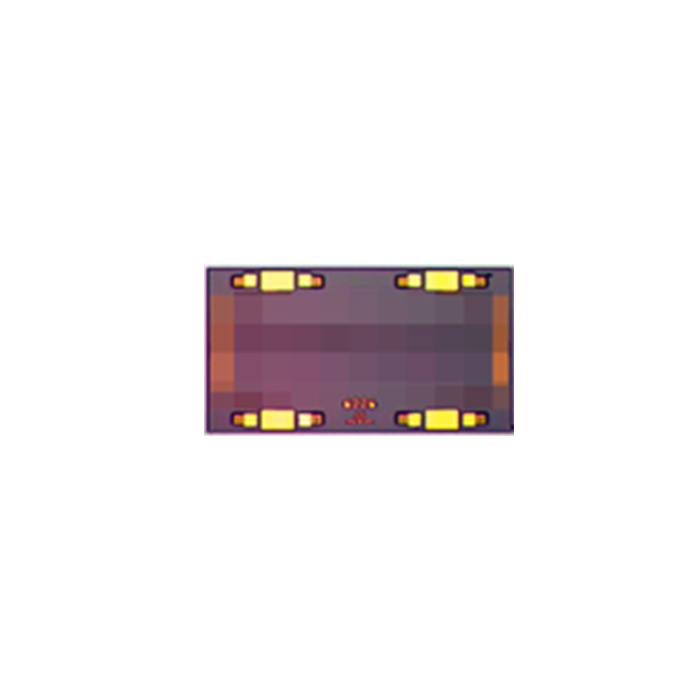

Nos hybrides en quadrature MQH et nos séparateurs en quadrature MQS sont des solutions MMIC qui offrent des performances élevées dans un format très réduit.

Model Frequency Band [GHz] Low Frequency Band [GHz] High Coupling [dB] Amplitude Balance [dB] Phase Balance [Degrees] Isolation [dB] S-Parameters RoHS
QH-0R71R3 0.65 1.3 3 ±0.3 ±3 16 QH-0R71R3 N
MQH-2R58R5 2.5 8.5 3 ±0.4 ±3 23 MQH-2R58R5UB Y
MQS-0209 2 9 3 ±0.5 ±3 16 MQS-0209CH
MQS-0209UB		 Y
MQH-3R510 3.5 10 3 ±0.4 ±1.5 25 MQH-3R510CH
MQH-3R510UB		 Y
QH-0R714 0.7 14.5 3 ±0.2 ±2 22 QH-0R714 Y
MQH-0517 5 17 3 ±0.5 ±6 23 MQH-0517CH
MQH-0517UB		 Y
QH-0R518 0.5 18 3 ±0.5 ±3 20 QH-0R518 Y
MQS-0218 2 18 3 ±1 ±3 17 MQS-0218CH
MQS-0218UA		 Y
MQS-0418 4 18 3 ±0.4 ±1.5 20 MQS-0418CH
MQS-0418UA		 Y
QH-0226 2 26.5 3 ±0.25 ±2 22 QH-0226 Y
QH-0440 4 40 3 ±0.40 ±5 18 QH-0440 Y
QH-0550 5 50 3 ±0.6 ±5 22 QH-0550 Y
QH-0867 8 67 3 ±0.6 ±6 18 QH-0867 Y
MQH-40110M2 40 110 3 ±1.0 ±5.0 18 MQH-40110M2 Y
