Description
Les SXRTO de la série 9400 du PicoScope constituent une nouvelle catégorie d'oscilloscopes qui combinent les avantages de l'échantillonnage en temps réel, de l'échantillonnage aléatoire en temps équivalent et d'une bande passante analogique élevée.

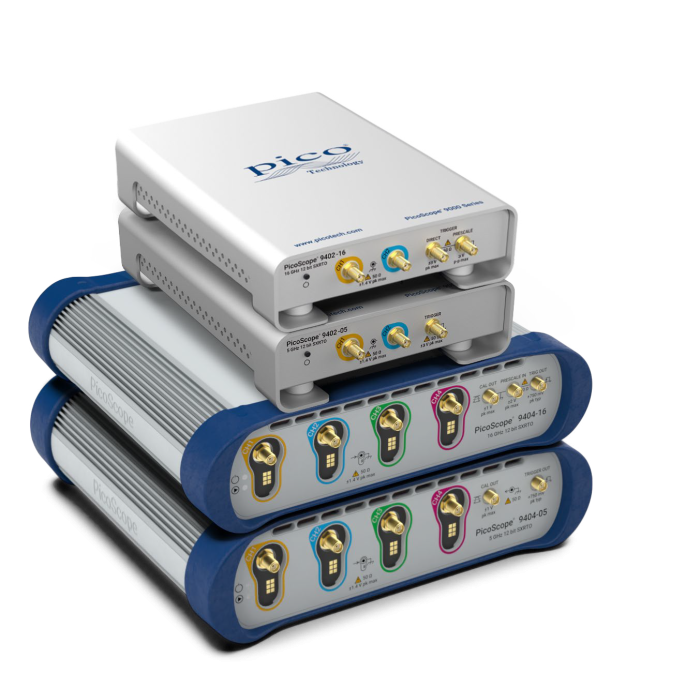

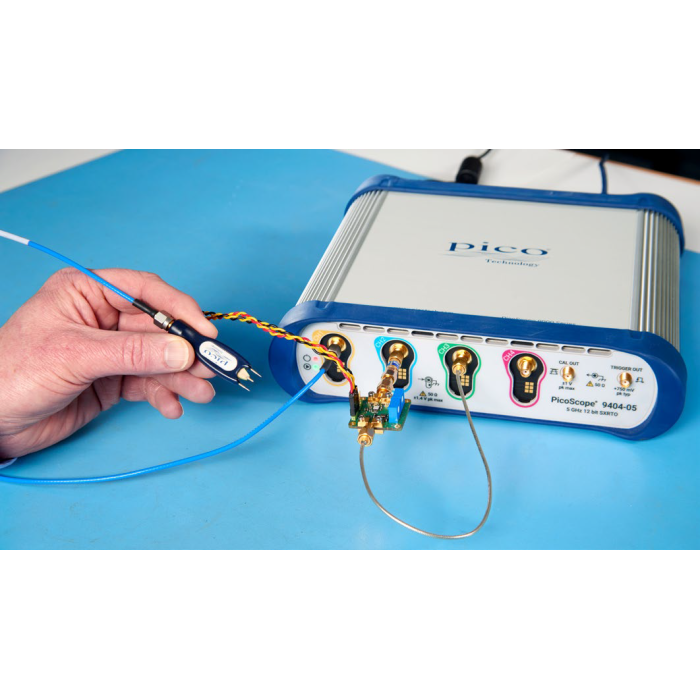

Les oscilloscopes en temps réel à extension d'échantillonneur (SXRTO) de la série PicoScope 9400 disposent de deux ou quatre canaux d'entrée 50 Ω à large bande passante, avec des résolutions de CAN, de synchronisation et d'affichage leaders sur le marché, pour mesurer et visualiser avec précision les signaux analogiques et de données à grande vitesse. Ils sont idéaux pour capturer des transitions d'impulsions et d'étapes jusqu'à 22 ps, des impulsions jusqu'à 100 ps, ainsi que des horloges et des yeux de données jusqu'à 8 Gb/s (avec récupération d'horloge en option).
Les SXRTO du PicoScope offrent un échantillonnage aléatoire qui permet d'analyser facilement les applications à large bande passante qui impliquent des signaux répétitifs ou des flux liés à l'horloge. Contrairement à d'autres méthodes d'échantillonnage, l'échantillonnage aléatoire permet de capturer des données avant le déclenchement et ne nécessite pas d'entrée d'horloge séparée.
Caractéristiques techniques :
- SXRTO (oscilloscope en temps réel étendu à l'échantillonneur)
- 9404A-25 : bande passante de 25 GHz, temps de transition de 14 ps et échantillonnage aléatoire en temps équivalent de 5 TS/s (résolution de 0,2 ps)
- 9404-16 et 9402-16 : bande passante de 16 GHz, temps de transition de 22 ps et échantillonnage aléatoire en temps équivalent de 2,5 TS/s (résolution de 0,4 ps)
- 9404-05 et 9402-05 : bande passante de 5 GHz, temps de transition de 70 ps et échantillonnage aléatoire à temps équivalent de 1 TS/s (résolution de 1 ps)
- Test d'impulsion, d'œil et de masque jusqu'à 45 ps et jusqu'à 11 Gb/s
- CAN 12 bits à 500 Méch/s
- Interface utilisateur Windows tactile intuitive et configurable
- Mesures intégrées complètes, zooms, masques de données et histogrammes
- Plage d'entrée pleine échelle de ±800 mV dans 50 Ω
- Gammes de gain numérique de 10 mV/div à 0,25 V/div
- Longueur de trace jusqu'à 250 kS, partagée entre les canaux
- Déclencheur de récupération d'horloge en option sur tous les modèles - 5 ou 8 Gb/s
- Sorties d'horloge et de données récupérées
