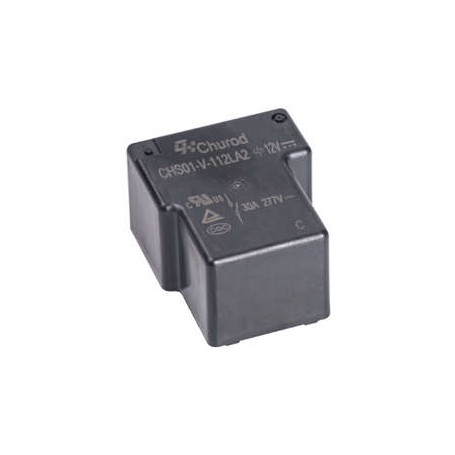

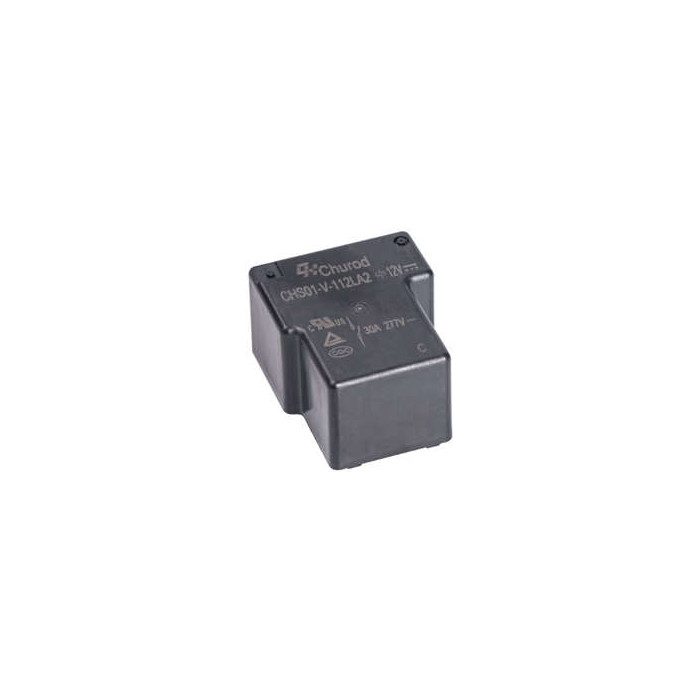

Relais de puissance miniature 30-60A : Série CHS-L

Agrandir l'image

CHUROD EUROPE

Relais de puissance miniature 30-60A : Série CHS-L | CHUROD EUROPE

Versions étanches au flux et au lavage disponibles

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Téléchargement

Documentation Série CHS-L

Téléchargez ce fichier (525.23k)

Description

Caractéristiques :

CHS01 : Dimensions extérieures (32.1mm×27.05mm×20.2mm)
CHS02 : Dimensions extérieures (32.5mm×27.3mm×19.9mm) 1 forme A ou 1 forme B et 1 forme C Conçu pour répondre aux exigences cULus, TUV, CQC
Versions étanches au flux et au lavage disponibles
Conformité RoHS REACH SvHC
Type sans halogène disponible
Type à fil incandescent disponible

Applications :

Appareils électroménagers
Fournisseur d'énergie
Contrôle industriel

Spécifications :

Operate voltage		75% of nominal voltage or less
Release voltage		5% of nominal voltage or more
Operate time (At nominal voltage)		15ms max.
Release time(At nominal voltage)		15ms max.
Insulation resistance		1,000 MΩ min. (at 500 VDC)
Dielectric strength	Between coil and contacts	2,500 VAC, 50/60 Hz for 1 min
	Between open contacts	1,500 VAC, 50/60 Hz for 1 min
Surge voltage between coil and contacts		6,000V(1.2/50us)
Vibration resistance	Destruction	10 to 55 Hz.,1.5mm double amplitude
	Malfunction	10 to 55 Hz.,1.5mm double amplitude
Shock resistance	Destruction	1,000m/S2(100G approximately)
	Malfunction	1,00m/S2(10G approximately)
Ambient temperature		-40~+85℃ (without icing or condensation)
Ambient humidity		20%~85% RH
Termination		PCB terminals
Enclosure (94V-0 Flammability Ratings)		V: Vented(Flux-tight, RTII)
		S: Sealed(Wash-tight, RTIII)
Unit Weight		Approx. 26g(CHS01), Approx. 32g(CHS02)
