Sonde de champ H 100 kHz à 50 MHz : LF-R 50 | LANGEREMV

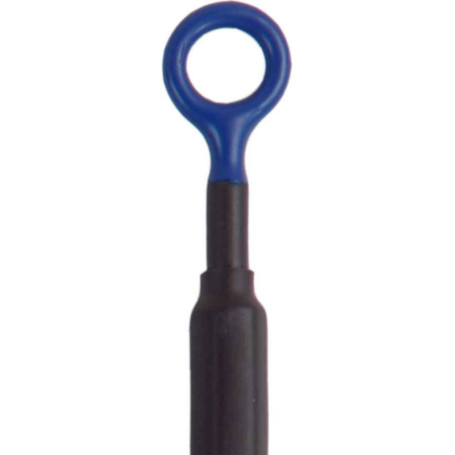

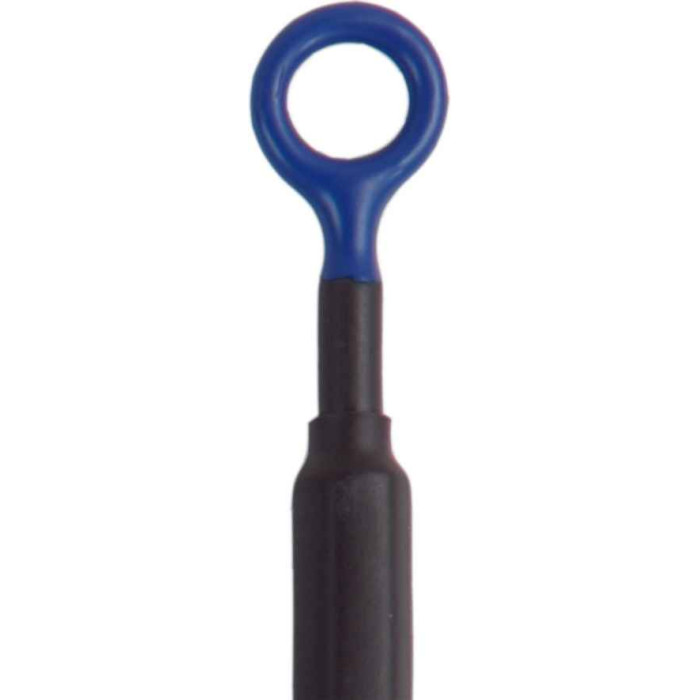

La sonde de champ H LF-R 50 est conçue pour mesurer des assemblages, des appareils ou des câbles à une distance allant jusqu'à 3 cm.

Plus de détails

Téléchargement

Description

La sonde de champ H LF-R 50 est conçue pour mesurer des assemblages, des appareils ou des câbles à une distance allant jusqu'à 3 cm. Cela permet de détecter des composants plus importants comme sources possibles d'interférences.

Le LF-R 50 est une sonde passive de champ proche.

En raison de son diamètre, de sa sensibilité et de sa résolution, le LF-R 50 fonctionne entre les gammes des sondes de champ proche LF-R 400 et LF-R 3.

La sonde de champ proche est petite et pratique. Elle est dotée d'une gaine d'atténuation du courant et est donc blindée électriquement. Elle peut être connectée à un analyseur de spectre ou à un oscilloscope avec une entrée de 50 Ω. La sonde de champ H n'a pas de résistance terminale interne de 50 Ω.

Caractéristiques techniques :

Gamme de fréquence 100 kHz à 50 MHz
Dimensions de la tête des sondes Ø ≈ 10 mm
Connecteur de sortie SMB, mâle, jack
Réponse en fréquence [dBµV] / [dBµA/m]

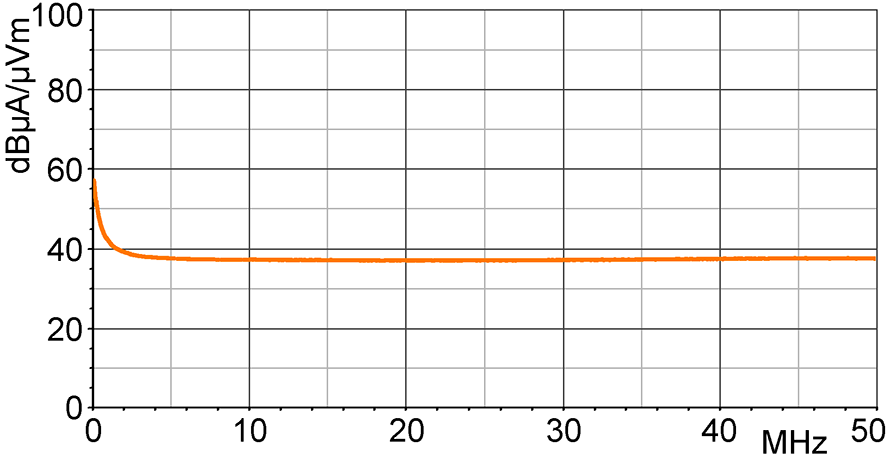

Courbe de correction du champ H [dBµA/m] / [dBµV]

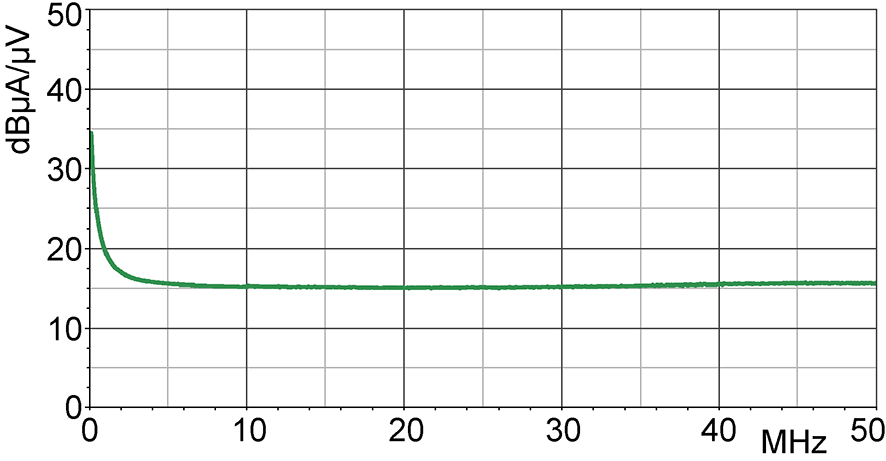

Courbe de correction du courant [dBµA] / [dBµV]

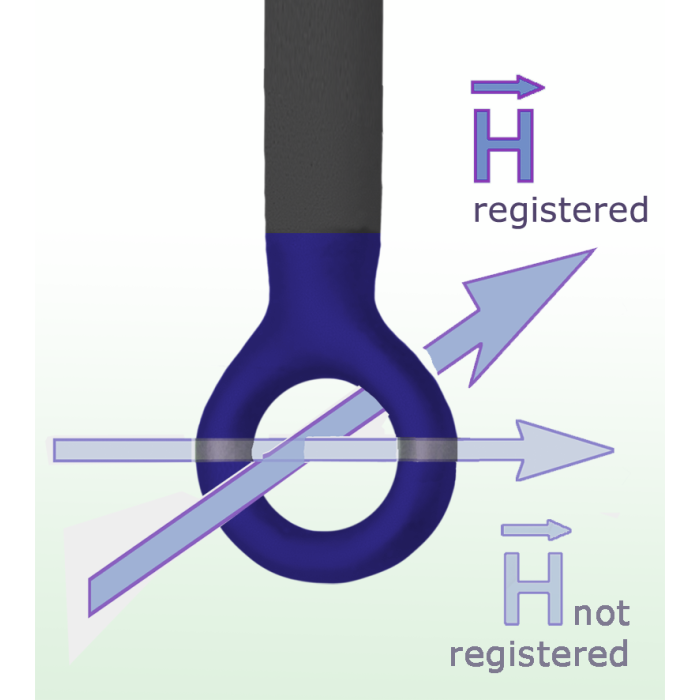

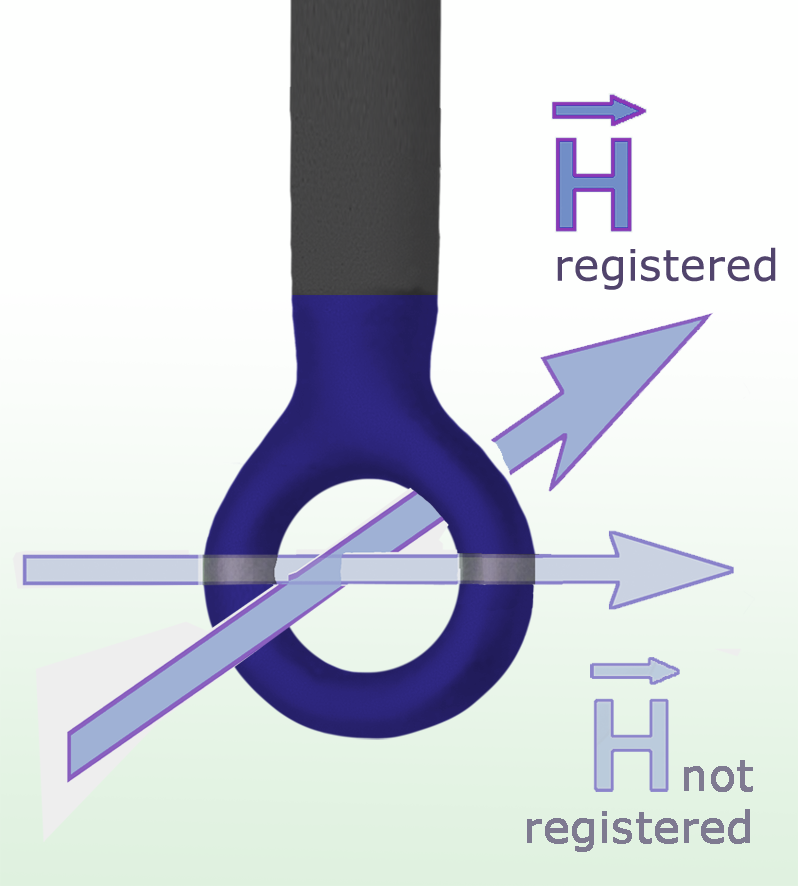

Principe de mesure
