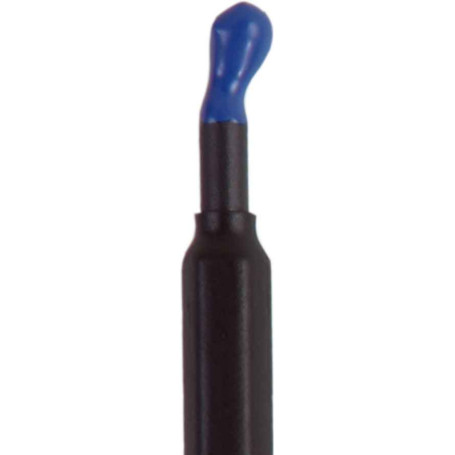

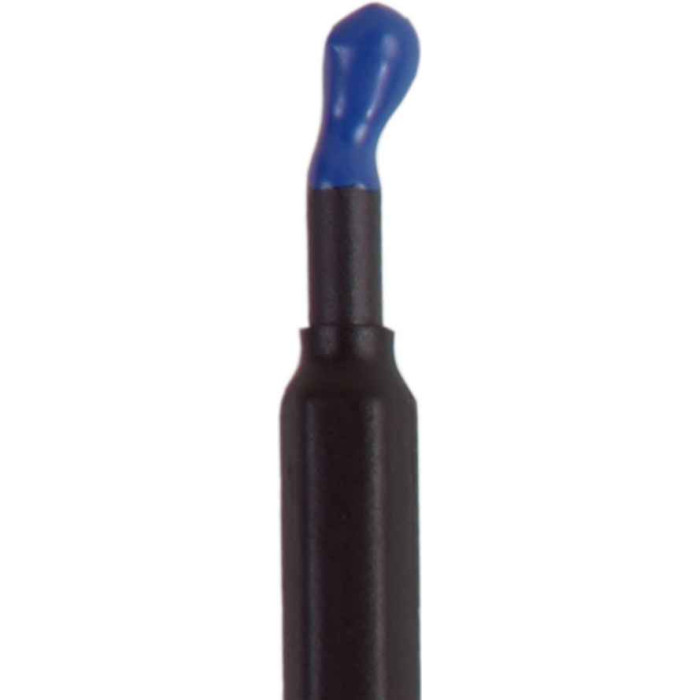

Sonde de champ H 100 kHz à 50 MHz : LF-U 5 | LANGEREMV

La sonde de champ H LF-U 5 est spécialement conçue pour détecter les champs magnétiques au niveau de larges chemins conducteurs, de câbles, de connecteurs, de composants électroniques, de câbles et de leurs connecteurs. La sonde fonctionne comme une pince de couplage.

Plus de détails

Téléchargement

Description

La sonde de champ H LF-U 5 est spécialement conçue pour détecter les champs magnétiques au niveau de larges chemins conducteurs, de câbles, de connecteurs, de composants électroniques, de câbles et de leurs connecteurs. La sonde fonctionne comme une pince de couplage.

La LF-U 5 est une sonde passive de champ proche. Pour effectuer une mesure, la face inférieure incurvée de la sonde est positionnée sur la surface des composants. Les lignes de champ provenant d'autres sources, qui pénètrent dans la sonde en ligne droite ou latéralement, sont également détectées.
La sonde de champ proche est petite et pratique. Elle est dotée d'une gaine d'atténuation du courant et est donc blindée électriquement. Elle peut être connectée à un analyseur de spectre ou à un oscilloscope avec une entrée de 50 Ω. La sonde de champ H n'a pas de résistance terminale interne de 50 Ω.

Caractéristiques techniques :

Gamme de fréquence  100 kHz à 50 MHz
Résolution  ≈ 5 mm
Dimension de la tête de sonde ≈ (6x6) mm
Connecteur SMB, mâle, jack
Poids 15 g

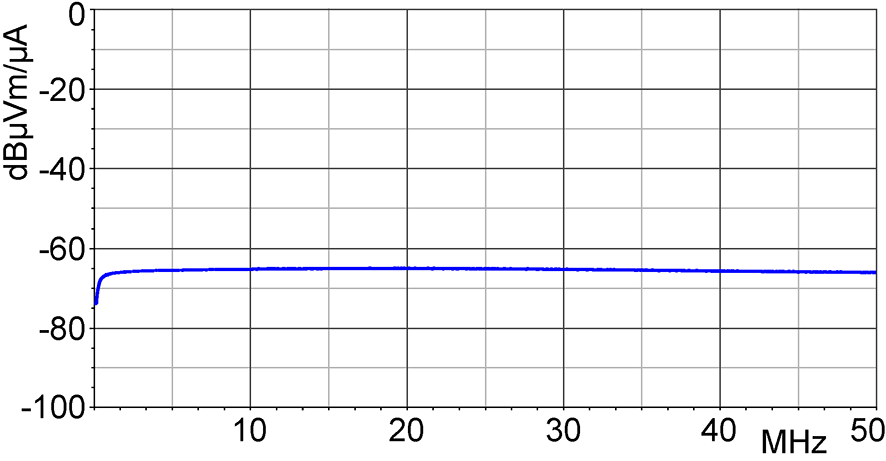

Réponse en fréquence [dBµV] / [dBµA/m]

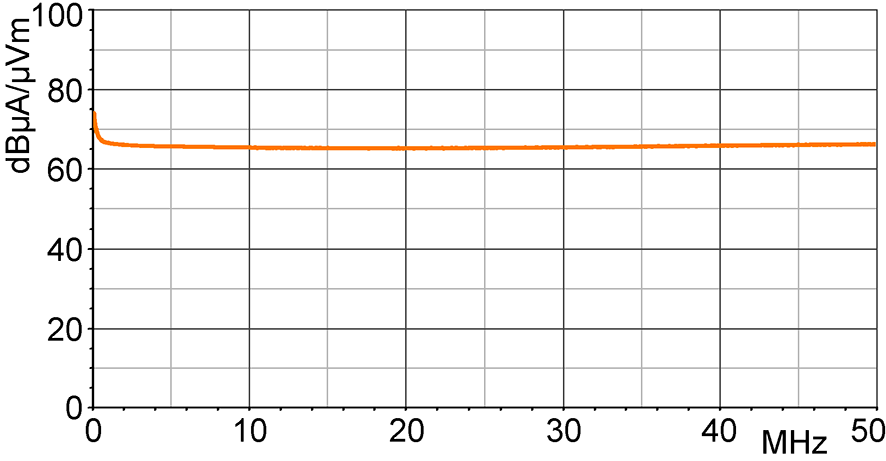

Courbe de correction du champ H [dBµA/m] / [dBµV]

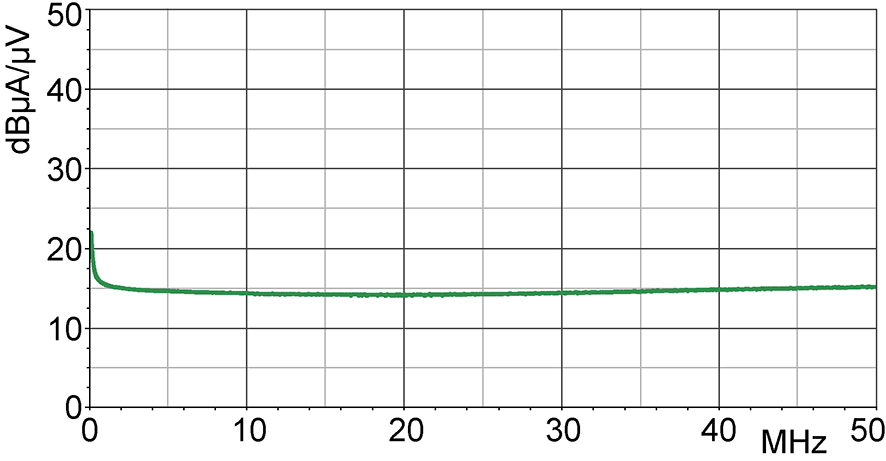

Courbe de correction du courant [dBµA] / [dBµV]

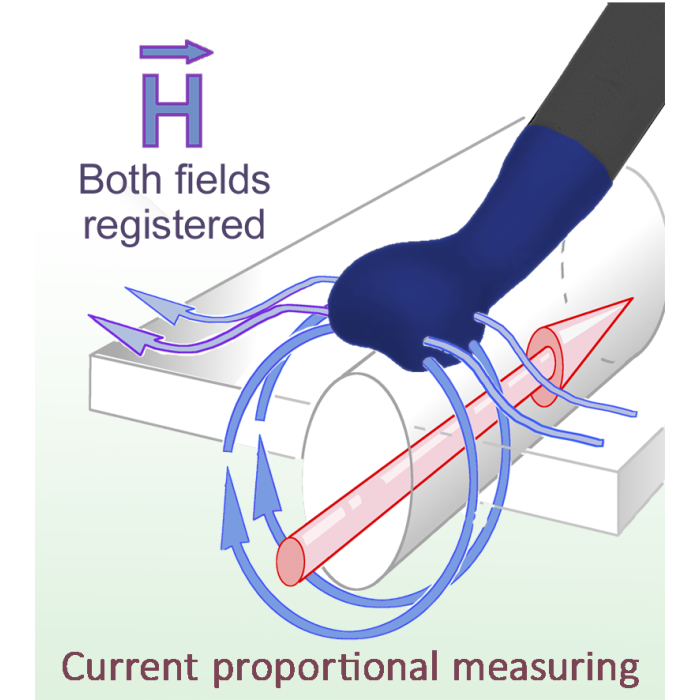

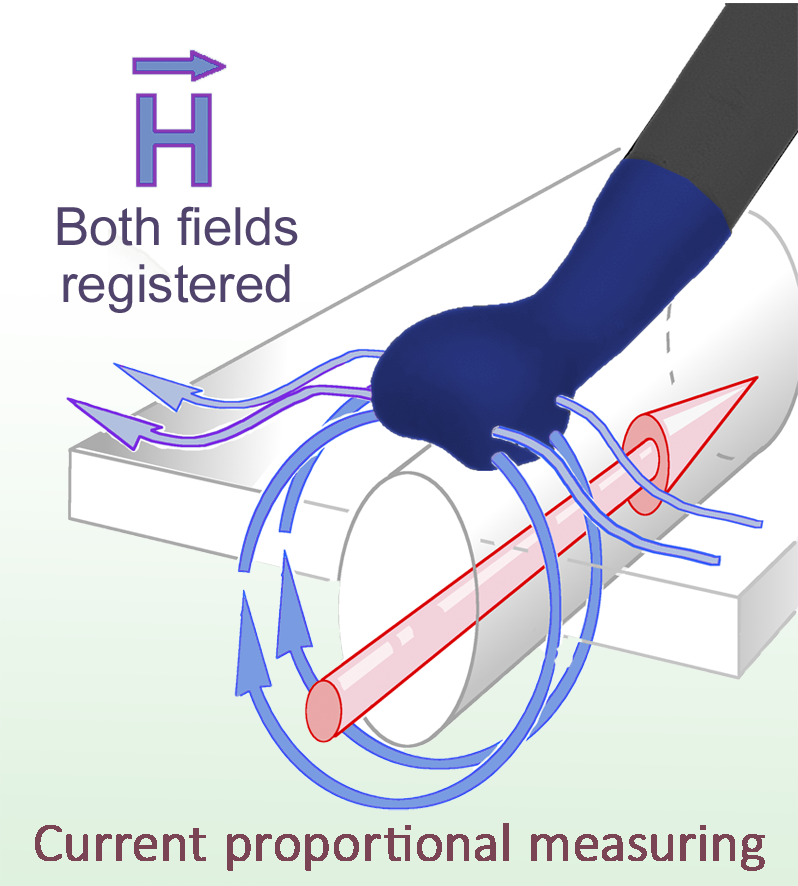

Principe de mesure
