Kit de sonde de champ proche 30 MHz à 3 GHz : RF3 | LANGEREMV

Le mini-set RF3 se compose de deux sondes passives de champ proche avec une résolution inférieure à 1 millimètre pour mesurer les champs magnétiques entre 30 MHz et 3 GHz sur les assemblages électroniques au cours de la phase de développement.

Plus de détails

Téléchargement

Description

Le mini-set RF3 se compose de deux sondes passives de champ proche avec une résolution inférieure à 1 millimètre pour mesurer les champs magnétiques entre 30 MHz et 3 GHz sur les assemblages électroniques au cours de la phase de développement.

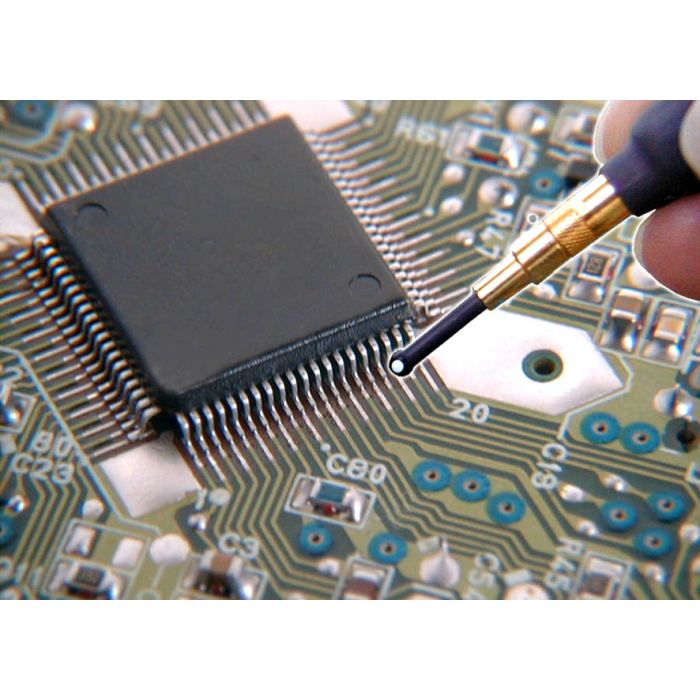

Les sondes sont dotées de têtes miniatures spéciales conçues pour des mesures détaillées du champ magnétique et des courants perturbateurs dans le domaine de la conception et des composants. L'orientation et la distribution du champ sur un assemblage électronique peuvent être détectées grâce au guidage spécial de la sonde de champ proche.

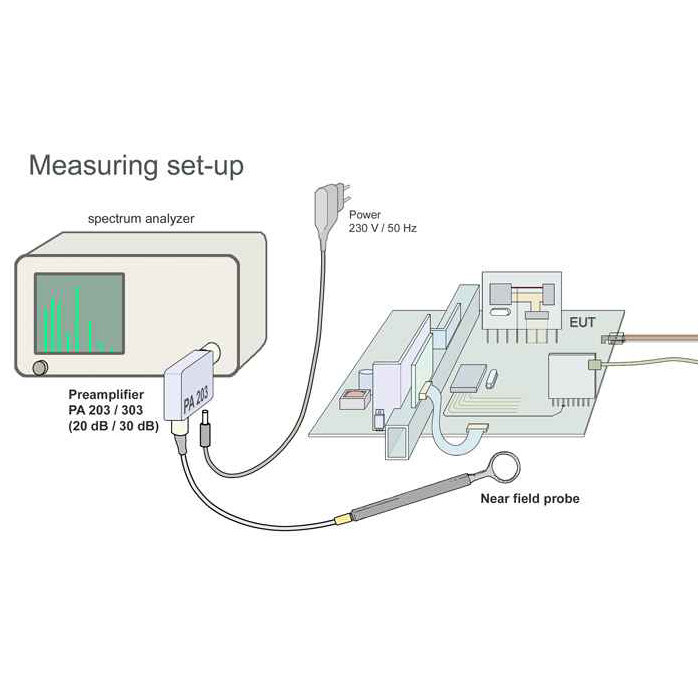

Les sondes de champ proche sont petites et maniables. Elles sont dotées d'une gaine d'atténuation du courant et sont donc blindées électriquement. Les sondes de champ proche peuvent être connectées à un analyseur de spectre ou à un oscilloscope avec une entrée de 50 Ω. Elles n'ont pas de résistance de terminaison interne.
Nous recommandons d'utiliser les sondes passives avec un préamplificateur de 20 dB ou 30 dB.

Caractéristiques techniques :

  • Gamme de fréquence : 30 MHz à 3 GHz
  • Connecteur : SMB, mâle, jack

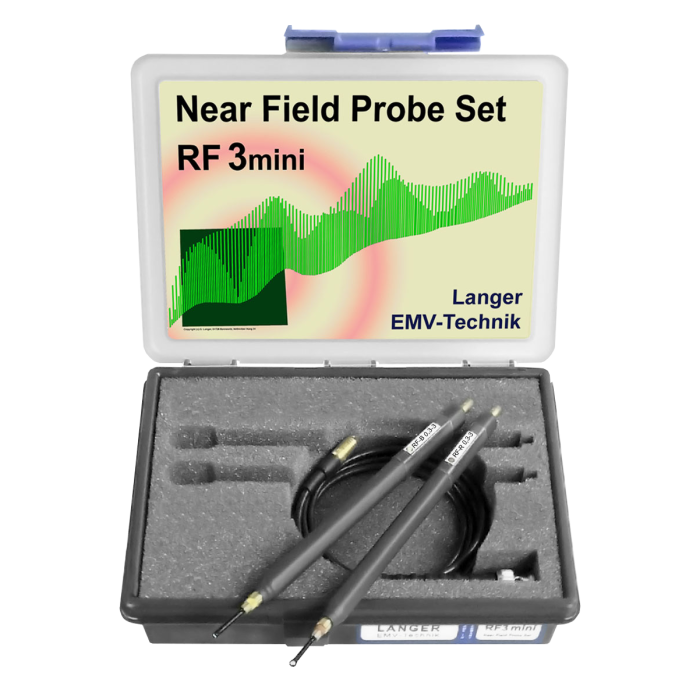

Livré avec :

  • 1x RF-B 0,3-3, H-Field Probe mini 30 MHz à 3 GHz
  • 1x RF-R 0.3-3, H-Field Probe mini 30 MHz à 3 GHz
  • 1x SMB-BNC 1 m, câble de mesure SMB-BNC
  • 1xCase 4, System Case Sondes de champ proche

Contacter un expert pour plus d'informations concernant le contenu du kit.
