Sonde de champ H 30 MHz à 3 GHz : RF-R 3-2 | LANGEREMV

La sonde de champ proche RF-R 3-2 est utilisée pour la mesure haute résolution des champs magnétiques RF directement sur un assemblage, par exemple autour des broches et des boîtiers de circuits intégrés, des chemins conducteurs, des condensateurs de découplage et des composants CEM.

Plus de détails

Téléchargement

Description

La sonde de champ proche RF-R 3-2 est utilisée pour la mesure haute résolution des champs magnétiques RF directement sur un assemblage, par exemple autour des broches et des boîtiers de circuits intégrés, des chemins conducteurs, des condensateurs de découplage et des composants CEM.

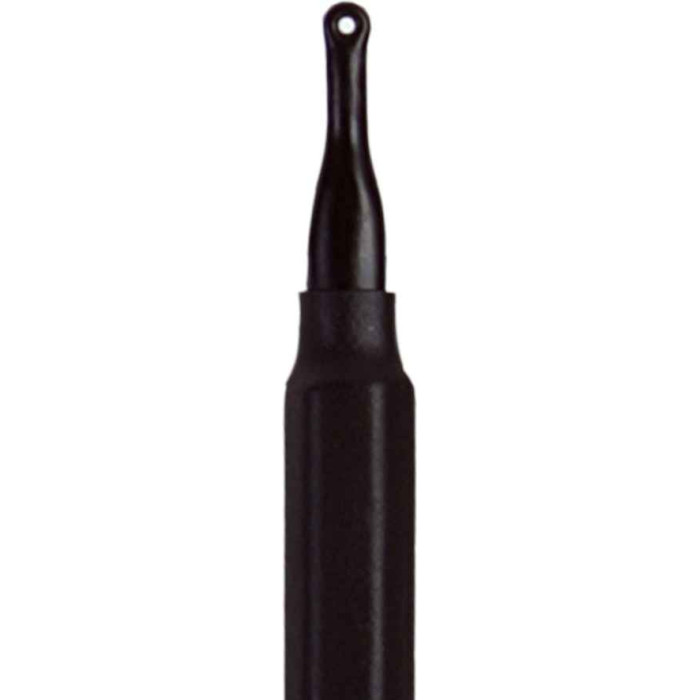

La sonde RF-R 3-2 est une sonde passive de champ proche.
Sa construction de base est identique à celle des sondes RF-R 50-1 et RF-R 500-1. Cependant, la résolution du RF-R 3-2 est beaucoup plus élevée. La sonde de champ H est conçue pour être utilisée très près des composants et là où l'intensité du champ magnétique est élevée. Elle n'est pas adaptée aux mesures à grande distance, qui peuvent être effectuées à l'aide des sondes RF-R 400-1 et RF-R 50-1. La sonde de champ proche est petite et pratique. Elle possède une gaine d'atténuation du courant et sa face supérieure est blindée électriquement. Elle peut être connectée à un analyseur de spectre ou à un oscilloscope avec une entrée de 50 Ω. La sonde de champ H n'a pas de résistance terminale interne de 50 Ω.

Caractéristiques techniques :

Gamme de fréquence 30 MHz à 3 GHz
Dimension de la tête de sonde ≈ 1 mm
Connecteur SMB, mâle, jack
Poids 15 g

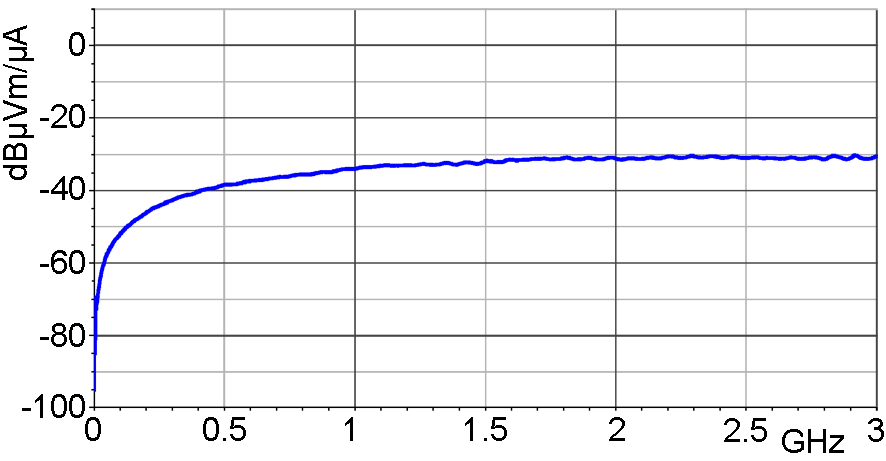

Réponse en fréquence [dBµV] / [dBµA/m]

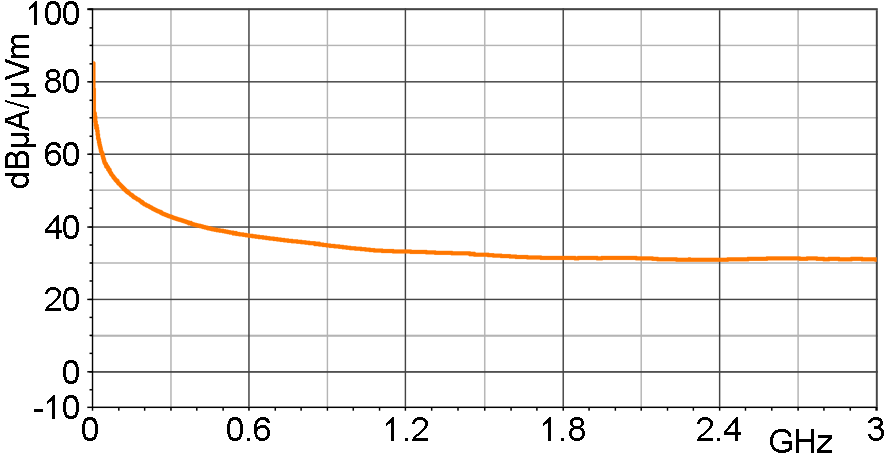

Courbe de correction du champ H [dBµA/m] / [dBµV]

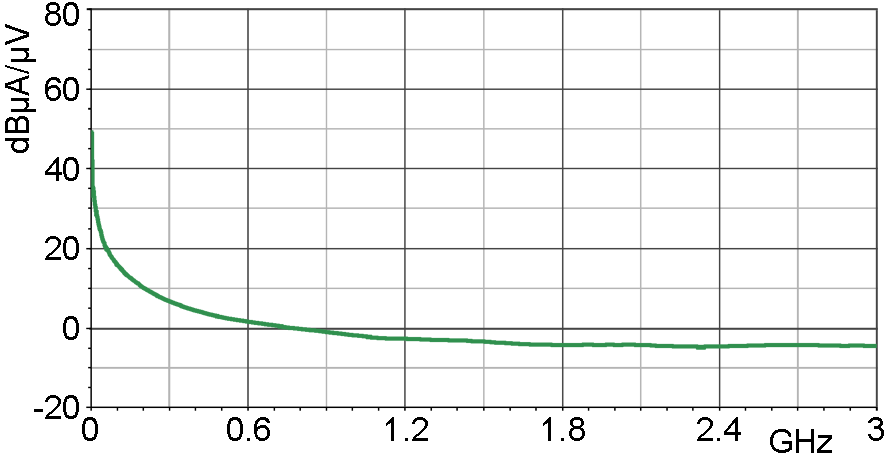

Courbe de correction du courant [dBµA] / [dBµV]

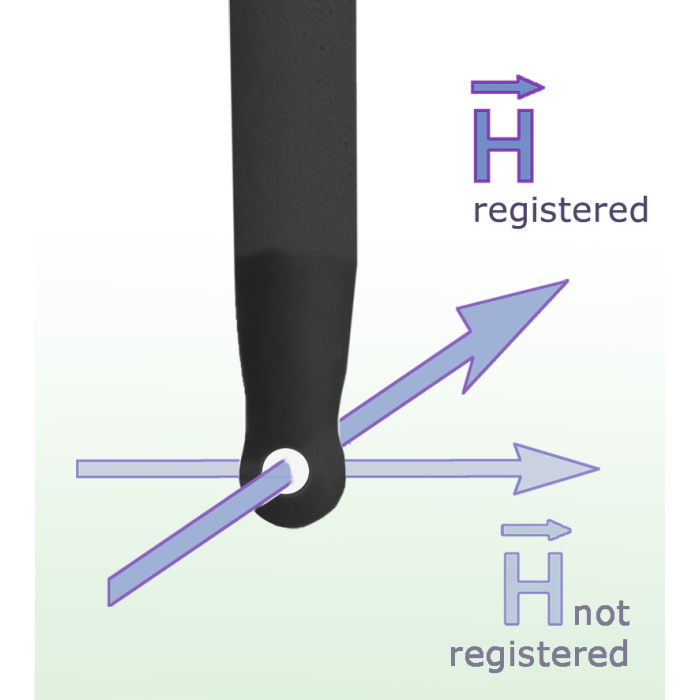

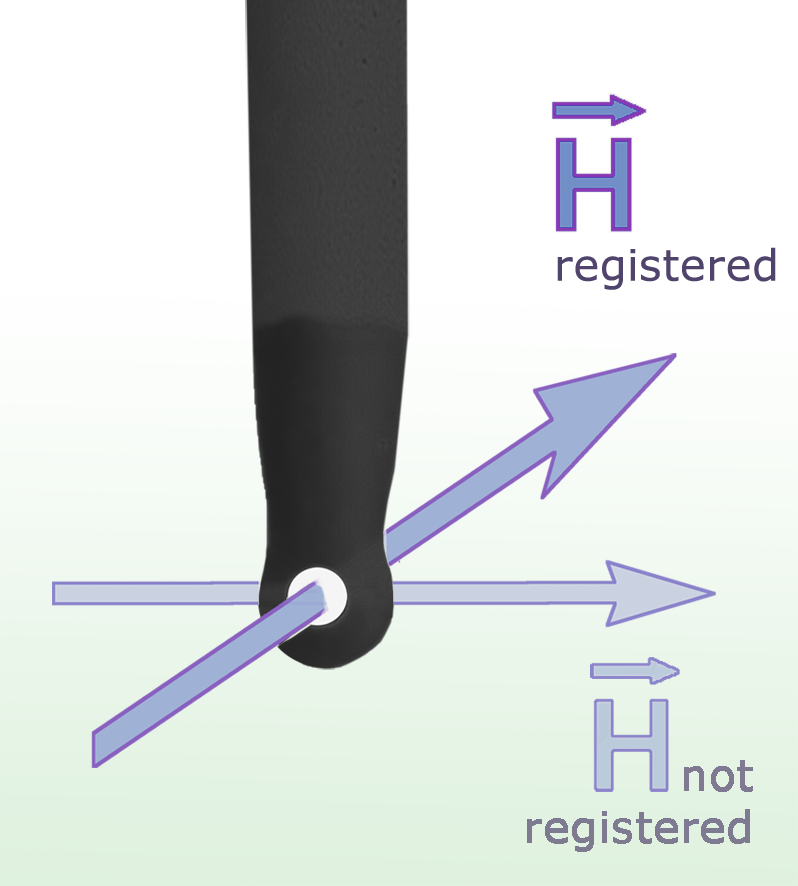

Principe de mesure
