Sonde de champ H 30 MHz à 3 GHz : RF-B 50-1 | LANGEREMV

La sonde de champ H RF-B 50-1 a été développée pour le scanner Langer et est utilisée pour la détection à très petite échelle des lignes de champ magnétique entrant orthogonalement dans la pointe de la sonde. En positionnant la tête de la sonde verticalement, la bobine de mesure touche...

Plus de détails

Téléchargement

Description

La sonde de champ H RF-B 50-1 a été développée pour le scanner Langer et est utilisée pour la détection à très petite échelle des lignes de champ magnétique entrant orthogonalement dans la pointe de la sonde. En positionnant la tête de la sonde verticalement, la bobine de mesure touche directement la surface du circuit imprimé.

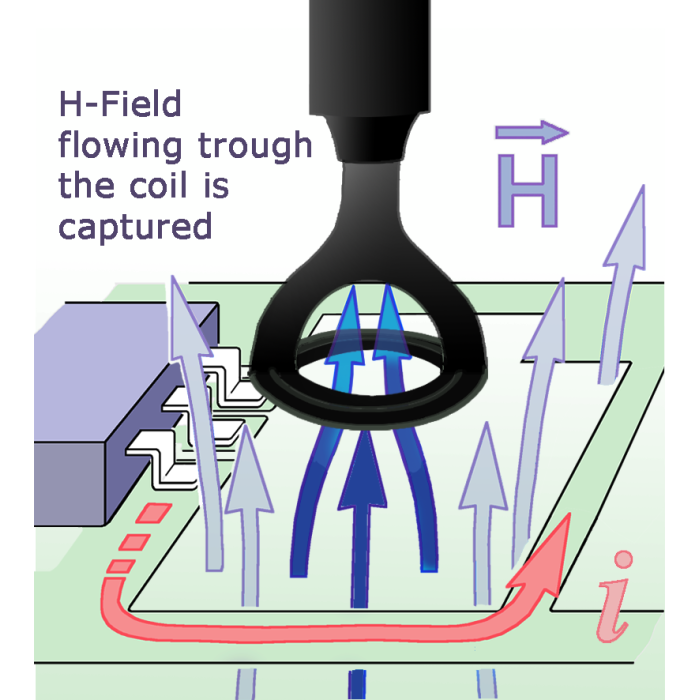

Le RF-B 50-1 est une sonde passive de champ proche qui détecte les lignes de champ magnétique émises par l'objet mesuré à 90°. Les lignes de champ magnétique qui pénètrent latéralement dans la sonde ne sont pas détectées.

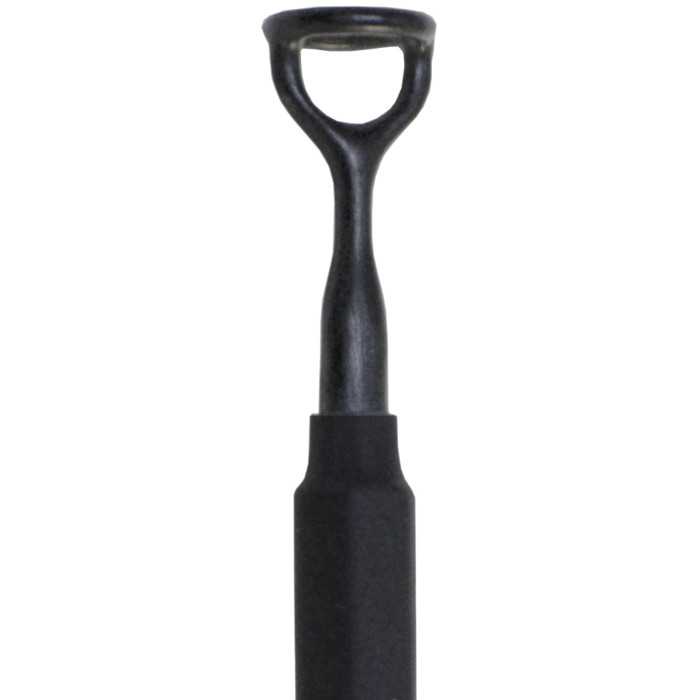

Contrairement à la sonde de champ H RF-R 50-1, sa bobine est positionnée dans la pointe de la sonde à un angle de 90°. La sonde de champ proche est petite et pratique. Elle est dotée d'une gaine d'atténuation du courant et est donc blindée électriquement. Elle peut être connectée à un analyseur de spectre ou à un oscilloscope avec une entrée de 50 Ω. La sonde de champ H n'a pas de résistance terminale interne de 50 Ω.

Caractéristiques techniques :

Gamme de fréquence 30 MHz à 3 GHz
Dimension de la tête de sonde Ø ≈ 10 mm
Connecteur SMB, mâle, jack

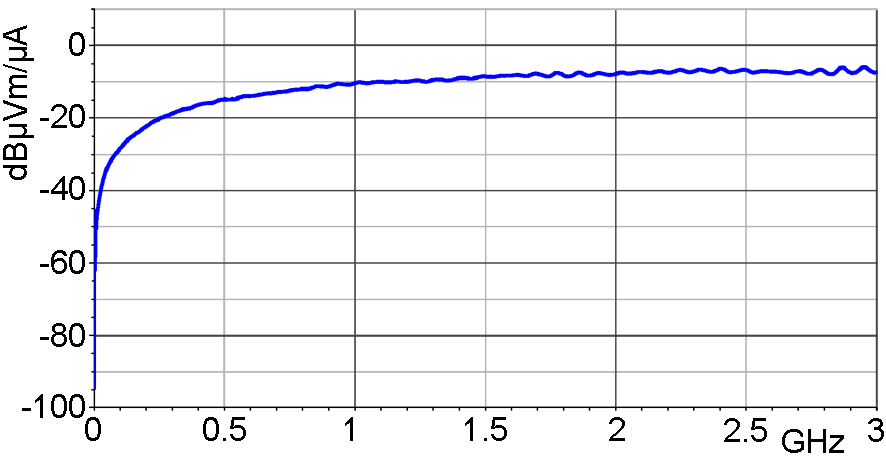

Réponse en fréquence [dBµV] / [dBµA/m]

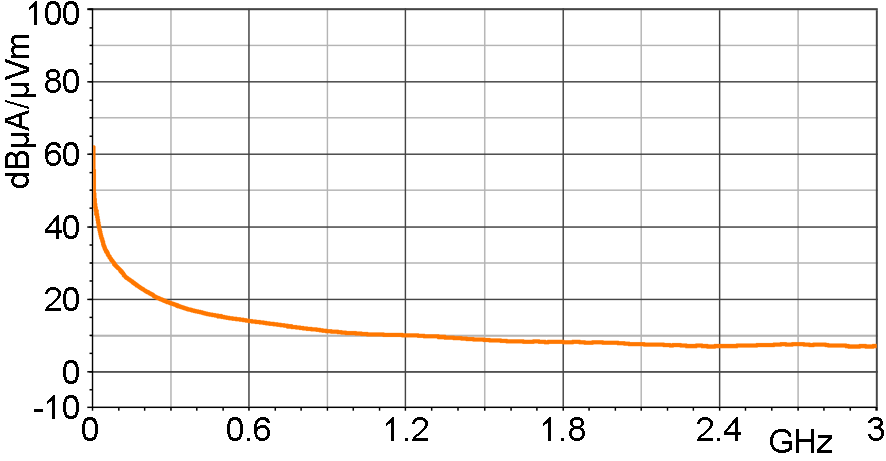

Courbe de correction du champ H [dBµA/m] / [dBµV]

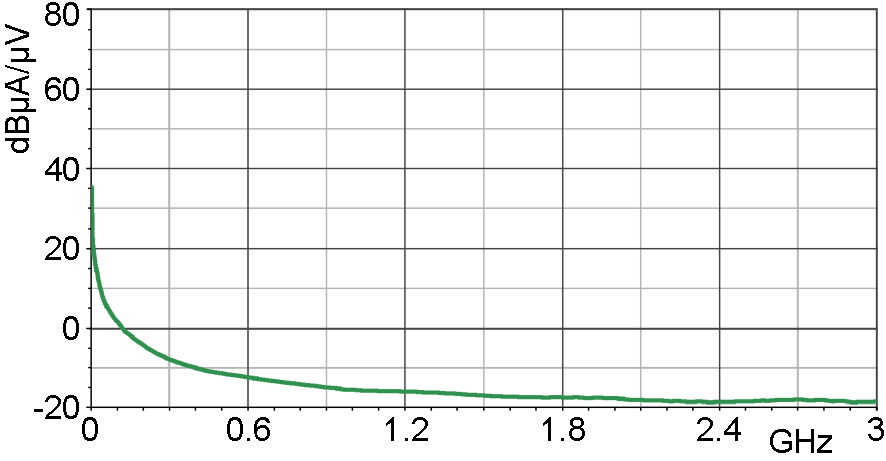

Courbe de correction du courant [dBµA] / [dBµV]

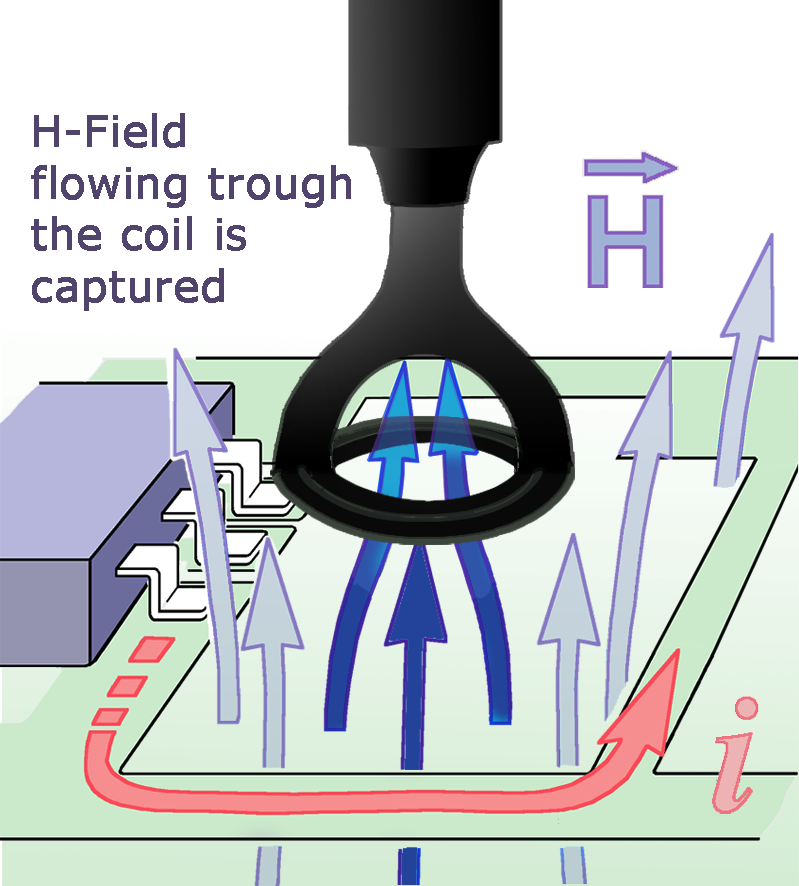

Principe de mesure
