Description

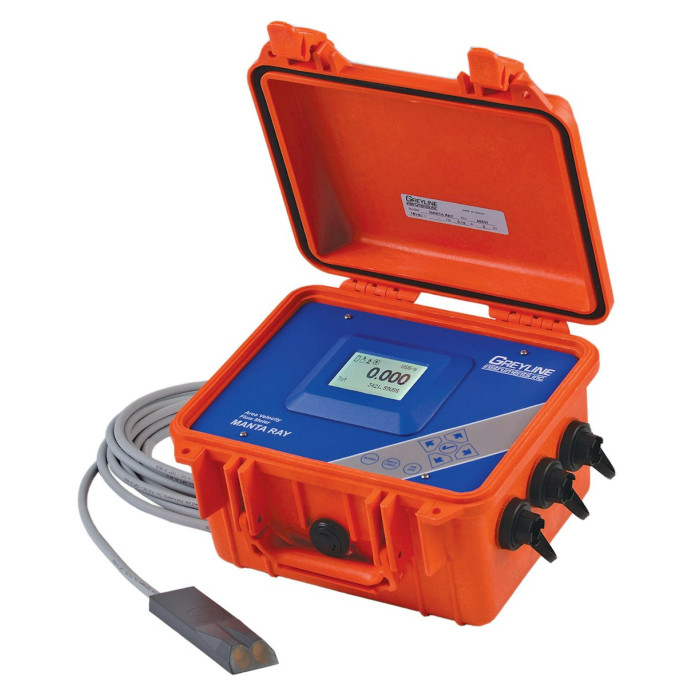

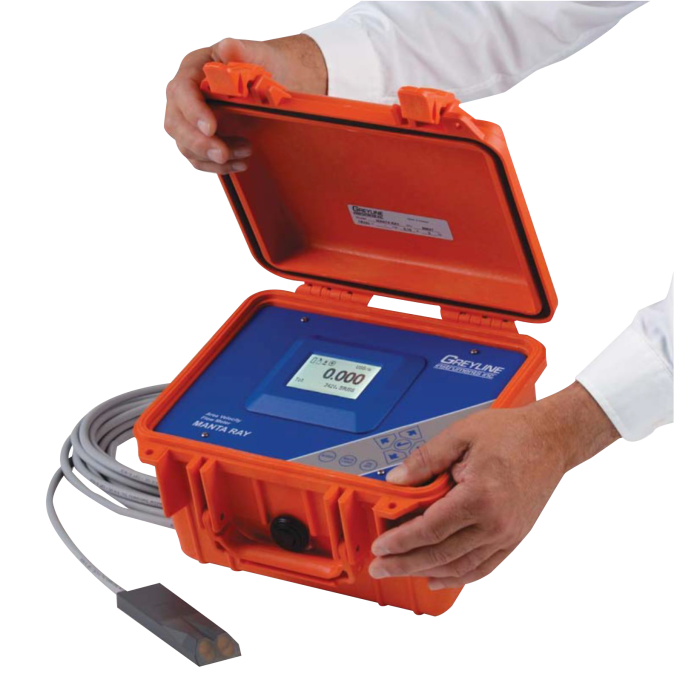

Le débitmètre portable canal ouvert MantaRay peut fonctionner sur des canalisations partiellement remplies ou en canal ouvert grâce à son capteur ultrasonique hydrodynamique.
Ce capteur ultrasonique sera immergé pour mesurer à la fois la vitesse et le niveau du canal, il est résistant à l’encrassement, la corrosion et l’abrasion.
Le MantaRay est équipé d’un grand écran LCD permettant une visualisation en temps réel du débit instantané.
Il peut être connecté à des échantillonneurs, en SCADA ou à des systèmes de télémétrie via ses sorties 4-20 mA ou relais.
Les fichiers log de données de débit sont transférables sur clé USB.
Caractéristiques techniques générales :
- Type de canaux : Tuyau rond, rectangulaire, trapèze, ovoïde ou formes sur mesure
- Boitier électronique : Polycarbonate étanche à l'eau, à l'air et à la poussière (IP 67)
- Température d’utilisation : -20°C à 60°C
- Précision :
- Niveau : ±1 mm
- Vitesse : ±2% de la valeur affichée
- Répétabilité et linéarité : ± 0.1%
- Affichage : Matrice blanche rétroéclairée
- Batterie : NiMH rechargeable 100-240 VAC 50/60 Hz certifié CE
- Chargeur : 4,2 A (70 W max), entrée 100-240 V CA 50/60 Hz, certifié CE
- Sorties/Communications : 4-20 mA, 500 ohms ou 0-5VDC (100 mA) par sélection de menu
- 2 relais statiques, 40 V AC/DC max, évalué à 250 mA ; programmable pour alarme de débit et/ou de niveau ou impulsion proportionnelle au débit (échantillonneur/totalisateur, fréquence max 0,4 Hz)
- Boîte de dérivation : Connexions pour entrée chargeur, entrée batterie externe, 2 relais, 4-20 mA (0-5 V)
- Protection contre les surtensions : Capteur, sorties 4-20 mA et entrée d'alimentation AC
- Enregistreur de données : Capacité de données programmable de 2 millions de points, horodatée et rapports de flux formatés comprenant le total, la moyenne, le minimum, le maximum et les heures d'occurrence. Comprend une sortie USB.
- Intervalles de l’enregistreur : Programmable 10, 30 sec, 1, 2, 5, 10, 15, 30, 60 min
- Logiciel : Greyline Logger pour Windows. Présentation de graphiques et de tableaux de données, conversion niveau/vitesse en débit, exporte les données vers Excel™, exporte les graphiques
- Poids : 6.8 kg
Caractéristiques du capteur :
- Plage de mesure de vitesse : 0.03 à 6.2 m/sec et -1.5 m/sec en flux inverse
- Plage de mesure de niveau : 25.4 mm – 4.57 m
- Température de fonctionnement : -15°C à 65°C
- Matériaux exposés : PVC, résine époxy, polyuréthane
- Câble du capteur : 7.6 m, gaine polyuréthane submersible, blindée, 3-coaxiale
- Montage du capteur : Comprend un support de montage MB-QZ en acier inoxydable
- Compensation de température : Automatique ou continue
Avantages :
- Mesure de débit de canalisations de tout type
- Idéal si présence de canaux et déversoirs difficiles à installer
- Capteur hydrodynique scellé résistant à l’encrassement
- Mesure de débit inverse et en surcharge
- Travaille avec des niveaux d’eau de 25,4 mm à 4,5 m
Applications types :
- Surveillance et rapports de débit d’égouts
- Effluents industriels
- Surveillance d’eaux pluviales
- Contrôle de ruisseaux naturels
- Eaux d’irrigation
