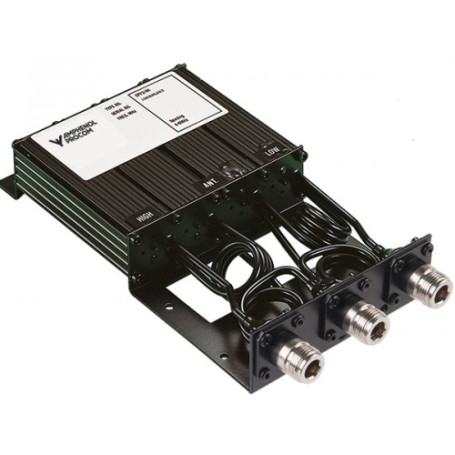

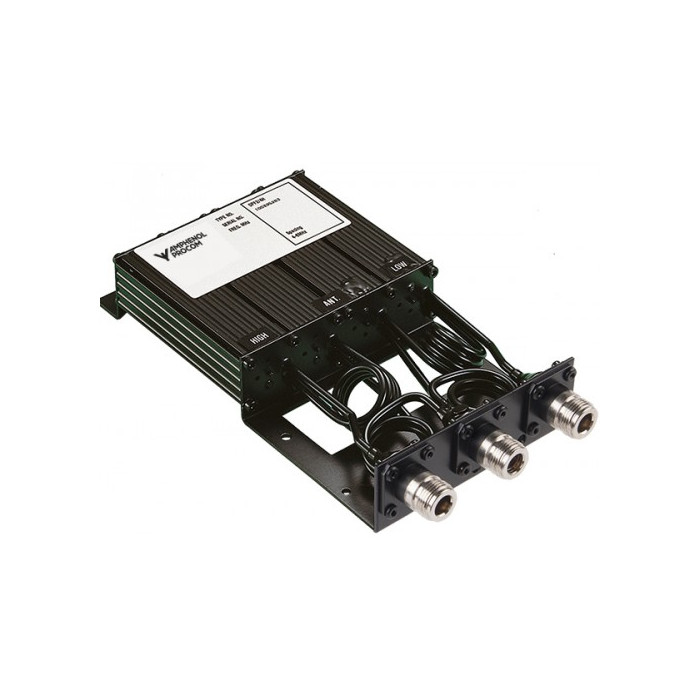

Duplexeur à 4 cavités pour la bande des 160 MHz : DPF 2/4... | AMPHENOL PROCOM

Le boîtier est en aluminium extrudé, le châssis en acier passivé, et une isolation en téflon a été appliquée aux câbles coaxiaux rigides et aux connecteurs.

Le DPF 2/4... est un filtre duplex à 4 cavités pour radiotéléphones duplex.
Ce duplexeur est livré dans une version basse bande de type DPF 2/4 L, accordable dans la bande 138 - 156 MHz et une version haute bande de type DPF 2/4 H, accordable dans la bande 152 - 175 MHz. Ces modèles sont également livrés en 3 sous-modèles, chacun dédié au fonctionnement avec un certain espacement duplex.
Les modèles DPF 2/4... sont principalement destinés aux équipements où le Tx et le Rx fonctionnent sur des fréquences uniques, mais ils peuvent également, bien qu'avec des données légèrement réduites, être utilisés lorsque le Tx et le Rx fonctionnent sur plusieurs canaux, c'est-à-dire à l'intérieur d'une certaine largeur de bande de port.
Dans ce dernier cas, il est recommandé de procéder à un réglage en usine.
Le filtre a des dimensions physiques très réduites grâce à l'utilisation de résonateurs hélicoïdaux à Q élevé, compensés en température.
Le boîtier est en aluminium extrudé, le châssis en acier passivé, et une isolation en téflon a été appliquée aux câbles coaxiaux rigides et aux connecteurs.
Le filtre est recouvert de vinyle noir pour éviter la corrosion.

Références :

Spécifications :

Frequency	DPF 2/4 L : 138 - 156 MHz
Frequency	DPF 2/4 H : 152 - 175 MHz
Max. Input Power	50 W
Special spec. info	Single-channel tuned :	Multi-channel tuned :
Insertion Loss Tx-Ant and Ant-Rx	(at 4.5 MHz duplex spacing)	1.5 MHz BW : < 1.2 dB (typ. 1.0 dB)
Insertion Loss Tx-Ant and Ant-Rx	< 1.0 dB (typ. 0.8 dB)
Tx Noise Suppression on Rx Frequency	> 60 dB	1.5 MHz BW : > 40 dB
Isolation Rx on Frequency Tx	> 60 dB	1 MHz BW : > 40 dB
Impedance	50 Ω
Duplex Spacing	4 - 10 MHz (see ordering)
VSWR	< 1.5:1
Connection(s)	N(f)
Connection(s)	(BNC(f), TNC(f), UHF(f) or SMA(f) on request)
Dimensions	196 (excl. conn.) x 104 x 33 mm /
Dimensions	7.72 (excl. conn.) x 4.09 x 1.30 in.
Weight	Approx. 0.67 kg / 1.48 lb.
Operating temperature range	-30 °C to +60 °C
Frequency Stability	Approx. 5 ppm / °C
