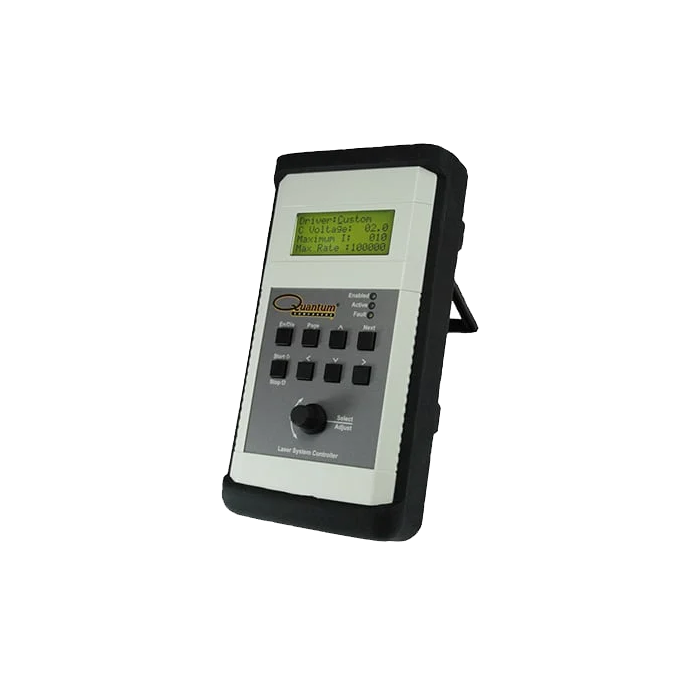

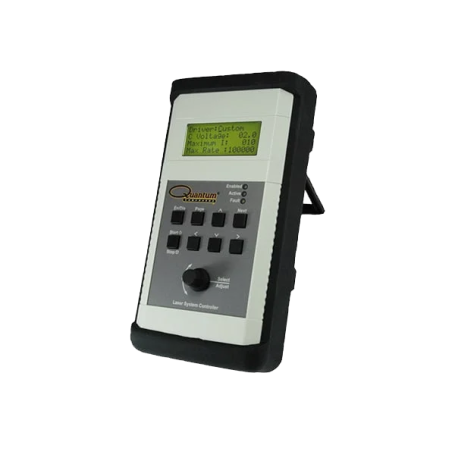

Contrôleur de système laser : Série 1650 Agrandir l'image

Contrôleur de système laser : Série 1650 | QUANTUM COMPOSERS

En plus de fournir un contrôle complet du pilote de diode laser, le contrôleur de système laser (LSC) 1640 comprend des fonctions telles que le déclenchement par q-switch, le déclenchement externe, la sortie de synchronisation et des signaux d'E/S supplémentaires.

Plus de détails

Téléchargement

Description

En plus de fournir un contrôle complet du pilote de diode laser, le contrôleur de système laser (LSC) 1640 comprend des fonctions telles que le déclenchement par q-switch, le déclenchement externe, la sortie de synchronisation et des signaux d'E/S supplémentaires. Le LSC est une solution rentable pour contrôler diverses configurations de systèmes laser.

L'unité LSC dispose de connexions supplémentaires pour le déclenchement par interrupteur à quart de tour, le déclenchement externe, la sortie de synchronisation et des E/S supplémentaires. Le déclencheur q-sw a un retard réglable référencé sur le front descendant du signal de contrôle d'impulsion. Cela permet un réglage optimal du déclenchement d'un pilote de q-switch. L'entrée de déclenchement externe permet au LSC d'être déclenché par une source externe. Les fronts montants et descendants peuvent être sélectionnés ainsi que différents modes. Le connecteur E/S supplémentaire offre des signaux supplémentaires : une entrée photodiode, deux entrées thermistance, une sortie analogique 0-10 V, une entrée analogique 0-5 V et 3 entrées TTL qui peuvent être surveillées.

Caractéristiques techniques :

  • Résolution de 12 bits sur le réglage actuel
  • Modes monocoup, continu, rafale et CW
  • Taux de répétition de 0,1 Hz à 100 KHz (50KHz en mode Q-sw)
  • Déclenchement par Q-switch - Contrôle du délai avec une plage de réglage de +/-6,5 ms et une résolution de 200 ns
  • Sortie de synchronisation - référencée aux diodes ou aux impulsions de contrôle du Q-switch
  • Déclenchement externe - Modes de démarrage, d'arrêt, de démarrage/arrêt, de porte et de front montant ou descendant
  • E/S supplémentaires - photodiode, entrées de thermistance et sortie analogique 0-10 V
  • 5 emplacements de stockage des réglages

Avantages :

  • Interface utilisateur facile à utiliser pour le contrôle manuel et la lecture
  • Peut être utilisé avec un port USB pour un contrôle à distance par un ordinateur
  • La configuration rapide permet d'effectuer tous les réglages et affichages nécessaires.
  • Plus de commandes pour les modules supplémentaires de votre système laser
  • Les fonctions et paramètres multiples offrent la possibilité d'un certain nombre de modes de fonctionnement.
  • Fonctionnement à distance à l'aide de l'interface graphique
  • Compatible avec la plupart des pilotes de diodes Lumina
