Sonde de champ E 30 MHz à 3 GHz : RF-E 03 | LANGEREMV

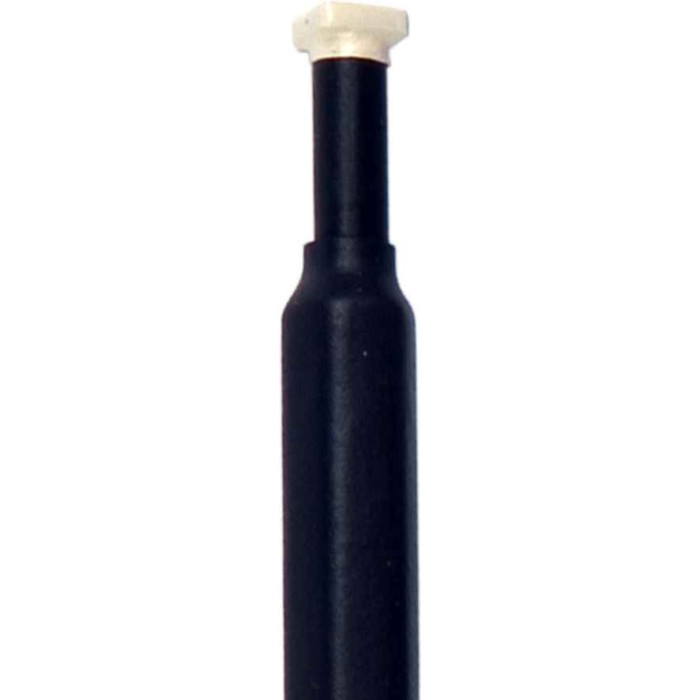

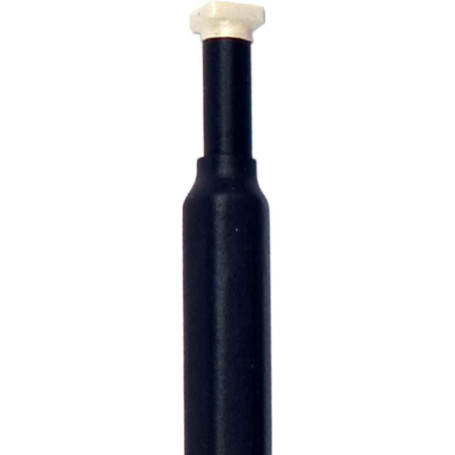

L'électrode située sous la tête de la sonde RF-E 03 mesure environ 4 x 4 mm. Elle permet de localiser de petites sources de champ E, par exemple des chemins conducteurs, des composants individuels de cartes de circuits imprimés. La sonde RF-E 03 a été développée pour le scanner de Langer.

La sonde RF-E 03 est une sonde passive de champ proche. Normalement, la tête de la sonde est positionnée directement sur l'objet mesuré (champ électrique élevé). La sonde de champ proche est petite et pratique. Elle est dotée d'une atténuation du courant de gaine et d'un blindage électrique. Elle peut être connectée à un analyseur de spectre ou à un oscilloscope avec une entrée de 50 Ω. La sonde de champ E possède une résistance de terminaison interne.

Caractéristiques techniques :

Gamme de fréquence	30 MHz à 3 GHz
Surface de l'électrode	≈ (4 x 4) mm
Connecteur	SMB, mâle, jack

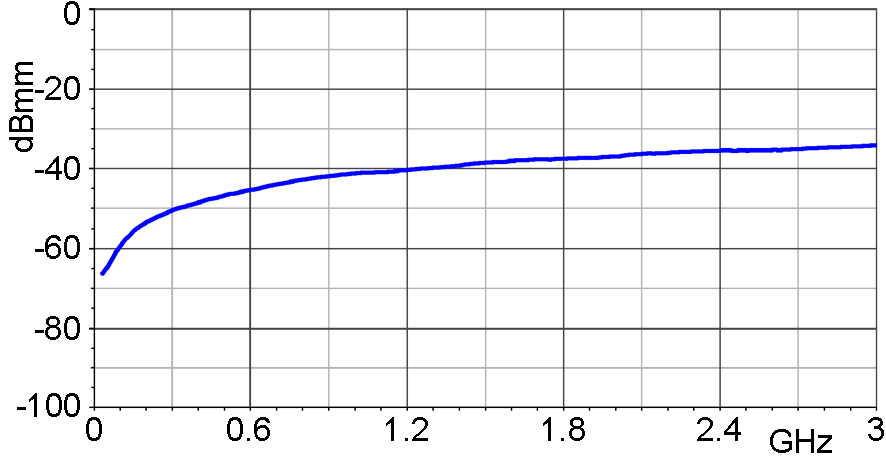

Réponse en fréquence [dBµV] / [dBµA/m]

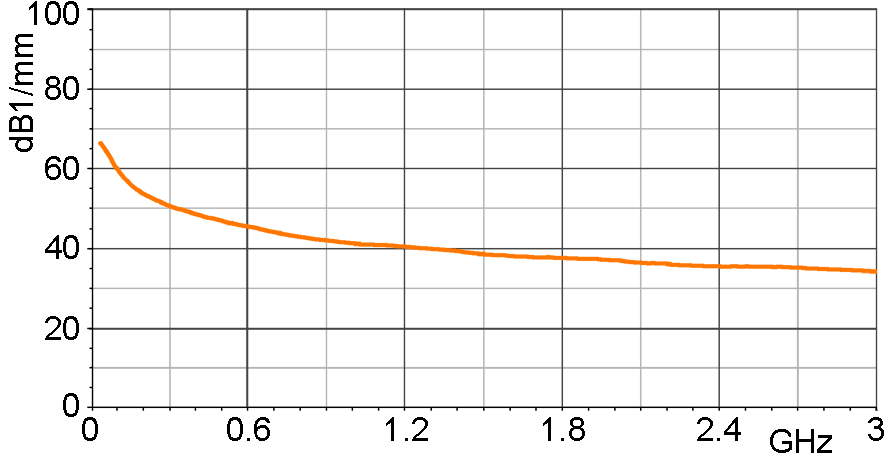

Courbe de correction du champ E [dBµV/mm] / [dBµV]

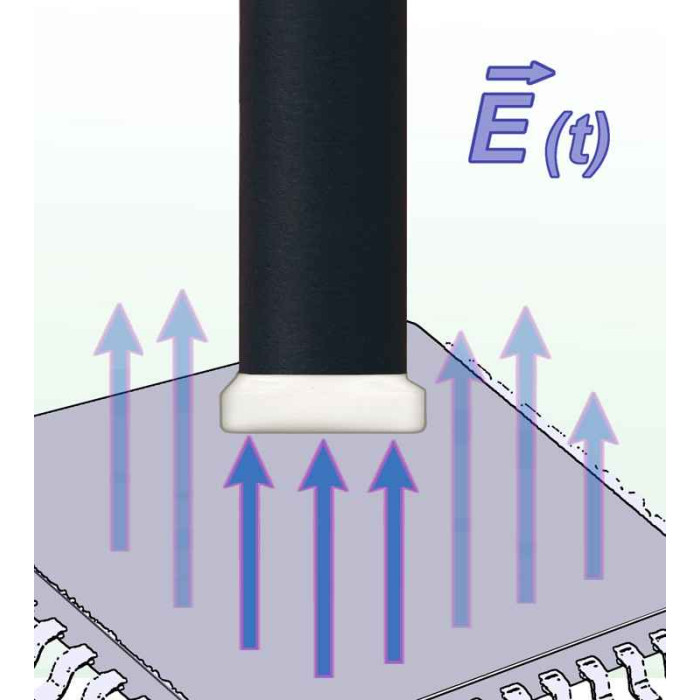

Principe de mesure
