Sonde de champ E 30 MHz à 3 GHz : RF-E 04 | LANGEREMV

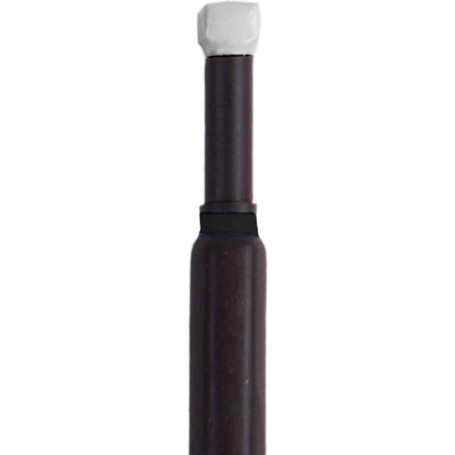

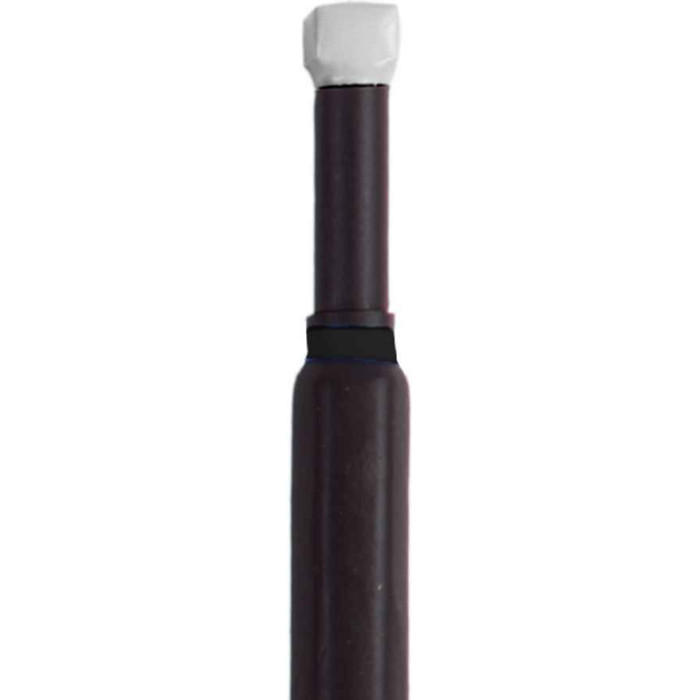

L'électrode située sous la tête de la sonde RF-E 04 détecte les champs électriques découplés par les lignes cadencées et les circuits intégrés. La résolution de la sonde permet d'effectuer des mesures à une distance de 0,5 à 10 mm au-dessus de l'assemblage. La sonde RF-E 04 a été développée pour le scanner Langer.

La sonde RF-E 04 est une sonde passive de champ proche. En principe, elle a la même structure que les sondes RF-E 03 et RF-E 09. Grâce à sa petite surface d'électrode carrée, la source spécifique du champ d'interférence électrique peut être détectée. Lors de la mesure, la sonde de champ électromagnétique est maintenue au-dessus ou positionnée sur les composants et les cartes de circuits imprimés. La sonde de champ proche est petite et pratique. La face supérieure est blindée électriquement. Elle possède une gaine d'atténuation du courant et est donc blindée électriquement. Elle peut être connectée à un analyseur de spectre ou à un oscilloscope avec une entrée de 50 Ω. La sonde de champ électromagnétique n'a pas de résistance terminale interne de 50 Ω.

Caractéristiques techniques :

Gamme de fréquence	30 MHz à 3 GHz
Surface de l'électrode	≈ (5 x 5) mm
Connecteur	SMB, mâle, jack

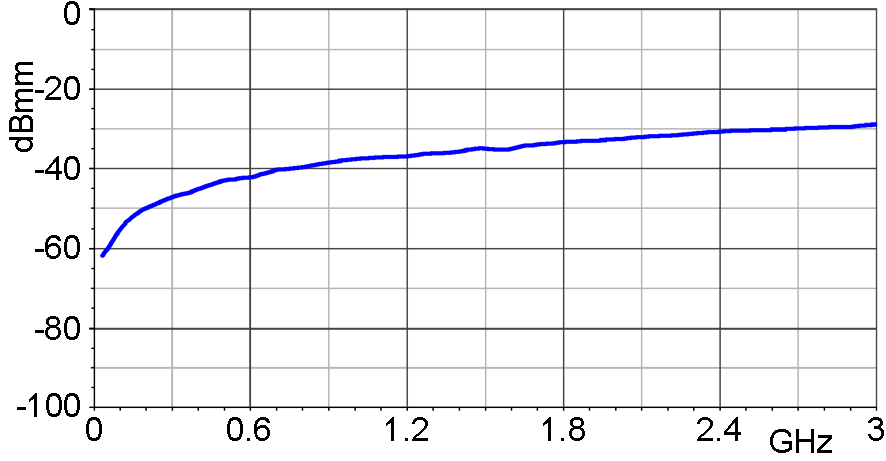

Réponse en fréquence [dBµV] / [dBµA/m]

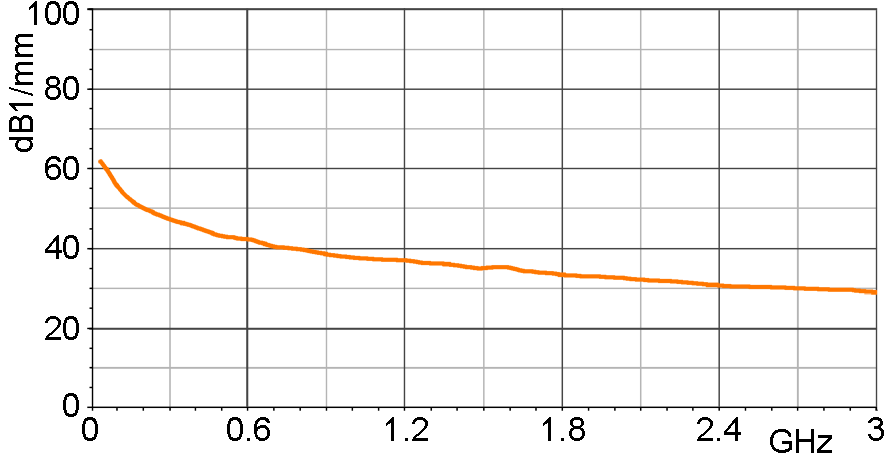

Courbe de correction du champ E [dBµV/mm] / [dBµV]

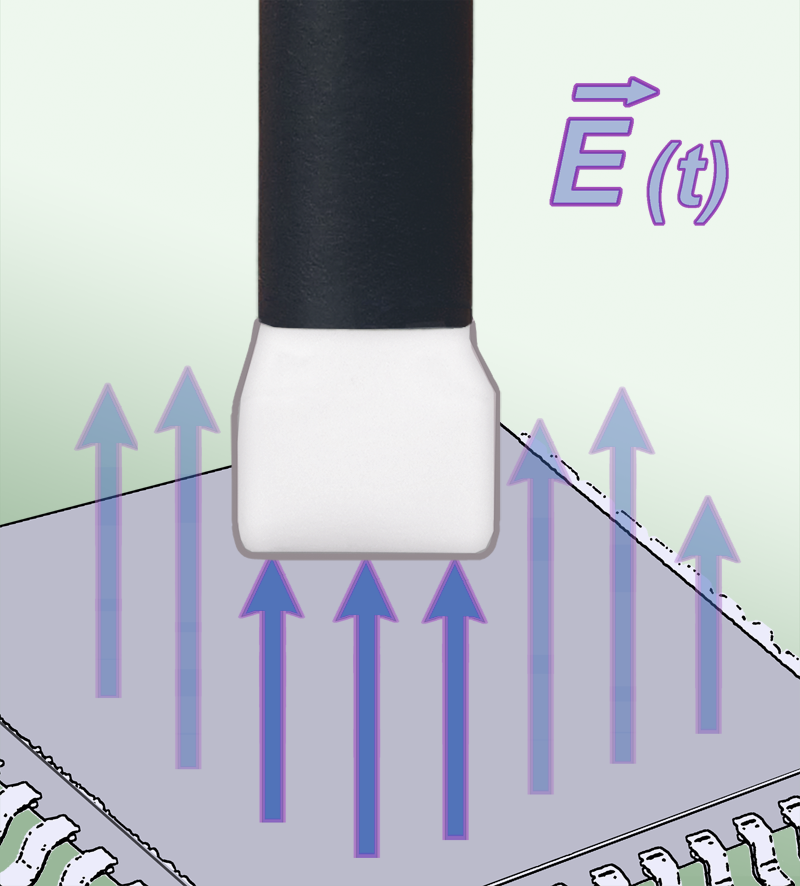

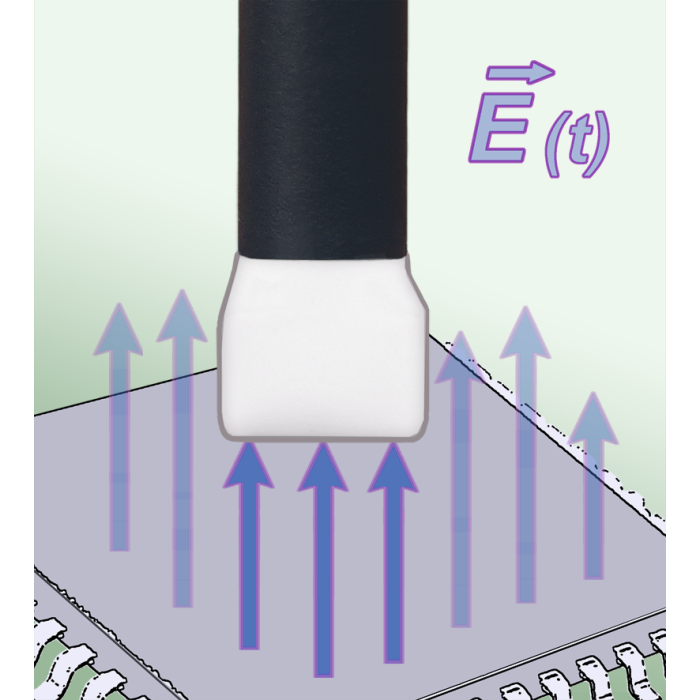

Principe de mesure
