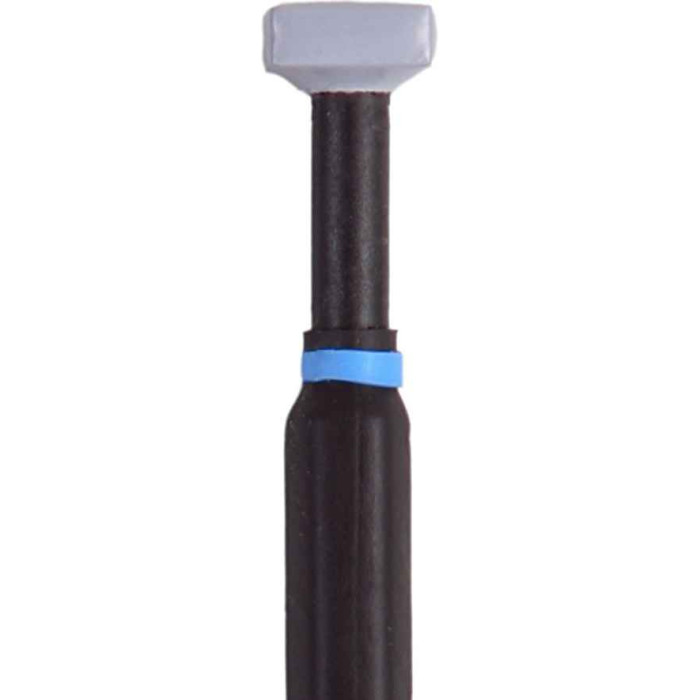

Sonde de champ E 30 MHz à 6 GHz : XF-E 09s | LANGEREMV

L'électrode de la tête de la sonde de champ proche XF-E 09s détecte les champs électriques qui, par exemple, sont découplés au-dessus de la surface du circuit intégré. La résolution de la sonde permet d'effectuer des mesures à une distance de 0,5 mm à 10 mm au-dessus d'un assemblage.

Le XF-E 09s est une sonde passive de champ proche. En principe, elle a la même structure que la sonde XF-E 04s. Pour effectuer les mesures, la sonde de champ E est positionnée au-dessus ou sur les composants et les cartes de circuits imprimés. Elle est dotée d'une gaine atténuant le courant et, par conséquent, sa moitié supérieure est blindée électriquement. Elle peut être connectée à un analyseur de spectre ou à un oscilloscope avec une entrée de 50 Ω. La sonde de champ électromagnétique possède une résistance de terminaison interne.

Caractéristiques techniques :

Gamme de fréquence	30 MHz à 6 GHz
Dimension de la tête de sonde	≈ (10 x 10) mm
Connecteur	SMB, mâle, jack
Réponse en fréquence [dBµV] / [dBµV/mm]

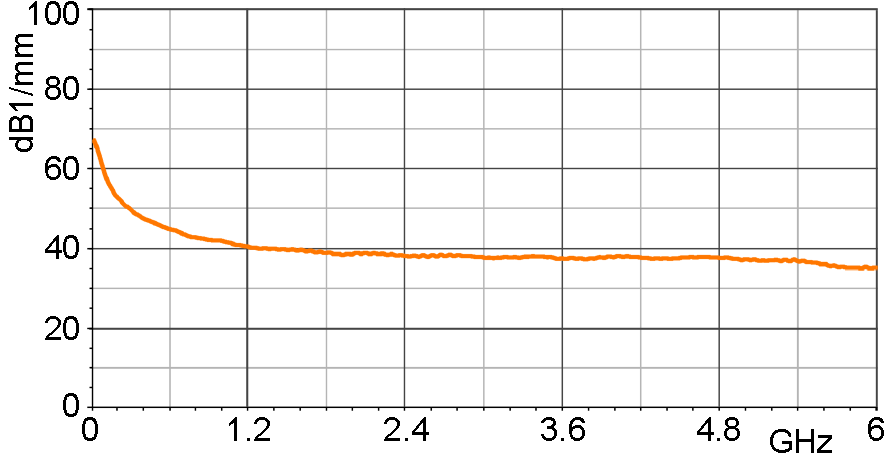

Courbe de correction du champ E [dBµV/mm] / [dBµV]

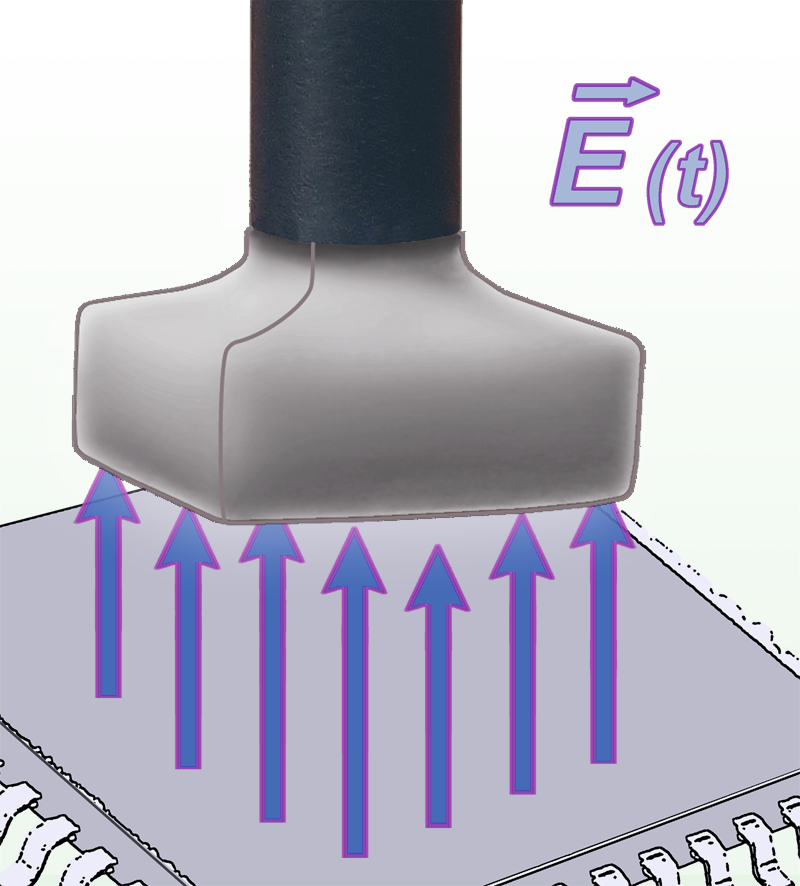

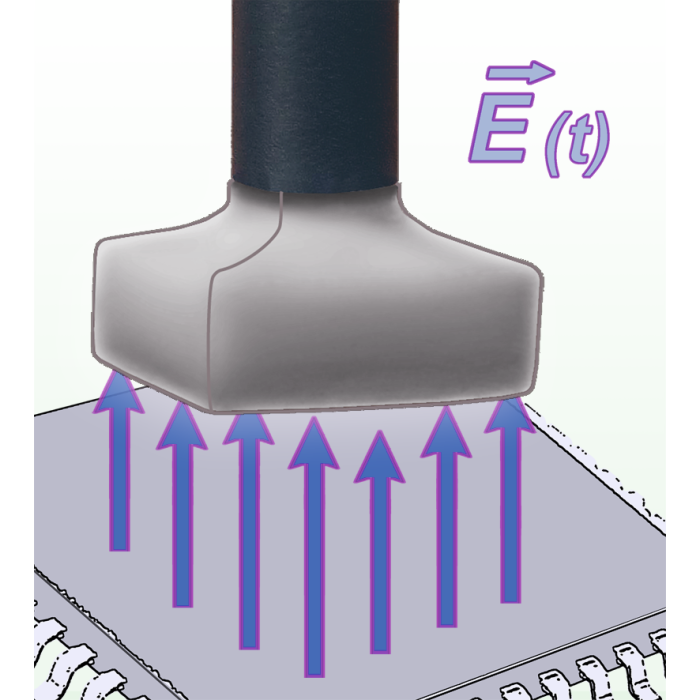

Principe de mesure
