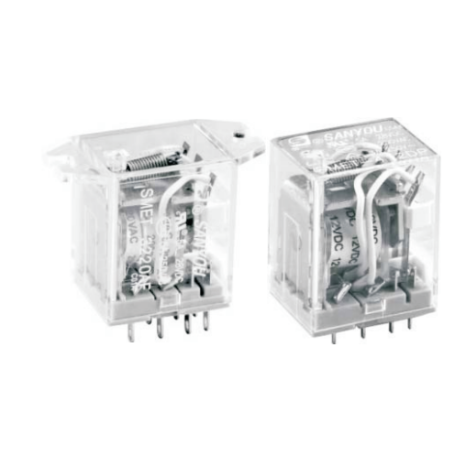

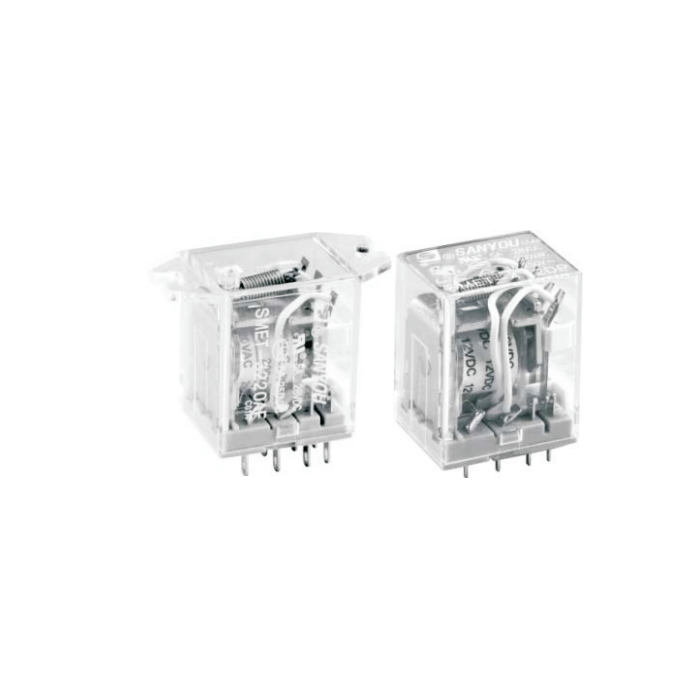

Relais industriel polyvalent : SMET | SANYOU RELAYS

Optimisez la performance de vos systèmes avec cette gamme de relais polyvalents, offrant des types à 2, 3 et 4 pôles avec un courant de commutation de 5A, adaptés à toutes vos applications.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Téléchargement

Documentation SMET

Téléchargez ce fichier (740.62k)

Description

Choisissez la flexibilité avec nos options de terminaux pour circuit imprimé (PCB), à travers-trou (THT) et montés sur bride, répondant à vos besoins spécifiques. Bénéficiez d’une consommation de puissance de la bobine faible et d’une haute sensibilité, tout en assurant une longue endurance de service et une haute fiabilité pour une efficacité maximale et durable.

Principales caractéristiques :

Des types à 2, 3 et 4 pôles sont disponibles avec un courant de commutation de 5A.
Des terminaux pour circuit imprimé (PCB), des terminaux à travers-trou (THT) et des types montés sur bride sont disponibles.
Consommation de puissance de la bobine faible, haute sensibilité.
Longue endurance de service, haute fiabilité.

Spécificités :

Model	SMET 2~4 poles
Nominal switching capacity (res . load )	5A 250VAC
Max. switching current	5A
Max. switching voltage	250VAC
Max. switching power	1,250VA

Contact material
Initial contact resistance (at 6VDC 1A )	100m Max(.1A 6VDC)
Operate time (at nominal volt . )	25msec. Max. (no diode)
Release time (at nominal volt . )	25msec. Max. (no diode)
Initial insulation resistance	1000MΩ Min.(DC500V)
Initial dielectric strength	Between open contacts： AC1,000V，50/60Hz 1min .
	Between coil and contact： AC1,500V，50/60Hz 1min .
Vibration resistance	Functional	10～55Hz at double amplitude of 1.5 mm
	Destructive	10～55Hz at double amplitude of 1.5 mm
Shock resistance	Functional	10G Min.
	Destructive	100G Min.
Endurance (operations )	Mechanical (at 7,200 ops./h )	10,000,000(at room temperature)
	Electrical (at 360 ops./h)	100,000(at room temperature)
Ambient temperature	-25℃～+70℃ n( o condensation )
Unit weight	Aprrox. 37.0 g
