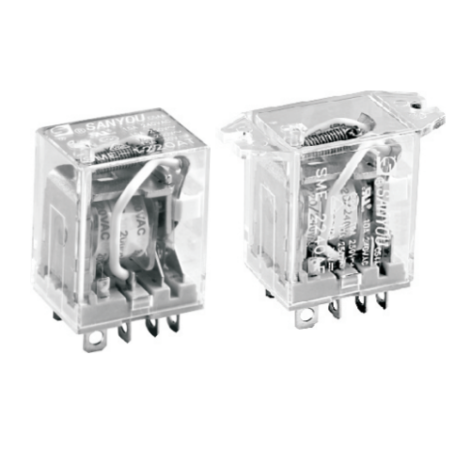

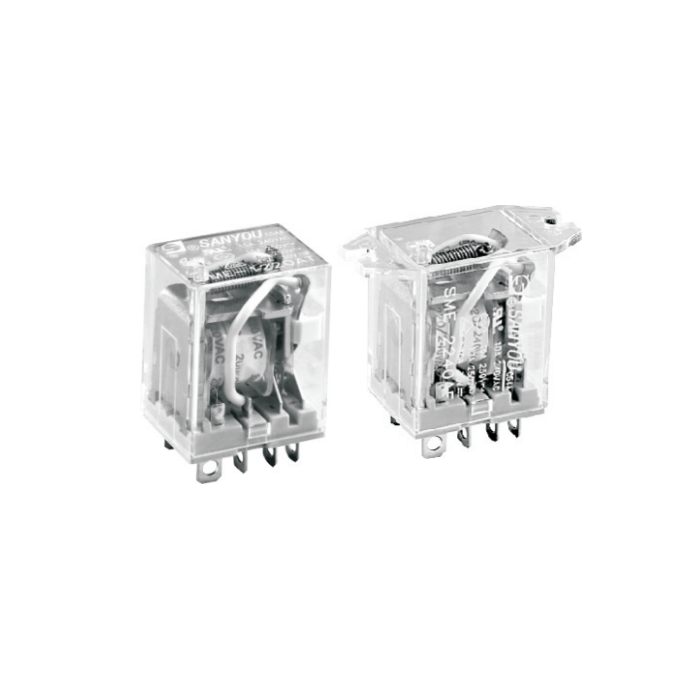

Relais industriel 10A : SME-2P | SANYOU RELAYS

Renforcez l’efficacité de vos équipements avec nos relais à 2 pôles, capables de gérer un courant de commutation de 10A pour une performance optimale.

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Imprimer

Téléchargement

Documentation SME-2P

Téléchargez ce fichier (603.2k)

Description

Ces solutions incluent des terminaux pour circuit imprimé (PCB), à travers-trou (THT) et des types montés sur bride, offrant une adaptabilité sans précédent. Profitez d’une technologie conçue pour durer, avec une consommation de puissance de la bobine réduite, une haute sensibilité, une longue endurance de service et une fiabilité inégalée.

Principales caractéristiques :

Des types à 2 pôles avec un courant de commutation de 10A sont disponibles.
Des terminaux pour circuit imprimé (PCB), des terminaux à travers-trou (THT) et des types montés sur bride sont disponibles.
Consommation de puissance de la bobine faible, haute sensibilité.
Longue endurance de service, haute fiabilité.

Spécificités :

Model	SME-2 pole
Nominal switching capacity (res. load)	10A 250VAC
Max. switching current	10A
Max. switching voltage	250VAC
Max. switching power	2,500VA

Contact material	Silver alloy
Initial contact resistance (at 6VDC 1A)	100mΩ Max.(1A 6VDC)
Operate time (at nominal volt.)	25msec. Max.(no diode)
Release time (at nominal volt.)	25msec. Max.(no diode)
Initial insulation resistance	1000MΩ Min.(DC500V)
Initial dielectric strength	Between open contacts： AC1,000V，50/60Hz 1min.
	Between coil and contact： AC1,500V，50/60Hz 1min.
Vibration resistance	Functional	10～55Hz at double amplitude of 1.5 mm
	Destructive	10～55Hz at double amplitude of 1.5 mm
Shock resistance	Functional	10G Min.
	Destructive	100G Min.
Endurance (operations)	Mechanical (at 7,200 ops./h)	10,000,000(at room temperature)
	Electrical (at 360 ops./h)	100,000(at room temperature)
Ambient temperature	-25℃～+70℃ (no condensation)
Unit weight	Approx.37.0g
