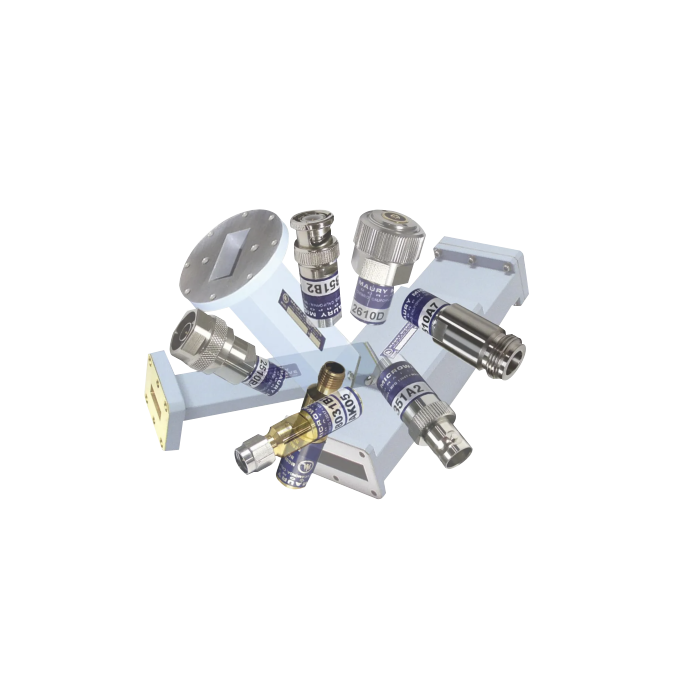

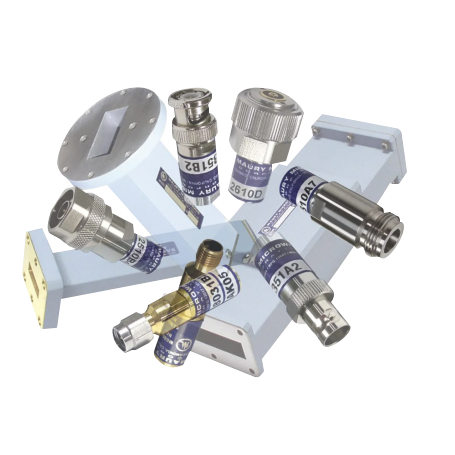

Description
Une condition idéale “adaptée” existe lorsqu’une terminaison avec une valeur d’impédance de Z0, est connectée à l’extrémité d’une ligne de transmission ou d’un câble qui a également une impédance caractéristique de Z0. Une telle condition “adaptée” idéale (une sans désaccord entre la terminaison et sa ligne ou son câble apparié) est critique si un rapport d’onde stationnaire de tension (VSWR) de 1.0:1 doit être atteint dans un système avec une valeur d’impédance de 50 ou 75 ohms. En d’autres termes, plus le rapport de 1.0:1 est approché de près, plus les mesures pouvant être effectuées à partir d’un système sont précises.
Principales caractéristiques :
- Normes de métrologie de qualité étalonnage
- Utilisées pour l’étalonnage du VNA et/ou la validation de l’étalonnage.
Spécificités :
| NAME |
FREQUENCY RANGE (GHZ) |
LENGTH (CM) |
BEAD SUPPORTED |
CONNECTOR 1 |
GENDER 1 |
CONNECTOR 2 |
| 2503A |
DC-18 |
29.979 |
Yes |
Type N |
Male |
Type N |
| 2503A1 |
DC-18 |
29.979 |
Yes |
Type N |
Male |
Type N |
| 2503B1 |
DC-18 |
19.986 |
Yes |
Type N |
Male |
Type N |
| 2503H |
DC-18 |
6.604 |
Yes |
Type N |
Male |
Type N |
| 2553T3.12 |
DC-18 |
3.816 |
No |
Type N |
Male |
Type N |
| 2553T3.82 |
DC-18 |
3.123 |
No |
Type N |
Male |
Type N |
| 2553T15 |
DC-18 |
14.983 |
No |
Type N |
Male |
Type N |
| 2603A |
DC-18 |
29.979 |
Yes |
7mm |
– |
7mm |
| 2603B |
DC-18 |
19.986 |
Yes |
7mm |
– |
7mm |
| 2603F1 |
DC-18 |
5.996 |
Yes |
7mm |
– |
7mm |
| 2653L |
DC-18 |
0.693 |
No |
7mm |
– |
7mm |
| 2653S3.12 |
DC-18 |
3.12 |
No |
7mm |
– |
7mm |
| 2653S15 |
DC-18 |
14.983 |
No |
7mm |
– |
7mm |
| 7843S0.96 |
DC-67 |
0.96 |
No |
1.85mm |
Male |
1.85mm |
| 7843S1.15 |
DC-67 |
1.15 |
No |
1.85mm |
Male |
1.85mm |
| 7843S3.00 |
DC-67 |
3 |
No |
1.85mm |
Male |
1.85mm |
| 7942C |
DC-50 |
4.11 |
Yes |
2.4mm |
Male |
2.4mm |
| 7943S1.25 |
DC-50 |
1.25 |
No |
2.4mm |
Male |
2.4mm |
| 7943S1.50 |
DC-50 |
1.5 |
No |
2.4mm |
Male |
2.4mm |
| 7943S6.25 |
DC-50 |
6.25 |
No |
2.4mm |
Male |
2.4mm |
| 8042C1 |
DC-26.5 |
14.99 |
Yes |
3.5mm |
Male |
3.5mm |
| 8042D |
DC-26.5 |
9.993 |
Yes |
3.5mm |
Male |
3.5mm |
| 8043S5 |
DC-26.5 |
4.997 |
No |
3.5mm |
Male |
3.5mm |
| 8043S5.3 |
DC-26.5 |
5.398 |
No |
3.5mm |
Male |
3.5mm |
| 8043S6 |
DC-26.5 |
6 |
No |
3.5mm |
Male |
3.5mm |
| 8043S15 |
DC-26.5 |
14.99 |
No |
3.5mm |
Male |
3.5mm |
| 8774S5 |
DC-40 |
4.997 |
No |
2.92mm |
Male |
2.92mm |
| 8774S5.25 |
DC-40 |
5.25 |
No |
2.92mm |
Male |
2.92mm |
| 8774S6 |
DC-40 |
6 |
No |
2.92mm |
Male |
2.92mm |
| 8774S15 |
DC-40 |
14.99 |
No |
2.92mm |
Male |
2.92mm |
| 8776C |
DC-40 |
14.99 |
Yes |
2.92mm |
Male |
2.92mm |
