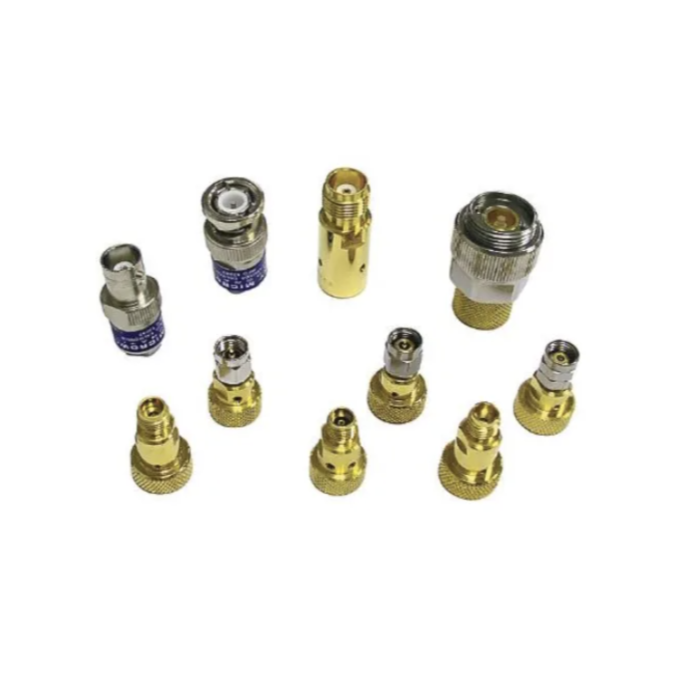

Kit de calibration : Terminaison de Circuit Ouvert | MAURY MICROWAVE

Les ouvertures coaxiales blindées sont utilisées dans l’étalonnage des analyseurs de réseaux vectoriels pour fournir un décalage de phase nominal de 180° par rapport à un court-circuit de référence compatible sur une large gamme de fréquences.

Plus de détails

Téléchargement

Description

À ces fréquences, les terminaisons de circuit ouvert sont intrinsèquement imparfaites. Le blindage de l’ouverture élimine essentiellement la perte de rayonnement, mais crée une capacité résiduelle sensible à la fréquence. Une connaissance précise de la capacité effective de l’ouverture est essentielle à un étalonnage précis de l’analyseur. Les ouvertures Maury sont caractérisées pour la capacité effective versus la fréquence au moyen d’un ajustement de courbe polynomiale du quatrième ordre, et les coefficients de capacité nominaux sont fournis avec chaque unité.

Principales caractéristiques :

  • Normes de métrologie de qualité étalonnage
  • Utilisées pour l’étalonnage du VNA et/ou la validation de l’étalonnage.

Spécificités :

NAME FREQUENCY RANGE (GHZ) REFLECTION COEFICIENT CONNECTOR 1 GENDER 1
371N2 DC-10 0.98 BNC Female
371P2 DC-10 0.98 BNC Male
2616D4 DC-18 0.995 7mm
2616F1 DC-18 0.995 7mm
7948A2 DC-50 0.98 2.4mm Female
7948B2 DC-50 0.98 2.4mm Male
8048A6 DC-26.5 0.98 3.5mm Female
8048B6 DC-26.5 0.98 3.5mm Male
8585A1 DC-12 0.98 BNC 75Ω Female
8585B1 DC-12 0.98 BNC 75Ω Male
8609B DC-18 0.98 TNC Female
8610B DC-18 0.98 TNC Male
8685A DC-20 0.98 AFTNC Female
8685B DC-20 0.98 AFTNC Male
8773A1 DC-40 0.98 2.92mm Female
8773A4 DC-40 0.98 2.92mm Female
8773B1 DC-40 0.98 2.92mm Male
8773B4 DC-40 0.98 2.92mm Male
8809B2 DC-18 0.99 Type N Female
8810B2 DC-18 0.99 Type N Male
