Description

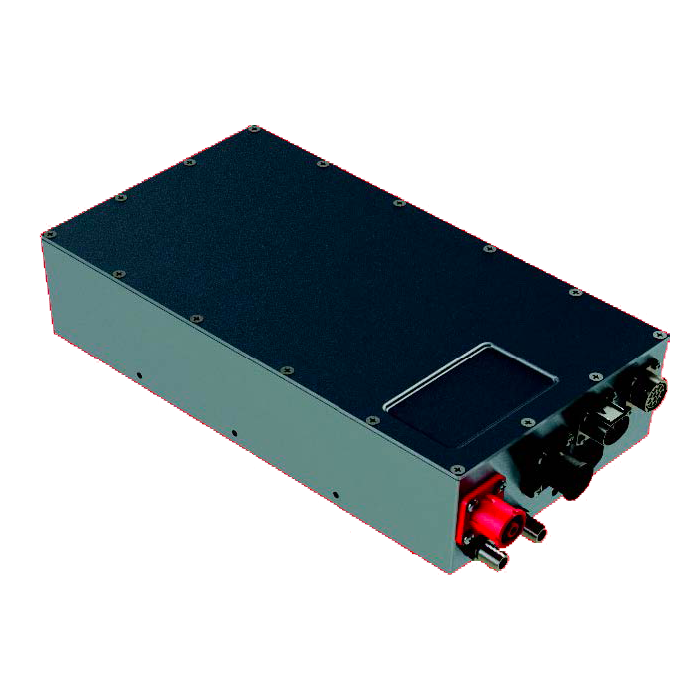

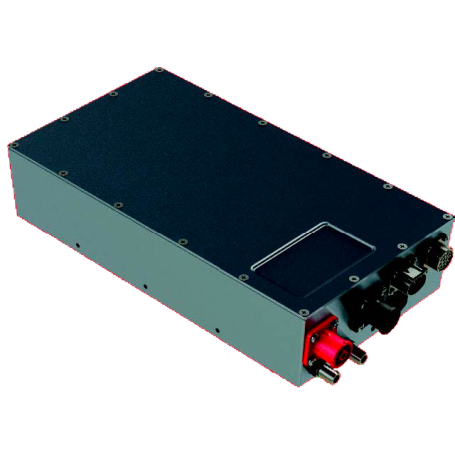

La série HBC400 comprend des convertisseurs de puissance DC/DC bidirectionnels, robustes, très efficaces, de 4 kW, refroidis par liquide, qui convertissent une tension d’entrée DC haute de 220 à 450 V en une tension basse isolée de 12 Vdc ou 24 Vdc, prenant en charge des configurations de batteries de 12/24 V.
Les convertisseurs de puissance HBC400 intègrent une topologie de pont actif double contrôlée numériquement avec redressement synchrone de sortie pour atteindre une haute efficacité et des performances CEM. Le boîtier compact optimisé thermiquement avec une protection d’entrée IP67 offre un haut degré de résistance aux chocs et aux vibrations, adapté pour le déploiement dans des environnements difficiles.
Capacité de conversion bidirectionnelle :
- Direction en mode abaisseur (Buck-Mode) : Convertit la tension d’entrée haute (220-450 Vdc) en une sortie basse de 12 V/24 V.
- Direction en mode élévateur (Boost-Mode) : Convertit une entrée basse de 12 V/24 V en une tension de sortie haute (220-450 Vdc).
L’interface numérique CAN complète conforme à la norme SAE J1939, les signaux matériels standards incluant la boucle d’interverrouillage haute tension (HVIL) et les caractéristiques de conversion bidirectionnelle rendent cette série adaptée pour l’adaptation dans les applications industrielles, agricoles, marines, minières et autres applications de mobilité électrique.
Caractéristiques
- Puissance de sortie de 4 kW
- Fonctionnement bidirectionnel
- Large gamme de tension d’entrée haute : 220 V à 450 Vdc via un connecteur robuste de la série Amphenol Powerlok avec contacts HVIL intégrés
- Modèles 12 Vdc et 24 Vdc, prenant en charge des configurations de batteries de 12/24 V
- Interface de communications numériques CAN 2.0B conforme à la norme SAE J1939 pour la surveillance, le contrôle et la capacité de configuration
- Haute efficacité ; jusqu’à 96 %
- Isolation de sécurité entre l’entrée et la sortie
- Boîtier robuste refroidi par liquide, IP67 : 350 (L) x 190 (l) x 80 (H) adapté dans des environnements difficiles
- Protection contre les surintensités, les courts-circuits et les surchauffes
Caractéristiques opérationnelles
- Température de fonctionnement : -40 à +85 °C
- Température de stockage : -40 à +95 °C
Mode abaisseur (Buck Mode)
- Plage de tension d’entrée : 220 à 450 Vdc
- Plage de tension d’entrée à 100 % de charge : 310 à 390 Vdc
- Tension de mise en marche : 210 à 215 Vdc
- Tension d’arrêt : 200 à 210 Vdc
- Courant d’entrée : 6 Adc
- Protection contre la surtension d’entrée : 455 à 465 Vdc
- Efficacité : 96 %
Mode élévateur (Boost Mode)
- Plage de tension d’entrée : 8 à 16 Vdc
- Plage de tension d’entrée à 100 % de charge : 12 à 16 Vdc
- Tension de mise en marche : 8 Vdc
- Tension d’arrêt : 8 Vdc
- Efficacité : 96 %
Spécification mécanique
- Dimensions : 359 (L) x 205 (l) x 78 (H) mm
- Poids : 6 kg
- Boîtier : Aluminium anodisé IP67
